Линия станков для пробивки, маркировки и резки углового проката с ЧПУМодель JNC2020Q (Улучшенная модель)
ПрименениеОтрасль:3. Компьютер с китайским/английским интерфейсом, простота в эксплуатации, может отображать чертеж заготовки. Простое программирование и возможность прямого использования данных программы, созданных программным обеспечением для разметки. При редактировании программы необходимо ввести только размер заготовки, диаметр отверстий, обратную метку и количество заготовок.
Состав

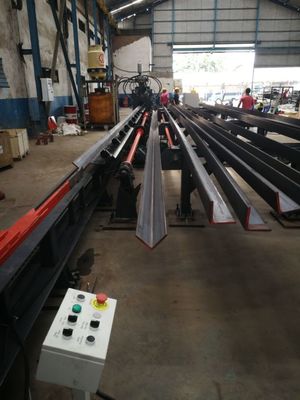

продукта:Эта машина в основном состоит из поперечного конвейера, системы вращающейся загрузки, подающего конвейера, подающей каретки с ЧПУ, пробивного блока, маркировочного блока, режущего блока, разгрузочного конвейера, а также гидравлических, электрических и пневматических систем и т. д.
Особенности
продукта:1. Применение технологии ЧПУ, сервопривод подачи, высокая эффективность, стабильная точность заготовки. Ключевые гидравлические, пневматические и электрические детали импортированы.2. На каждой стороне имеется три комплекта пуансонов и матриц, которые могут устанавливать три вида пуансонов с разными диаметрами. Три комплекта пресс-форм могут перемещаться вместе под управлением ПЛК для изменения обратной метки пробивки.3. Компьютер с китайским/английским интерфейсом, простота в эксплуатации, может отображать чертеж заготовки. Простое программирование и возможность прямого использования данных программы, созданных программным обеспечением для разметки. При редактировании программы необходимо ввести только размер заготовки, диаметр отверстий, обратную метку и количество заготовок.
4. Подающая каретка с ЧПУ приводится в движение серводвигателем. Фотоэлектрический датчик обратной связи передает информацию. Контроль с обратной связью для обеспечения высокой точности позиционирования.
5. Вся маркировка, пробивка и резка выполняются автоматически, все готовые уголки могут быть выгружены с помощью пневматического поворотного устройства, чтобы облегчить трудоемкость.
6. Система управления состоит из главного компьютера, системы ЧПУ, серводвигателя, ПЛК, внешних датчиков контроля и т. д. Просто введите размеры заготовки, обработка будет создана. Кроме того, программа может быть сохранена, выбрана, отображена и передана в соответствии с номером заготовки.

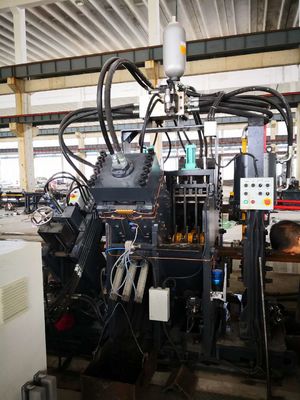

7. Маркировочный блок имеет закрытую раму с хорошей жесткостью. Четыре группы буквенных блоков закреплены на маркировочном блоке, который можно выбрать по программе. Обратную метку можно установить по желанию.
8. Цилиндры пробивки, маркировки и резки больше; каретка ЧПУ нового типа и прочнее; зажимы прочнее.
Технические
характеристики:
Модель
JNC2020GФункции
| Пробивка, маркировка, резка |
Размер уголка (мм) |
| φ63×63×4～φ200×200×20 |
Макс. длина заготовки (м) |
| 14 |
Макс. длина готового изделия (м) |
| 14 |
Пуансонов на сторону |
| Φ26×20(Материал: SS540) |
Пуансонов на сторону |
| 3 |
Усилие пробивки (кН) |
| 1200 |
Метод охлаждения гидравлической системы |
| 1200 |
Групп букв для маркировки |
| 4300 |
Групп букв для маркировки |
| 4 |
Количество букв в группе |
| 12 |
Размер буквы (мм) |
| 14×10×19 |
Режим резки |
| Резка одним лезвием |
Оси ЧПУ |
| 3 |
Скорость подачи уголка (м/мин) |
| 60 |
Метод охлаждения гидравлической системы |
| Водяное охлаждение |
Точность обработки |
| В соответствии с GB2694 |
Функция программы |
| Ввод с клавиатуры и через USB-интерфейс |
Размеры (мм) |
| 33000×6500×2350 |
Вес (тонн) |
| Около 19 |

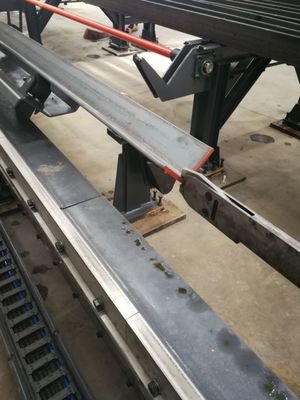

Материал зажима |

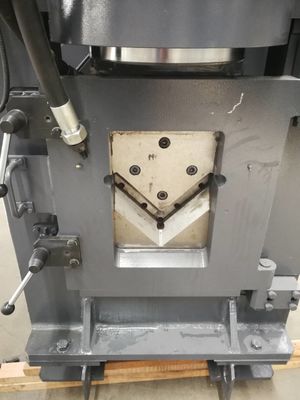

| Режущий блок |

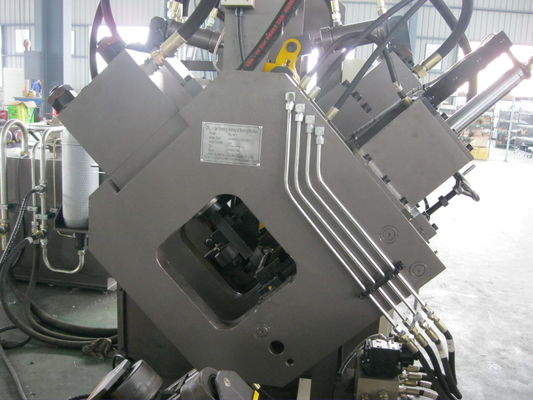

Пробивной блок |

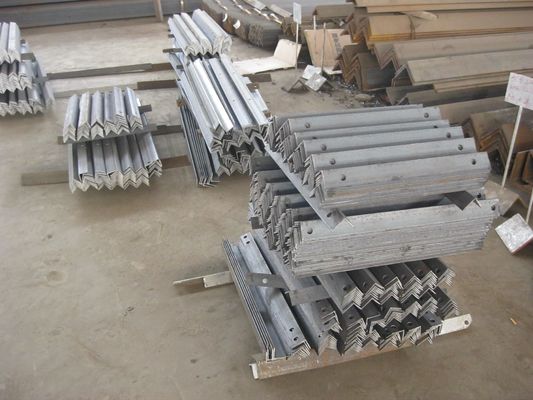

Готовое изделие
