Линия пробивки плоских листов продольной балки автомобиля с номинальным усилием 1200 кН, толщина 3-6 мм

Большие изображения : Линия пробивки плоских листов продольной балки автомобиля с номинальным усилием 1200 кН, толщина 3-6 мм

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Auten
Сертификация:	ISO9001
Номер модели:	FPCP120

Оплата и доставка Условия:

Количество мин заказа:	1 комплект
Цена:	negotiable
Упаковывая детали:	Деревянный случай
Время доставки:	60 дней
Условия оплаты:	L / C, T / T
Поставка способности:	200 комплектов/год

контакт

Подробное описание продукта

Функция:	Удар лучом	Толщина плиты (mm):	4-9
Прочность материала на растяжение (Mpa):	Макс. Макс.750	Длина заготовки (мм):	4000-12000 мм
Номинальная сила:	1200КН	Смесь заготовки (мм):	≤7/12M
Скорость питания X:	50 м/мин	Скорость подачи по Y:	30 м/мин
Выделить:	круглошлифовальный станок для внутреннего шлифования кнк , шлифовальный станок профиля кнк

Применение:

Эта машина - специализированное оборудование, предназначенное для пробивания отверстий в плоских продольных балки в автомобильной промышленности.

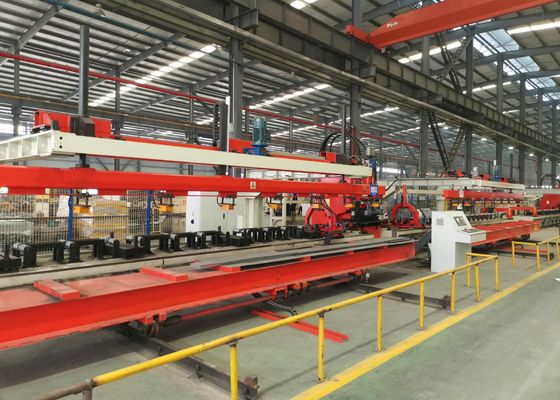

Линия пробивки плоских листов продольной балки автомобиля с номинальным усилием 1200 кН, толщина 3-6 мм 0

Структурный состав:

Эта машина в основном состоит из автоматического устройства погрузки и разгрузки, центрального устройства для автоматической компенсации пластин с переменным сечением, устройства питания, пробивного устройства,устройство автоматического сброса отходов, а также гидравлические, электрические и пневматические системы.

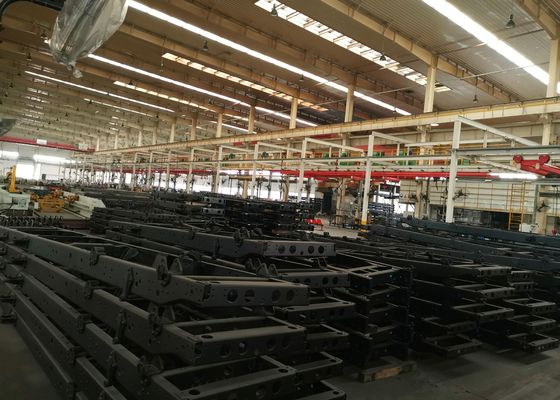

Линия пробивки плоских листов продольной балки автомобиля с номинальным усилием 1200 кН, толщина 3-6 мм 1

Характеристики продукта:

1Система управления использует систему SIEMENS 828D CNC с подачей сервомотора, обеспечивающую высокую эффективность работы и постоянную точность заготовки.

2На ролике питания установлено сервоцентрированное центрирующее устройство, способное обрабатывать пластинки с переменным сечением с разницей в высоте от 0 до 200 мм.

3Можно установить до 25 форм различного диаметра, что обеспечивает быструю и удобную установку.

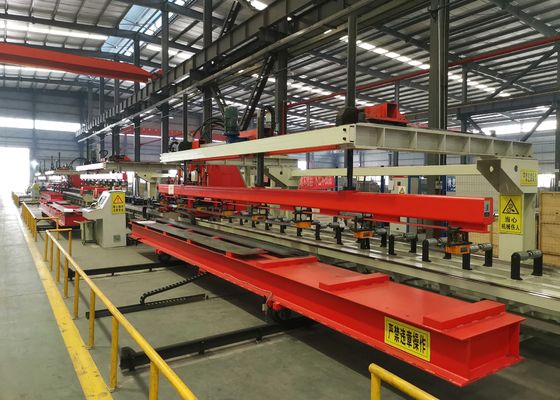

Линия пробивки плоских листов продольной балки автомобиля с номинальным усилием 1200 кН, толщина 3-6 мм 2

4Загрузка, ударение и разгрузка пластинок полностью автоматизированы, тем самым уменьшая интенсивность труда.

5Отходы автоматически выгружаются и собираются.

6. Программное обеспечение автоматического программирования может напрямую импортировать графику из AUTOCAD или.DXF формата графики, сгенерированной другим программным обеспечением CAD. Через удобный для пользователя интерфейс человека-машины,Он завершает автоматическое создание программ обработки станков, экономия времени и устранение ошибок.

Линия пробивки плоских листов продольной балки автомобиля с номинальным усилием 1200 кН, толщина 3-6 мм 3

Основные технические параметры:

Нет, нет, нет.	Имя	Стоимость
1	Номинальная сила	1200 КН
2	Размер и диапазон обрабатывающей пластины
3	Длина	4000-8000 мм
	Ширина	200 ‰ 550 мм
	Толщина	3 ‰ 6 мм
	Входящий листовой материал серповое изгибание	≤ 7 мм/10 м
	Неравномерность листа по оси X	≤ 10 мм/1000 мм,≤ 20 мм/8000 мм
	Неравномерность листа по оси Y	5 мм
	Изгибание листов	≤ 50 мм
	Механические свойства листового материала	σb=510850N/mm2
4	Максимальный диаметр пробивания	φ60mm ((Максимальная сила прокола не превышает номинальной силы станка.)
5	Количество модулей	25 шт.
6	Максимальная скорость
	Ось X	Макс=50 м/мин
	Ось Y	Макс=30 м/мин
7	Точность обработки
	Ось X	± 0,25/600 мм,± 0,50 / 3000 мм,± 0,7 / 8000 мм
	Ось Y	±0,2 мм / 600 мм
8	Способ обработки	Фильтрация
9	Ссылка	Ось Х находится вдоль длины пластины, а координаты X отверстия основаны на конце пластины. Ось Y - это ширина пластины, а точка отсчета - это центральная линия.
11	Режим работы	Ручная, автоматическая
