Высококонфигурированная мощность 60 кВт CNC-плита 3 оси Автоматическая перфорационная машина Гидравлическая перфорационная машина продольных балки

Продукт назначение и характеристики:

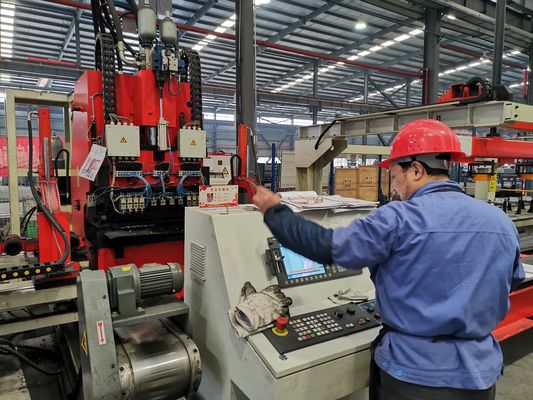

Производственная линия для пробивки плоских продольных балок автомобилей с ЧПУ представляет собой комплексную производственную линию для пробивки плоских продольных балок автомобилей. Она основана на аналогичном зарубежном и отечественном оборудовании, в соответствии с потребностями в пробивке различных автомобильных рам в стране и за рубежом, и объединяет различные преимущества продукции. разработанные продукты. Эта производственная линия может идеально соответствовать требованиям гибкой обработки различных продольных балок рам и обладает характеристиками стабильности и высокой эффективности.

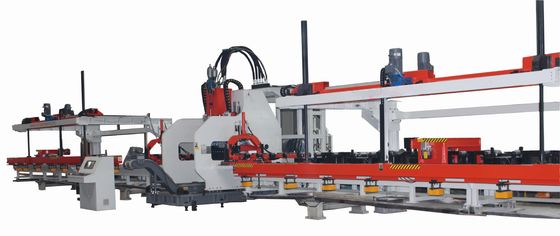

Состав оборудования

1. Электрическая тележка подачи, автоматическое устройство подачи с электрическим постоянным магнитным присосом - 1 комплект;

2. Электрическая тележка подачи, автоматическое устройство подачи с электрическим постоянным магнитным присосом - 1 комплект;

3. Поддерживающий роликовый стол для погрузки и разгрузки - 1 комплект;

4. Устройство центрирования листа - 5 комплектов;

5. Тележка для отходов - 1 комплект;

6. Основной зажим и устройство сервоподачи - 2 комплекта;

7. Вспомогательное зажимное устройство - 2 комплекта;

8. Пробивной станок (открытого типа, 25 позиций для штампов) - 1 комплект;

9. Устройство вывода отходов - 1 комплект;

10. Гидравлическая система (масляное охлаждение) - 1 комплект;

11. Пневматическая система - 1 комплект;

12. Система смазки - 1 комплект;

13. Система электроуправления - 1 комплект;

14. Программа автоматического программирования - 1 комплект;

15. Выпуклые и вогнутые штампы - 1 комплект;

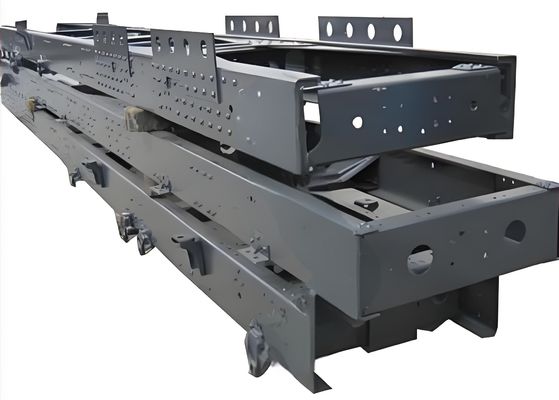

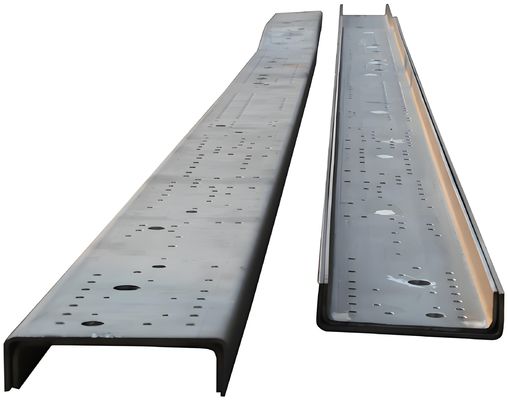

Основные параметры обработки продольных балок:

1. Данные по обрабатываемому материалу:

Толщина листа мм: 4--9

Предел прочности материала при растяжении (МПа): Макс.750

Длина заготовки (мм): 4000-12000

Ширина заготовки (мм): 250-600

Изгиб заготовки (мм): ≤7/12M

Шероховатость заготовки X(мм): ≤8/1M ≤20/12M

Шероховатость заготовки Y(мм): ≤5 мм

2. Параметры производительности оборудования и основные технические показатели

Номинальное усилие 120 тонн

Ход станка X: 12000 мм

Ход станка Y: 600 мм

Скорость подачи X: 50 м/мин

Скорость подачи Y: 30 м/мин

Точность шага отверстий X: ±0,25 мм/200 мм

                                     ±0,35 мм/400 мм

                                     ±0,50 мм/12000 мм

Точность шага отверстий Y (мм) ±0,3

Диагональная точность прямоугольных сгруппированных отверстий: ±0,4 мм/300 мм

Модули: 25

Макс. апертура обработки (мм) Φ60 (в пределах диапазона номинального усилия станка)

Количество штампов: 1 комплект

3. Данные, необходимые для программирования:

Прочность материала, толщина материала; Электронный файл чертежа стрингер (в формате, распознаваемом автоматическим программированием);

Основные технические параметры производственной линии
