Автомобильная продольная балка плоская пластина длиной 4000 - 8000 мм, номинальное усилие 1200 кН, модель производственной линии штамповки с ЧПУ FPCP120

Автомобильная продольная балка плоская пластина длиной 4000 - 8000 мм, номинальное усилие 1200 кН, модель производственной линии штамповки с ЧПУ FPCP120
Автомобильная продольная балка плоская пластина длиной 4000 - 8000 мм, номинальное усилие 1200 кН, модель производственной линии штамповки с ЧПУ FPCP120 Автомобильная продольная балка плоская пластина длиной 4000 - 8000 мм, номинальное усилие 1200 кН, модель производственной линии штамповки с ЧПУ FPCP120 Автомобильная продольная балка плоская пластина длиной 4000 - 8000 мм, номинальное усилие 1200 кН, модель производственной линии штамповки с ЧПУ FPCP120 Автомобильная продольная балка плоская пластина длиной 4000 - 8000 мм, номинальное усилие 1200 кН, модель производственной линии штамповки с ЧПУ FPCP120

Большие изображения :  Автомобильная продольная балка плоская пластина длиной 4000 - 8000 мм, номинальное усилие 1200 кН, модель производственной линии штамповки с ЧПУ FPCP120

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Auten
Сертификация: ISO9001
Номер модели: FPCP120
Оплата и доставка Условия:
Количество мин заказа: 1 Комплект
Время доставки: 30 дней
Условия оплаты: L/C, T/T
Поставка способности: 100 комплектов/месяц
контакт
Подробное описание продукта
Тип основного корпуса машины: Полузамкнутая форма Толщина листа: 4-14 мм
длина: 4000-15000 мм Максимальная прочность на тягу: 8b=510-950 Н/мм2
Количество прессформ: 20,25 Количество осей контроля: 3 оси

Применение:



Эта машина представляет собой специализированное оборудование, предназначенное для пробивки отверстий в плоских продольных балках в автомобильной промышленности.



Структурный состав:



Машина в основном состоит из устройств автоматической загрузки и выгрузки, центрирующего устройства для автоматической компенсации пластин переменного сечения, устройств подачи, пробивных блоков, устройства автоматического вывода отходов, а также интегрированных гидравлических, электрических и пневматических систем.

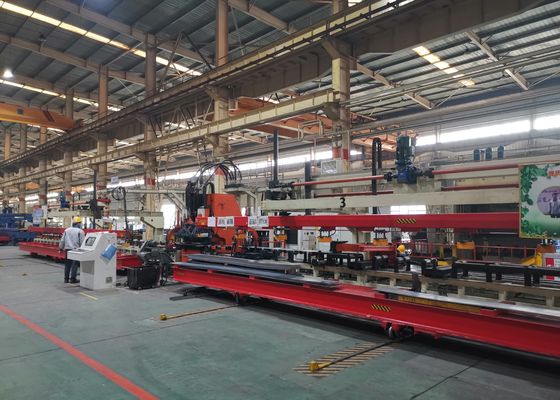

Автомобильная продольная балка плоская пластина длиной 4000 - 8000 мм, номинальное усилие 1200 кН, модель производственной линии штамповки с ЧПУ FPCP120 0



Особенности продукта:

  1. Высокопроизводительная система управления
    Система управления использует систему ЧПУ SIEMENS 828D в сочетании с подачей с сервоприводом, обеспечивая высокую эффективность работы и стабильную точность заготовок.
  2. Универсальный центрирующий механизм
    На опорном ролике подачи установлено центрирующее устройство с сервоприводом, позволяющее обрабатывать пластины переменного сечения с разницей по высоте от 0 до 200 мм.
  3. Гибкая конфигурация пресс-форм
    Машина может вмещать 25 пресс-форм различного диаметра, а процесс установки быстрый и удобный.
  4. Полностью автоматизированный рабочий процесс
    Весь процесс, включая загрузку, пробивку и выгрузку пластин, автоматизирован, что значительно снижает трудоемкость.
  5. Эффективное управление отходами
    Он оснащен функцией автоматического вывода и сбора отходов для повышения чистоты работы.
  6. Возможность интеллектуального программирования
    Программное обеспечение автоматического программирования позволяет напрямую импортировать графику AUTOCAD или графику формата .DXF, созданную другим программным обеспечением CAD. Благодаря интуитивно понятному интерфейсу человек-машина оно может автоматически генерировать программы обработки для станков, экономя время и сводя к минимуму ошибки.

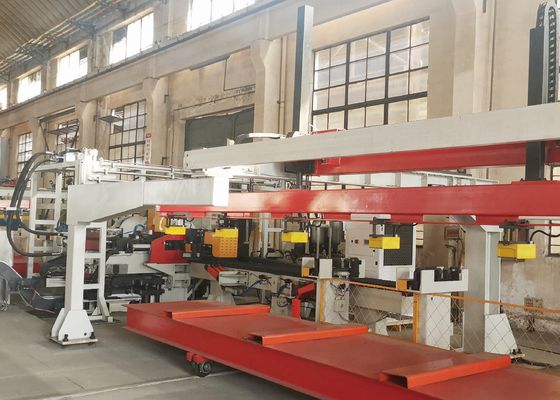

Автомобильная продольная балка плоская пластина длиной 4000 - 8000 мм, номинальное усилие 1200 кН, модель производственной линии штамповки с ЧПУ FPCP120 1



Основные технические параметры:



№ Название Значение
1 Номинальное усилие 1200 кН
2 Размер и диапазон обрабатываемой пластины
3 Длина 4000～8000 мм
Ширина 200～550 мм
Толщина 3～6 мм
Серповидность поступающего листового материала ≤7 мм/10 м
Неровность листа по оси X ≤10 мм/1000 мм, ≤20 мм/8000 мм
Неровность листа по оси Y 5 мм
Деформация листа ≤50 мм
Механические свойства листового материала σb=510～850 Н/мм2
4 Макс. диаметр пробивки φ60 мм
5 Количество модулей 25 шт.
6 Макс. скорость
Ось X Макс.=50 м/мин
Ось Y Макс.=30 м/мин
7 Точность обработки
Ось X ±0,25/600 мм, ±0,50/3000 мм, ±0,7/8000 мм
Ось Y ±0,2 мм/600 мм
8 Грузоподъемность тележки 20 т

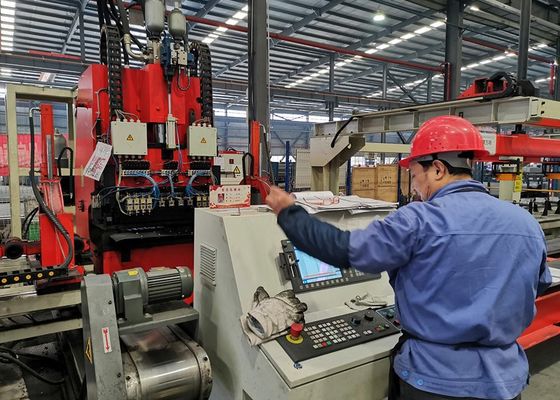

Автомобильная продольная балка плоская пластина длиной 4000 - 8000 мм, номинальное усилие 1200 кН, модель производственной линии штамповки с ЧПУ FPCP120 2
