120 тонн номинальной силы производственная линия для прокола с помощью ЧПУ 25 модулей для грузовых автомобилей

Производственная линия CNC для штамповки листового металла номинальным усилием 120 тонн, 25 модулей для плоской балки грузовика

Применение:

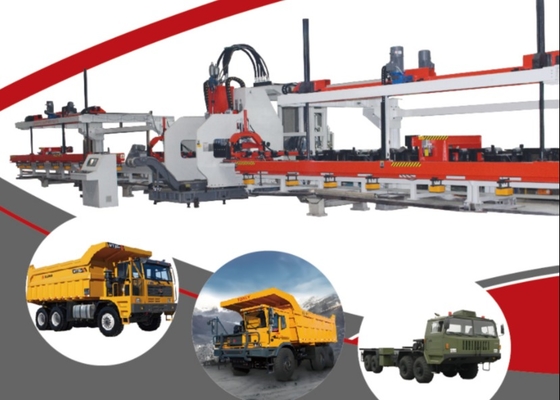

Линия штамповки с ЧПУ для автомобильных плоских продольных балок представляет собой интегрированную производственную систему, специализирующуюся на процессах штамповки для автомобильных плоских продольных балок. Тщательно разработанная с учетом аналогичного оборудования на отечественном и мировом рынках, в соответствии со спецификациями штамповки различных автомобильных рам по всему миру и с учетом преимуществ различных сопоставимых продуктов, эта производственная линия является усовершенствованным решением. Она умело удовлетворяет гибкие требования к обработке различных продольных балок рамы, отличаясь стабильностью и высокой эксплуатационной эффективностью.

Продольный опорный роликовый стол

Состоит из основания и поддерживающего ролика для поддержки листа; Оба конца ролика поддерживаются подшипниками, ролик обладает хорошей жесткостью и ударопрочностью, и лист перемещается по нему;

Устройство подачи с основным зажимом по оси X: 2 комплекта

Устройство состоит из серводвигателя, прецизионного редуктора, плавающего гидравлического зажима, прецизионной линейной направляющей, прецизионной зубчатой рейки и опоры; серводвигатель приводит в движение винтовую шестерню через прецизионный редуктор и преобразует вращательное движение в линейное движение через зубчатую рейку. Точная подача подающих деталей завершается через прецизионную линейную направляющую, и подача листа осуществляется точно и стабильно; подающий зажим является плавающим зажимом, который может хорошо адаптироваться к некоторым деформированным листам, а также имеет большую силу зажима, надежный зажим, стабильную работу.

Толкающе-тянущий зажим. Зажим зажимает среднюю часть двух концов продольной балки. Этот метод зажима позволяет зажимать лист с перепадом по краю листа; обе стороны станка расположены симметрично.

Устройство подачи с вспомогательным зажимом по оси X: 2 комплекта

Устройство используется для обработки головного и хвостового концов балки, и имеется один комплект с каждой стороны основного станка, состоящий из гидравлических зажимов, основания и приводных частей;

Во время всего процесса подачи заготовки, когда зажим на стороне подачи не может удержать лист, но все еще пробивает отверстия, чтобы обеспечить точность положения пробивки, лист должен продолжать иметь более двух точек зажима, и в процессе изменения точки зажима изменение эталона позиционирования не допускается. В этом случае вспомогательное зажимное устройство эффективно решает эту проблему. Под давлением гидроцилиндра губки зажима зажимают лист. Таким образом, под давлением гидроцилиндра появляется вторая точка зажима для листа при пробивке (первая - основной зажим на стороне вырубки), обеспечивая плавную и точную подачу листа.

Информация о спецификации параметров
