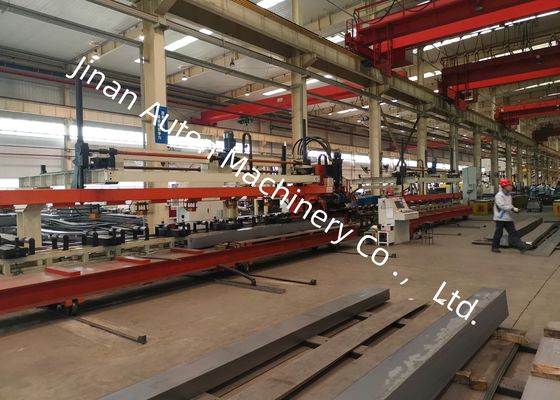

Линия производства штамповки балок грузовиков толщиной 3-6 мм с ЧПУ, предел прочности материала 750 МПа
Применение:
Эта машина представляет собой специализированное оборудование, предназначенное для пробивки отверстий в плоских продольных балках в автомобильной промышленности.
Основные технические параметры:
| № |
Наименование |
Значение |
| 1 |
Номинальное усилие |
1200 кН |
| 2 |
Размер и диапазон обрабатываемой пластины |
| 3 |
Длина |
4000～8000 мм |
| Ширина |
200～550 мм |
| Толщина |
3～6 мм |
| Серповидность входящего листового материала |
≤7 мм/10 м |
| Неравномерность листа по оси X |
≤10 мм/1000 мм, ≤20 мм/8000 мм |
| Неравномерность листа по оси Y |
5 мм |
| Коробление листа |
≤50 мм |
| Механические свойства листового материала |
σb=510～850 Н/мм2 |
| 4 |
Макс. диаметр штамповки |
φ60 мм (Максимальное усилие штамповки не превышает номинальное усилие станка.) |
| 5 |
Количество модулей |
25 шт. |
| 6 |
Макс. скорость |
| Ось X |
Макс=50 м/мин |
| Ось Y |
Макс=30 м/мин |
| 7 |
Точность обработки |
| Ось X |
±0,25/600 мм, ±0,50/3000 мм, ±0,7/8000 мм |
| Ось Y |
±0,2 мм/600 мм |
| 8 |
Метод обработки |
Фильтрация |
| 9 |
Справка |
Ось X проходит вдоль длины пластины, координата X отверстия основана на конце пластины.
Ось Y - ширина пластины, точка отсчета - центральная линия. |
| 11 |
Режим работы |
Ручной, автоматический
|
Структурный состав:

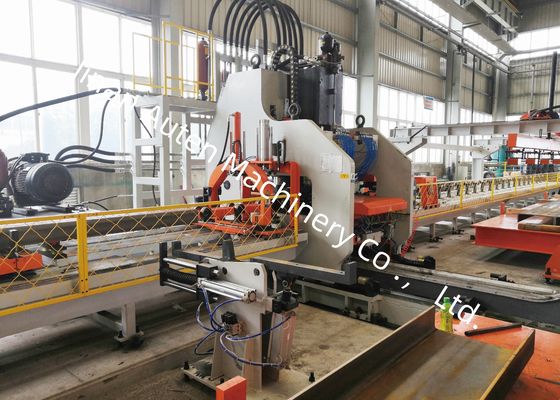

Эта машина в основном состоит из устройства автоматической загрузки и выгрузки, центрирующего устройства для автоматической компенсации пластин переменного сечения, устройства подачи, штамповочного узла, устройства автоматического удаления отходов, а также гидравлических, электрических и пневматических систем.
Особенности продукта:
1. Система управления включает в себя систему ЧПУ SIEMENS 828D, с подачей, приводимой в действие серводвигателями, что обеспечивает высокую эффективность работы и стабильную точность заготовки.
2. На опорном ролике подачи установлено сервоцентрирующее устройство, способное обрабатывать пластины переменного сечения с разницей по высоте 0-200 мм.
3. Можно установить до 25 пресс-форм различного диаметра, при этом процесс установки быстрый и простой.
4. Загрузка, штамповка и выгрузка пластин полностью автоматизированы, что снижает интенсивность работы.
5. Отходы автоматически удаляются и собираются.
Он демонстрирует ряд образцов готовых продольных балок, обработанных на линии, охватывающих различные спецификации, используемые в карьерных самосвалах и специальных транспортных средствах. Эти образцы четко демонстрируют точность расположения отверстий, гладкость краев штамповки и общую структурную целостность, что позволяет клиентам и инспекторам визуально проверить производительность оборудования.
