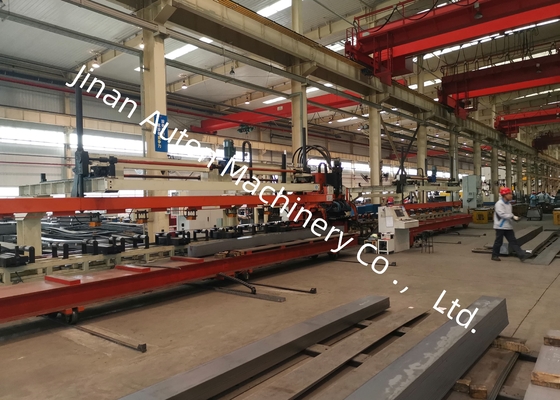

Линия производства балок грузовиков толщиной 4-9 мм с ЧПУ для штамповки, длина заготовки 4000-12000 мм
Применение:
Линия производства автомобильных продольных балок - это высокоэффективное, высокоточное автоматизированное оборудование для обработки листового металла, разработанное нашей компанией специально для штамповки высокопрочных автомобильных продольных балок. Она предназначена для штамповки продольных балок сверхшироких и сверхтолстых транспортных средств, включая карьерные самосвалы и транспортные средства специального назначения.
Основные технические параметры:
| № |
Наименование |
Значение |
| 1 |
Номинальное усилие |
1200 кН |
| 2 |
Размер и диапазон обрабатываемой плиты |
| 3 |
Длина |
4000～8000 мм |
| Ширина |
200～550 мм |
| Толщина |
3～6 мм |
| Серповидность входящего листового материала |
≤7 мм/10 м |
| Неравномерность листа по оси X |
≤10 мм/1000 мм, ≤20 мм/8000 мм |
| Неравномерность листа по оси Y |
5 мм |
| Коробление листа |
≤50 мм |
| Механические свойства листового материала |
σb=510～850 Н/мм2 |
| 4 |
Макс. диаметр штамповки |
φ60 мм |
| 5 |
Количество модулей |
25 |
| 6 |
Макс. скорость |
| Ось X |
Макс.=50 м/мин |
| Ось Y |
Макс.=30 м/мин |
| 7 |
Точность обработки |
| Ось X |
±0,25/600 мм, ±0,50/3000 мм, ±0,7/8000 мм |
| Ось Y |
±0,2 мм/600 мм |
| 8 |
Метод обработки |
Фильтрация |
| 9 |
Справка |
Ось X вдоль длины плиты, координата X отверстия основана на конце плиты; ось Y - ширина плиты, ссылка - центральная линия.
|
| 11 |
Режим работы |
Ручной, автоматический |
Структурный состав
Эта машина в основном состоит из механизма автоматической загрузки и выгрузки, устройства автоматической компенсации центрирования для пластин переменного сечения, механизма подачи, штамповочного узла, механизма автоматического удаления отходов, а также гидравлических, электрических и пневматических систем.
Особенности продукта
1. Система управления использует систему ЧПУ SIEMENS 828D с серводвигателем для подачи. Она обеспечивает высокую эффективность работы и обеспечивает стабильную точность заготовки во время обработки.
2. Устройство центрирования с сервоприводом установлено на опорных роликах подачи, способное обрабатывать пластины переменного сечения с разницей по высоте 0–200 мм.
3. Она может быть оснащена 25 пресс-формами различного диаметра, а процесс установки пресс-формы быстрый и удобный, что сводит к минимуму время простоя для смены инструмента.
4. Загрузка, штамповка и выгрузка пластин полностью автоматизированы, что значительно снижает трудоемкость операторов.
На выставке представлены образцы готовых продольных балок, обработанных на этой производственной линии, охватывающие различные спецификации, применяемые в карьерных самосвалах и транспортных средствах специального назначения. Эти образцы наглядно демонстрируют точность позиционирования отверстий, гладкость штампованных краев и достигнутую общую структурную целостность, позволяя клиентам и инспекторам визуально проверить производительность оборудования.
Эта машина представляет собой специализированное оборудование, предназначенное для операций штамповки на плоских продольных балках в автомобильной промышленности. Она в основном предназначена для обработки основных балок грузовиков и транспортных средств специального назначения, обеспечивая точное формирование отверстий для соответствия требованиям структурной сборки этих сверхмощных и нестандартных автомобильных несущих компонентов.
