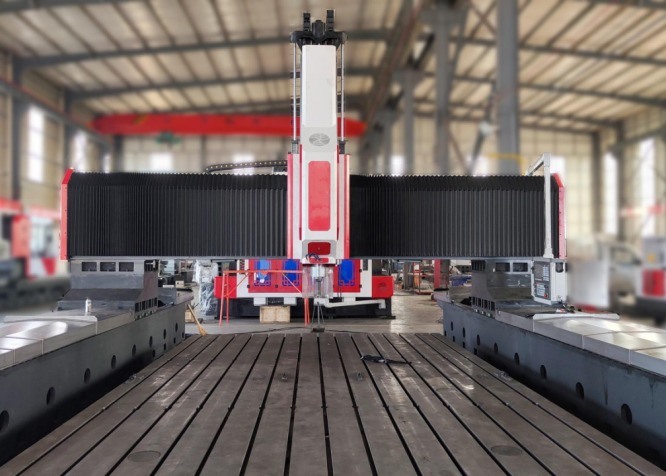

Gantry Mobile Double Spindle CNC Plate Drilling And Milling Machine Модель PHD1310 Мобильная двойная шпиндельная CNC машина для бурения и фрезы
Применение:

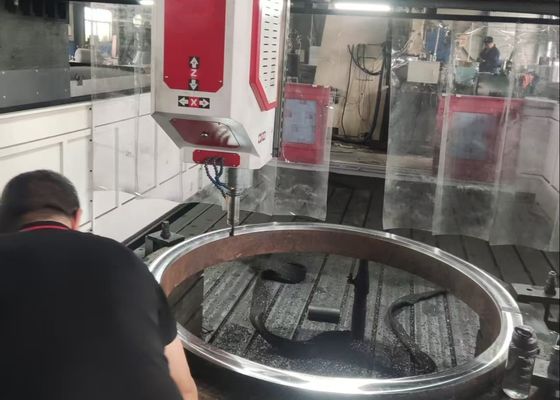

Эта машина для сверления и фрезерной обработки листового металла с помощью ЧПУ специально разработана для бурения, дробления, нажатия, фрезерной работы,и буровые операции на плитных деталях и конструктивных компонентахОн обеспечивает высокоэффективную работу с отверстиями для таких деталей, как фланцы, диски, кольца и пластины в пределах установленного диапазона толщины.Оборудование способно обрабатывать через отверстия и слепые отверстия, и совместим как с компонентами из одного материала, так и с компонентами из композитного материала.Этот инструмент предлагает превосходную удобство эксплуатации и позволяет автоматизировать, высокоточное производство разнообразных продуктов в условиях крупномасштабного производства.
Спецификации:
| Размер заготовки |
LxW |
13000х1000 мм |
| Высота гарантии |
600 мм (Можно также определить в зависимости от фонда)
|
| Рабочая скамейка |
Ширина T-слота |
28 мм |
| Мощность бурения |
Качество. |
2 |
| Конусовая вертикаль шпинделя |
BT2 - - - - - - - |
|
Максимальный диаметр бурения
(Обычная углеродистая сталь)
|
Φ30 мм |
| Диаметр нажатия |
M3-M10 |
| Скорость вращения шпинделя |
30 ~ 6000 оборотов/мин |
| Мощность двигателя сервоспена |
7.5 кВт |
| Расстояние от нижнего конца шпинделя до рабочего стола |
200-600 мм |
|
Боковое движение силовой головки(ось X)
|
Максимальный горизонтальный ход |
1000 мм |
| Скорость бокового движения |
0 ~ 8 оборотов/мин |
| Сервомотор для бокового движения |
20,4 кВт |
|
Движение вдоль балкона (ось Y)
|
Максимальный ход подачи |
13000 мм |
| Скорость движения кормов |
0 ~ 8 м/мин |
| Мощность сервомотора питания |
2х2,4 кВт |
| Вертикальное движение кормления барана (ось Z) |
Макс. удар |
300 мм |
| Скорость движения |
0 ~ 5 м/мин |
| Мощность сервомотора |
7.5 кВт (тормоз) |
| Точность позиционирования по трем оси |
X/Y/Z/A/B/C |
± 0,015/1000 мм |
| Трехосная точность повторного позиционирования |
X/Y/Z/A/B/C |
± 0,01/1000 мм |
| Общий размер |
LxWxH |
13000x3000x2500 мм |
Характеристики продукта
1Комплексная система управления Siemens/KND CNC:
Двигатель управляется высокоточными сервомоторами абсолютного значения, оснащенными интерфейсом RS232 и цветным экраном с интерфейсом работы на китайском языке.при поддержке как на месте, так и внешнего ввода USB.
1.1Интегрирован с функцией разрыва чипа, позволяющей пользователям устанавливать время и циклы разрыва чипа через интерфейс человека-машины (HMI).
1.2Оснащенная функцией подъема инструмента, позволяющей настроить высоту подъема инструмента на HMI. При достижении заранее установленной высоты во время бурения,сверло быстро поднимается над рабочей частью, чтобы вытеснить фишки, затем быстро возвращается к поверхности бурения, прежде чем автоматически возобновить работу.
1.3. Интегрирован централизованный кабинет управления работой и портативный блок, работающий на системе CNC. Интерфейс человек-машина (HMI) включает взаимодействие человек-машина, компенсацию ошибок,и функции автоматической сигнализации для удобного программирования, процессов хранения, отображения и коммуникации.
1.4Оборудование оснащено симуляцией положения отверстия перед бурением и возможностями повторной инспекции, что значительно повышает удобство эксплуатации.
2Централизованная система водоотведения:
Этот инструментальный станок оснащен стандартной централизованной системой сброса воды.Внутренний механизм разряда воды типа распыливания предотвращает прикрепление железных оттенков к режущему инструменту во время обработки, тем самым уменьшая износ инструмента, продлевая срок службы инструмента и улучшая поверхность обшивки заготовки.Высокое давление воды на кончике режущего инструмента эффективно защищает поверхность заготовки, защищает высокоскоростные вращающиеся соединения и предотвращает засорение вращающихся компонентов, вызванное примесями, что в конечном итоге улучшает общее качество заготовки и повышает эффективность работы.
3Автоматический конвейер чипов и циркулирующая система охлаждения:
На каждой стороне рабочего стола установлен автоматический конвейер с фильтром на конце.и охлаждающий насос установлен с одной стороныВыход охлаждающего насоса соединен с центральной системой фильтрации воды через резиновый шланг.который затем закачивается в центральную систему фильтрации воды с помощью конвейерного насосаФильтрованная охлаждающая жидкость затем перемещается в шпиндель высоконапорным охлаждающим насосом для обеспечения охлаждения во время бурения.Транспортная тележка чипа также включена для удобного удаления чипа.
Это высокопроизводительное промышленное оборудование для бурения и маркировки листового металла с помощью ЧПУ. Это тщательно разработано для точной обработки компонентов и структурных частей типа пластины.Специально предназначенные для обработки деталей, таких как фланцыВ качестве основной требования толщины этих деталей должны строго соответствовать установленным эффективным параметрам обработки машины.
В цехах по производству стальных конструкций это оборудованиеt обеспечивает точные бурение и фрезерные операции для конструктивных плит и соединительных компонентов, создавая таким образом прочную основу для стабильной сборки стальных рамок.В отрасли ветроэнергетики, он предоставляет высокоточные решения для обработки ветровых турбин и фланцев, что является важным процессом, гарантирующим, что эти компоненты могут выдерживать суровые условия окружающей среды (например,сильные ветрыДля строительства мостов оборудование обрабатывает бревна мостов и опоры, облегчая формирование устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых, устойчивых.прочные соединения, предназначенные для выдержки динамических нагрузок на протяжении всего срока службы моста.
