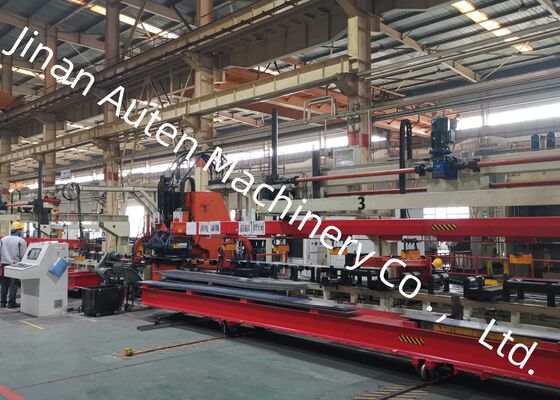

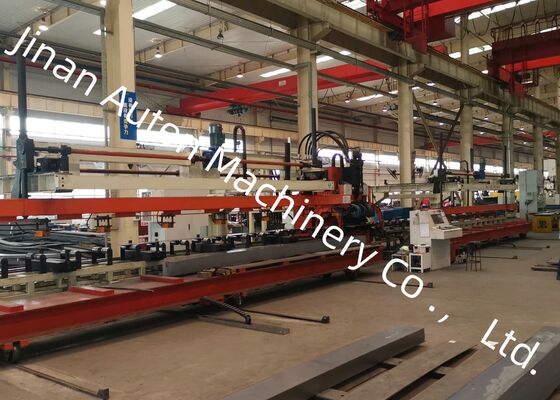

Прецизионный станок для пробивки отверстий в листовом металле с ЧПУ, номинальное усилие 1200 кН и максимальная толщина обрабатываемого листа 6 мм
Назначение и характеристики продукта
Разработанный как специализированное комплексное производственное решение, эта линия специально разработана для операции пробивки отверстий в плоских продольных балках, используемых в автомобилестроении. Используя технические основы передовых отечественных и международных аналогов, она объединяет конкурентные преимущества многочисленных сопутствующих продуктов, строго соблюдая при этом спецификации пробивки отверстий для различных мировых конфигураций автомобильных рам. Она полностью способна удовлетворить гибкие требования к обработке продольных балок различных типов автомобильных рам и отличается надежной эксплуатационной надежностью и превосходной производительностью.
Основные технические параметры:
| № |
Наименование |
Значение |
| 1 |
Номинальное усилие |
1200 кН |
| 2 |
Размер и диапазон обрабатываемого листа |
| 3 |
Длина |
4000～8000 мм |
| Ширина |
200～550 мм |
| Толщина |
3～6 мм |
| Серповидность входящего листового материала |
≤7 мм/10 м |
| Неравномерность листа по оси X |
≤10 мм/1000 мм ,≤20 мм/8000 мм |
| Неравномерность листа по оси Y |
5 мм |
| Деформация листа |
≤50 мм |
| Механические свойства листового материала |
σb=510～850 Н/мм2 |
| 4 |
Макс. диаметр пробивки |
φ60 мм |
| 5 |
Количество модулей |
25个 |
| 6 |
Макс. скорость |
| Ось X |
Макс=50 м/мин |
| Ось Y |
Макс=30 м/мин |
| 7 |
Точность обработки |
| Ось X |
±0.25/600 мм ,±0.50 / 3000 мм,±0.7 / 8000 мм |
| Ось Y |
±0.2 мм / 600 мм |
1. Продольный опорный роликовый стол
Сконструированный с основанием и опорными роликами, этот компонент специально разработан для обеспечения стабильной поддержки листовых материалов. Каждый ролик оснащен подшипниковыми узлами на обоих концах для обеспечения безопасной и бесперебойной работы. Обладая исключительной структурной жесткостью и высокой ударопрочностью, ролики обеспечивают постоянное движение листов с низким трением по их поверхности.
2. Центрирующее устройство
Это устройство сконфигурировано с 5 комплектами механизмов центрирования и позиционирования, в которых два центрирующих блока синхронно приводятся в движение и направляются прецизионными направляющими. Во время рабочих циклов воздушный цилиндр приводит в действие две пары центрирующих блоков, которые перемещаются навстречу друг другу, обеспечивая точное центрирование и надежное зажатие листового материала. Возможность линейного позиционирования гарантирует, что отклонения по ширине равномерно распределяются по обеим сторонам листа, поддерживая постоянную точность обработки.
3. Устройство подачи с основным зажимом по оси X: 2 комплекта
Эта линия для пробивки балок состоит из серводвигателя, прецизионного редуктора, плавающего гидравлического зажима, прецизионной линейной направляющей, прецизионной рейки и опорных конструкций. Серводвигатель передает мощность для приведения в движение винтовой шестерни посредством прецизионного редуктора и далее преобразует вращательное движение в линейное движение посредством реечного механизма. Направляемые прецизионной линейной направляющей, компоненты подачи выполняют точные операции подачи, обеспечивая точную и стабильную транспортировку листового материала. Зажим подачи имеет плавающую конструкцию, которая обеспечивает высокую адаптивность к слегка деформированным листовым материалам. Он характеризуется высокой силой зажима, надежной работой зажима и постоянной эксплуатационной стабильностью.
Линия пробивки отверстий с ЧПУ для плоских пластин продольных балок автомобилей использует схему зажима с толканием-вытягиванием. Зажимной механизм фиксирует средние секции на обоих концах продольной балки. Этот метод зажима обеспечивает надежную фиксацию пластин с отклонениями по высоте краев. Зажимные устройства симметрично расположены по обе стороны от основного блока станка.
На выставке представлен тщательно подобранный ассортимент образцов готовых продольных балок, эксклюзивно произведенных на этой производственной линии. Эти образцы охватывают широкий спектр спецификаций, адаптированных для карьерных самосвалов и автомобилей специального назначения. Они служат убедительной демонстрацией основных эксплуатационных возможностей оборудования, включая точное позиционирование отверстий, гладкие пробитые края и общую структурную стабильность готовых заготовок.
Эта линия оборудования для пробивки плоских балок для легких грузовиков представляет собой разработанное на заказ решение, специально разработанное для операции пробивки отверстий в автомобильных плоских продольных балках. Она в основном предназначена для обработки основных балок грузовиков и автомобилей специального назначения, обеспечивая высокоточную обработку отверстий для выполнения требований к сборке конструкций этих тяжелых и изготовленных на заказ автомобильных несущих компонентов.
