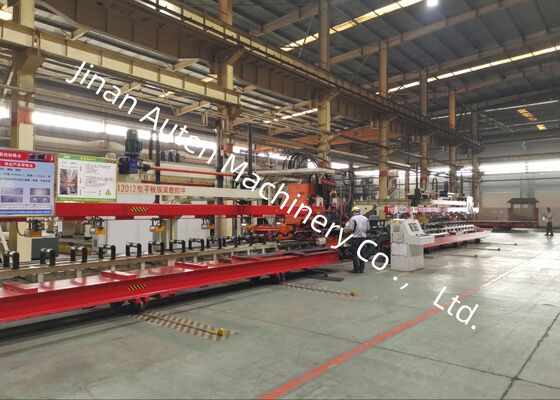

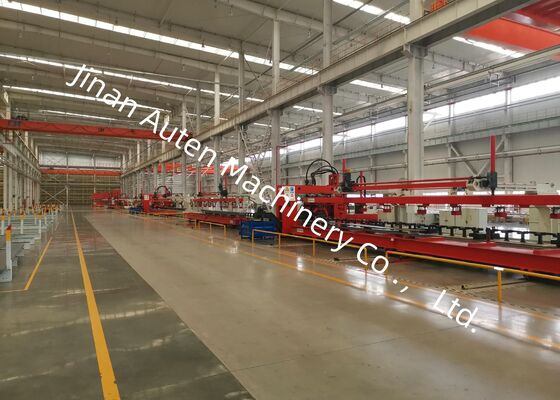

25-модульный станок для пробивки балок легких грузовиков с ЧПУ с толстыми продольными балками длиной 8000 мм
Применение:
Наша компания разработала передовую, высокоэффективную и высокоточную автоматизированную систему обработки листового металла, специально предназначенную для пробивки высокопрочных автомобильных продольных балок. Эта производственная линия идеально подходит для обработки сверхшироких и сверхтолстых продольных балок, используемых в специализированных транспортных средствах, таких как карьерные самосвалы и других тяжелых условиях эксплуатации.
Основные технические параметры:
| № |
Наименование |
Значение |
| 1 |
Номинальное усилие |
1200 кН |
| 2 |
Размер и диапазон обрабатываемых листов |
| 3 |
Длина |
4000–8000 мм |
| Ширина |
200–550 мм |
| Толщина |
3–6 мм |
| Серповидная деформация входящего листового материала |
≤7 мм/10 м |
| Неровность листа по оси X |
≤10 мм/1000 мм, ≤20 мм/8000 мм |
| Неровность листа по оси Y |
5 мм |
| Деформация листа |
≤50 мм |
| Механические свойства листового материала |
σb=510–850 Н/мм² |
| 4 |
Макс. диаметр пробивки |
φ60 мм |
| 5 |
Количество модулей |
25 |
| 6 |
Макс. скорость |
| Ось X |
Макс. 50 м/мин |
| Ось Y |
Макс. 30 м/мин |
| 7 |
Точность обработки |
| Ось X |
±0,25/600 мм, ±0,50/3000 мм, ±0,7/8000 мм |
| Ось Y |
±0,2 мм/600 мм |
| 8 |
Метод обработки |
Фильтрация |
| 9 |
Опорная точка |
Ось X проходит вдоль длины листа, а координата X отверстия отсчитывается от края листа; ось Y соответствует ширине листа, а опорной точкой является центральная линия.
|
| 11 |
Режим работы |
Ручной, автоматический |
Особенности продукта
1. Система управления оснащена системой ЧПУ 828D, дополненной подачей с серводвигателем. Эта конфигурация обеспечивает оптимальную эффективность работы и поддерживает постоянную точность обработки заготовок.
2. Центральное центрирующее устройство с сервоприводом установлено на опорном ролике подачи, что позволяет эффективно обрабатывать листы с различными поперечными сечениями, компенсируя разницу в высоте от 0 до 200 мм.
3. Система рассчитана на установку до 25 штампов различного диаметра с быстрым и удобным процессом их монтажа.
4. Загрузка, пробивка и выгрузка листов полностью автоматизированы, что значительно снижает трудозатраты и повышает эффективность работы.
5. Отходы автоматически выбрасываются и собираются, обеспечивая оптимизированный и эффективный производственный процесс.
6. Программное обеспечение для автоматического программирования способно напрямую импортировать графику из файлов AUTOCAD или .DXF, сгенерированных другими CAD-приложениями. Через удобный человеко-машинный интерфейс оно облегчает автоматическое создание программ обработки для станков, экономя время и минимизируя вероятность ошибок.
На выставке представлено тщательно отобранное собрание готовых образцов продольных балок, произведенных на этой производственной линии, представляющих различные спецификации, используемые в карьерных самосвалы и специализированных транспортных средствах. Эти образцы наглядно демонстрируют точность позиционирования отверстий, гладкость пробитых кромок и общую структурную целостность, позволяя клиентам и инспекторам визуально оценить возможности обработки оборудования.
Данный станок является специализированным оборудованием, разработанным специально для операций пробивки плоских продольных балок в автомобильной отрасли. Он предназначен в первую очередь для обработки основных балок грузовиков и специализированных транспортных средств, обеспечивая точное формирование отверстий для удовлетворения требований структурной сборки этих тяжелых, изготовленных на заказ несущих автомобильных компонентов.
