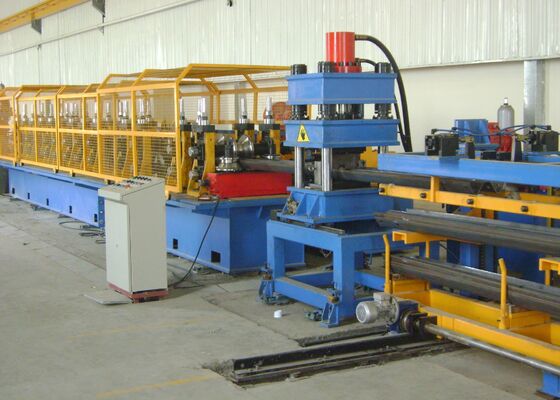

Модель RF300 автоматической производственной линии холодной гибки двухволнового профиля для дорожных ограждений

Модель RF300 Автомагистраль Двухволновая холодная изгибающая линейка формирования автоматической производственной линии для использования в ограждении

Введение продукта:

Автомобильные ограждения, образующие линию автомагистрали, защитные ограждения производственной линии ограждения, образующие линию могут достичь оригинального одного листа многопроцесса, непрерывного производства, установки разворачивания,выравнивание, прокол, формирование, стрижка в одном непрерывном производстве, так что стандартный внешний вид продукта, прокол последовательной установки является легким.Производство пробивания и непрерывного формования на линии, легкая в эксплуатации и использует меньше труда.

Конфигурация продукта:

Примечание: чертеж типа доски подлежит окончательному подписанию и подтверждению покупателем и продавцом.

Процесс производства:

Производственная линия работает в соответствии со следующим процессом:Размотка → Кружка (хранилище) → Сервоуровняющее питание → 315T пробивание (резание) + пробивание и укрепление прессы → холодное изгибание → разгрузка

Конфигурация и назначение блока

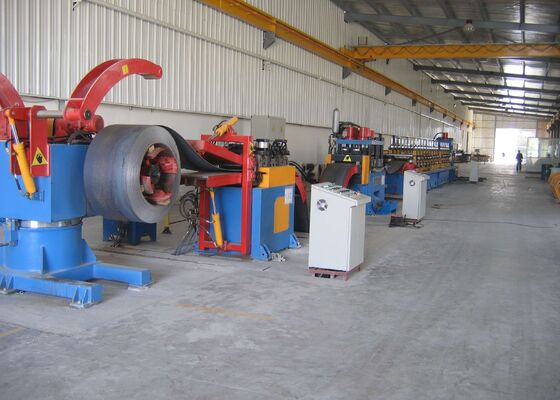

Разворачиватель - 1 комплект

Разворачивание: машина находится в режиме одноподдержки.и гидравлическая мощность приводит к напряжению устройства вала раскрутки, чтобы закрепить катушку на вале раскруткиСтруктура напряжения имеет клиновый тип, а рабочее состояние стабильное и надежное.

Разворачиватель - это автоматический разворачиватель. Когда катушка устанавливается на вал разворачивателя, вал разворачивается активно во время фактической работы всей линии,и его тяговая сила исходит от двигателя разворачиванияДля того чтобы обеспечить фактическую безопасность эксплуатации отворачивающего устройства,разворачиватель оснащен пневматическим тормозным устройством.
Разворачиватель также содержит 4 баффла и прессирующую руку, чтобы предотвратить ослабление катушки во время процесса разворачивания и обеспечить безопасность оператора.

Устройство для хранения (сило) - 2 комплекта

Цель: Используется для сдерживания дисбаланса скорости между разворачивающей и пробивающей машиной и пробивающей машиной и машиной для формования сгибания ролика, а также для коррекции отклонения.Это делает всю линию работать гладко и полностью.

Структура: устройство для хранения состоит из двух частей: дугового ролика и поддерживающего устройства.Они состоят из арковых рамок и группы гибких роликовПоверхность роликов хроматована. В яме отвода установлен фотоэлектрический выключатель для управления положением ролика материала, входящего в яму.так что скорость каждой рабочей части может быть идеально совпадает.

Сервоуровневой кормильщик - 1 комплект

Цель: подача листа в соответствии с фактической длиной шага, необходимой для прокола.Точность подачи является точной без кумулятивной толерантности.

Он использует пятикатушевое выравнивание (2 катушки на верхнем слое, 3 катушки на нижнем слое, регулировка винта), 1 пару рулевых катушек, пневматическое зажимание кормовых катушек,регулирование скорости преобразования частоты, и управление электрическим переключателем.Передняя сторона выравнивающей машины также оснащена телескопической лопатой и прессовым устройством, чтобы обеспечить плавное и безопасное проникновение ролика сырья в выравнивающую машину.
Структура: состоит из рамы, системы зажима и системы сервопривода.
