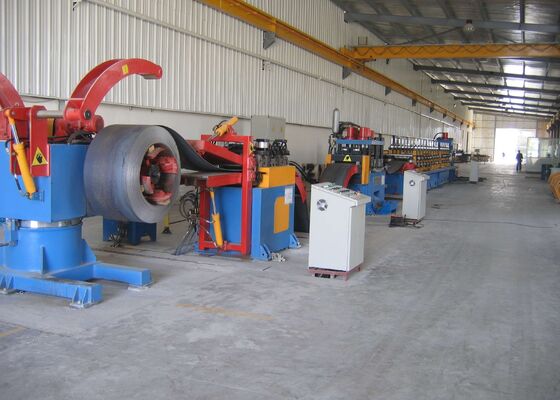

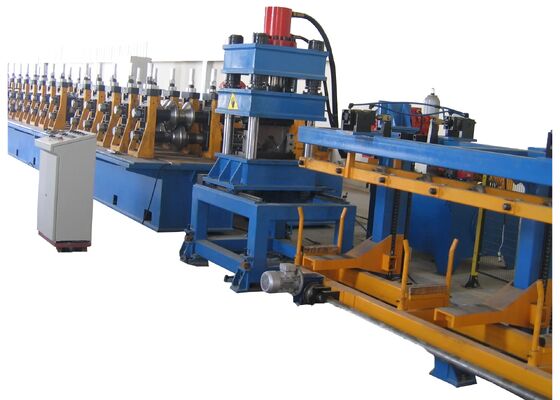

Автоматическая машина для производства профилированных балок дорожного ограждения, внутренний диаметр рулона 450,8 мм

Автоматическая линия по производству профилей для дорожных ограждений, внутренний диаметр рулона Ф508 мм

Введение в продукт:

Линия формовки дорожных ограждений, линия производства защитных ограждений для дорог, линия формовки ограждений. Может обеспечить непрерывное производство из одного листа в несколько этапов, включая разматывание, выравнивание, штамповку, формовку, резку в одном непрерывном процессе, что обеспечивает стандартный внешний вид продукта, согласованную штамповку и простоту установки. Производственная линия имеет высокую скорость производства, онлайн-штамповку и непрерывное формовочное производство, проста в эксплуатации и требует меньше рабочей силы.

Конфигурация продукта:

Примечание: чертеж типа доски должен соответствовать чертежу, окончательно подписанному и подтвержденному покупателем и продавцом.

Производственный процесс:

Производственная линия работает в соответствии со следующим технологическим процессом: Размотка → Петля (хранение) → Сервовыравнивающая подача → Штамповка 315T (резка) + пресс для штамповки и усиления → холодное изгибание → выгрузка

Станок для профилирования - 1 комплект

Назначение: Используется для получения требуемой формы интерфейса посредством процесса валкового гиба.

Конструкция: Формовочный узел имеет независимую раму (быстросменная арочная конструкция). Приводится в действие двигателем и редуктором, а также редукторной коробкой. Формовочный ролик разработан с помощью профессионального программного обеспечения. Материал изготовлен из высококачественной штамповой стали Cr12, с твердостью HRC58~62 после закалки (физические характеристики эквивалентны американскому материалу D2). Поверхность ролика отполирована после точной обработки. Ролик имеет высокую точность и долгий срок службы.
Нижний вал приводится в движение, а верхний и нижний валы при необходимости используют синхронные шестерни. Основной привод приводится в действие редукторной коробкой. Материалом редукторной коробки является ZG45 или сварка из стального листа.
Наружная гайка арки левосторонняя (нижний вал) и правосторонняя (верхний вал).

Гидравлическая система - 2 комплекта

Назначение: 1 комплект обеспечивает питание для разматывателя, загрузочной тележки и штамповочной машины; другой комплект обеспечивает поддержку питания для гидравлической резки.

Конструкция: Принята структура комбинации насоса и аккумулятора, а скорость штамповки и резки высокая, что повышает скорость производственной линии. Охладитель с воздушным охлаждением используется для отвода тепла, чтобы соответствовать требованиям производства при высокой нагрузке и высокой температуре. Эта гидравлическая система является быстрой гидравлической системой, подходящей для высокоскоростных линий штамповки, роликов для отверстий и резки холодного изгиба. Основными гидравлическими компонентами являются продукты Beijing Huade.
Основными компонентами являются: масляный насос, двигатель, гидравлический клапан, электромагнитный клапан, фильтр и бак для гидравлического масла и т. д.
В гидравлической системе используется фильтр, и чистота масла гарантируется на уровне 6-8.

Блок управления электрооборудованием - 1 комплект

Вся линия использует режим управления человек-машина, сочетающий ПЛК и сенсорный экран. Спецификации, количество и параметры системы деталей можно установить через сенсорный экран. Можно сохранить несколько наборов инструкций по эксплуатации одновременно. Он имеет высокую степень автоматизации и имеет функцию сигнализации в случае отклонения от нормы в производственной линии. Работу всей производственной линии можно контролировать через систему управления. После сбоя питания или остановки в нештатном состоянии обработку можно продолжить в соответствии с ранее установленными рабочими параметрами.

Описание основных электрических компонентов:
