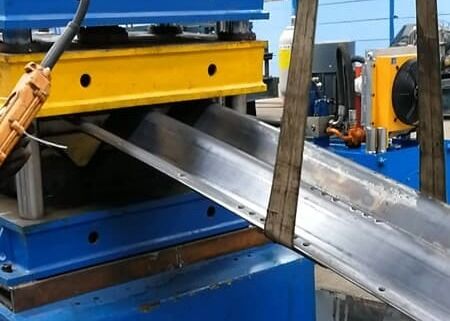

Линия формовки гофрированных пластин Model DFCP150 с функцией пробивки отверстий

Модель DFCP150 линейка для формирования роликов из гофрированной плиты с функцией пробивания отверстий

Введение продукта:

Линия роликообразования коругационной плиты может достичь оригинального одного листа многопроцесса, непрерывного производства, установки разворачивания, выравнивания, ударения, формирования,стрижка в одном непрерывном производствеПроизводственная линия имеет высокую скорость производства, на линии прокалывания и непрерывного формования производства,легкая в эксплуатации и использует меньше труда.

Конфигурация продукта:

Примечание: при подтверждении заказа обе стороны должны подписать рисунок профиля, рисунок отверстия и рисунок арки вместе.

Процесс производства:

Декоиллевайлер - материальная петля сервокормитель пробиватель материальная петля - главный прокатчик резатель - деталь снаружи

Основные компоненты линий формования рулонов:

Декоиллер 1 комплект (включает катушку и вспомогательную поддержку)

Этот деоцилер - это модель с одной головой, двигатель приводит вал декоиллера к открытию стальной катушки и гидравлическая мощность делает вал декоиллера расширяющимся устройством, чтобы сделать стальную катушку хорошо закрепленной на вале декоиллера.Структура расходных частей является “козырьковой”. Когда полная линия находится в обычном рабочем состоянии, декоиллер работает автоматически. Чтобы оператор декоиллера был безопасен, декоиллер также включает в себя пневматическое торможение и пресс-руку.

Он защитит оператора в процессе работы.
Декоиллер также включает в себя 4 куска блочной пластины из сырья, чтобы держать стальную катушку, которая должна быть хорошо закреплена на вале декоиллера, когда декоиллер находится в рабочем состоянии.Блоковая плита может быть установлена и снята вниз в соответствии с фактическими требованиями к работе.

Катушка:
Он используется для погрузки и разгрузки стальной катушки с вала декоиллера. катушка может двигаться вперед и назад, двигатель приводит автомобиль к движению; катушка может поднимать и опускать стол поддержки,гидравлический цилиндр питает это устройство.
Моторная мощность катушки: ≈3 kW (зависит от окончательной конструкции)

Помощник:
Для того, чтобы сделать вал декоиллера безопасным, когда на него загружается стальная катушка, он имеет одну вспомогательную раму для поддержки. вспомогательная рама является гидравлической силовой моделью, она может двигаться вверх и вниз.Когда помощник рамы работает, соединительная часть его будет блокироваться автоматически, она может поддерживать помощника рамы, чтобы быть поддержкой декоиллер вал стабильный.
Масса поддержки: 15000кг

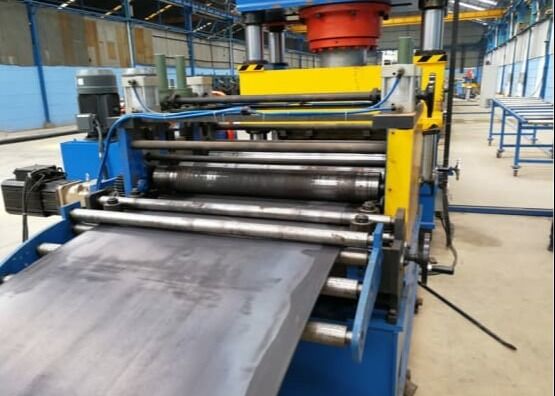

Уровняющая машина 1 комплект

Этот выравниватель использует модель 5 роликов. Верхний слой имеет 2 шт. роликов, а нижний слой имеет 3 шт. роликов. Пространство роликов, которое находится между верхним и нижним слоем, может регулироваться вручную с помощью винтовой ручки.
В передней части нивелирующего ролика устанавливается одна пара рулонов-гидов, кормовой ролик хорошо зажимается пневматическим цилиндром.Оператор может управлять им в соответствии с фактическими требованиями к работе.
В передней части главного выравнивателя, одна специальная телескопическая лопатка голова установлена на равнильщик основной пластине.Эта лопатка будет двигаться вверх и направлять сырье, чтобы попасть в выравнивающее устройство плавно.

Управление преобразованием частоты

Для того, чтобы стальная катушка из сырья легко и плавно попала в нивелирующую часть, между декоиллером и нивелирующим устройством устанавливается один материал-руковод и пресс-рука.Это устройство в основном включает в себя пресс рукой, поддерживающий стол, лопаточная голова и т. Д. Пресс-рука, поддерживающий стол и лопаточная голова приводятся в движение гидравлическим цилиндром, пресс-рука имеет один силовой ролик, он используется для поддержки питания.Силовой ролик приводит в движение 3 кВт двигателя. Эта часть может помочь оператору кормить листок сырья, чтобы попасть в плоскости части, это сэкономит время для оператора.

Сварное устройство для сварки шлифовальных задниц 1 комплект

Функция: отрезать голову и хвост листа для завершения сварки листа.
Структура: Он состоит из стригущей машины, материала головы и материала хвоста прессового устройства, устройства-руководителя, сварочной платформы, прицельного устройства питания, приводной системы, основы и т.д.с регулируемыми боковыми роликами спереди и сзади. Рама состоит из профиля + стальной структуры сварки пластины, гидравлической стрижки, гидравлического прессования и прессовой платформы. Установите медную подставную пластину. Ручная сварка аргоновой дугой, ручная шлифовка.Пользователь сварочной машины должен сам подготовить ее..
