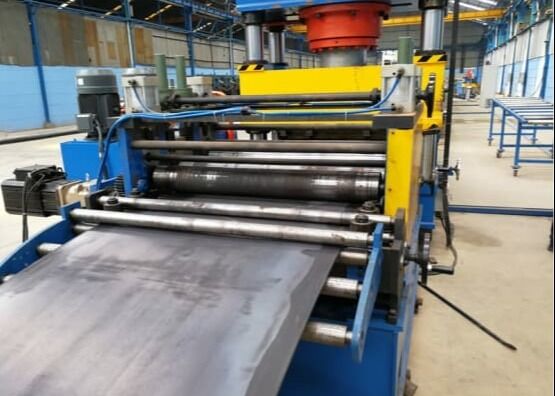

2.5 ~ 7 мм Толщина сырья Корругационная плита линейка для формирования ролика для горячекатаной стали

Линия профилирования гофрированных листов толщиной 5~7 мм из сырья для горячекатаной стали

Введение в продукт:

Линия профилирования гофрированных листов может обеспечить непрерывное производство из одного листа в несколько этапов, объединяя разматывание, выравнивание, штамповку, формовку и резку в одно непрерывное производство, что обеспечивает стандартный внешний вид продукта, согласованную штамповку и простоту установки. Производственная линия имеет высокую скорость производства, штамповку в режиме онлайн и непрерывное формовочное производство, проста в эксплуатации и требует меньше рабочей силы.

Конфигурация продукта:

Примечание: при подтверждении заказа обе стороны должны подписать чертеж профиля, чертеж отверстий для штамповки и чертеж арочной части.

Производственный процесс:

Разматыватель - правильная машина - петля материала - сервопривод - штамповочный пресс - петля материала - главный профилировщик - резак - заготовка снаружи

Резак 1 комплект

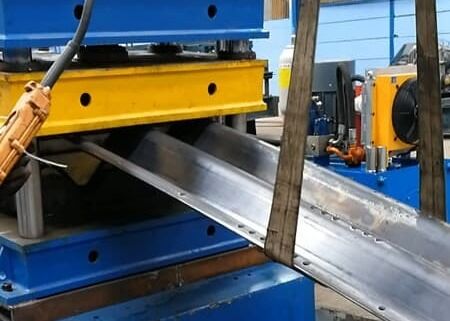

Основные компоненты резака: опорная плита, пневматический цилиндр, линейная направляющая, рама резака, штамп резака и гидравлический цилиндр и т. д. Гидравлический цилиндр обеспечивает питание резака.

Режущее лезвие - двустороннего типа.
Материал штампа резака: Cr12MoV (HRC58~62)
Допуск на длину резки: ±1,5 мм

Гидравлическая система 3 комплекта

Эти три системы используются для подачи питания на гидравлическое устройство. Первая система обеспечивает питание разматывателя, тележки для катушек, вспомогательной рамы, направляющей и прижимного рычага, предварительной резки и сварочной части; вторая система обеспечивает питание штамповочного пресса; третья система обеспечивает питание конечного резака.

Каждая система использует композитную структуру насоса и аккумулятора, вся область разматывателя, область выравнивания и штамповки, а также скорость работы режущих частей намного быстрее и стабильнее. Система лучше для повышения скорости работы производственной линии. Охладитель сочетается с воздушным охлаждением, высокими требованиями к производству для удовлетворения рабочей нагрузки и высоких температур. Гидравлическая система, специально разработанная для высокоскоростного штамповочного пресса и подвижного резака, является более профессиональной. Основные гидравлические компоненты - бренда Atos.

Основные компоненты гидравлической системы включают двигатель, масляный насос, фильтр, масляный бак, гидравлический клапан, электромагнитный клапан и т. д.
Гидравлическое масло этого типа системы следует поддерживать на уровне 6~8.

Система управления электрооборудованием 1 комплект

Эта система использует ПЛК для управления всеми рабочими действиями. Количество продукции и длина каждой детали будут измеряться автоматически; интерфейс человек-машина, сенсорный экран используется для ввода и отмены рабочих данных. Это удобно для управления профилегибочной машиной.
Панель управления имеет английский интерфейс, что удобно для оператора при вводе и отмене рабочих данных.
