10мм Стальная полоса Толщина U-образный Сквозной вал Автоматическая регулируемая формовочная машина Модель UF150

Автоматическая регулируемая формовочная машина U-образной формы с проходным валом для стальной полосы толщиной 10 мм, модель UF150

Введение в продукт:

Автоматическая регулируемая формовочная машина U-образной формы с проходным валом может выполнять многопроцессное производство из одного листа, непрерывное производство, объединяя разматывание, выравнивание, штамповку, формовку, резку в одно непрерывное производство, что обеспечивает стандартный внешний вид продукта, согласованную штамповку и простоту установки. Производственная линия имеет высокую скорость производства, штамповку в режиме онлайн и непрерывное формовочное производство, проста в эксплуатации и требует меньше рабочей силы.

Конфигурация продукта:

Примечание: Чертеж типа доски должен соответствовать чертежу, окончательно подписанному и подтвержденному покупателем и продавцом.

Производственный процесс:

Производственная линия работает в соответствии со следующим технологическим процессом: Разматывание → Выравнивание и подача → Холодная гибка → Гидравлический резак → Выгрузка

Состав оборудования и подробное описание

Гидравлическая полностью автоматическая разматывающая машина - 1 комплект

Разматывание: Машина имеет односторонний режим (одна опора, четырехзвенная гидравлическая натяжная конструкция, быстрая и надежная регулировка. Разматывающая машина оснащена пневматическим прижимным устройством. Для обеспечения безопасности эксплуатации разматывающей машины разматывающая машина оснащена пневматическим тормозным устройством. Разматывающая машина также содержит 4 перегородки для предотвращения ослабления рулона в процессе разматывания.

Машина для подачи и выравнивания - 1 комплект

Податчик: Податчик в основном состоит из нажимной головки, прямой головки, опорной пластины, лопастной пластины и приводного ролика. Податчик удобен для плавного, безопасного и быстрого выравнивания машины.

Выравнивающая машина: Применяет 5-валковое выравнивание (2 валка на верхнем слое, 3 валка на нижнем слое, регулировка винтом), 1 пара подающих валков, пневматическое зажатие подающих валков, регулирование скорости преобразованием частоты и управление электрическим переключателем. Перед выравнивающей машиной также установлена телескопическая лопастная головка и устройство прижима материала, чтобы обеспечить плавное и безопасное попадание рулона сырья в выравнивающую машину. Зажимной ролик можно регулировать вверх и вниз, чтобы облегчить регулировку зазора и наклона выравнивания.

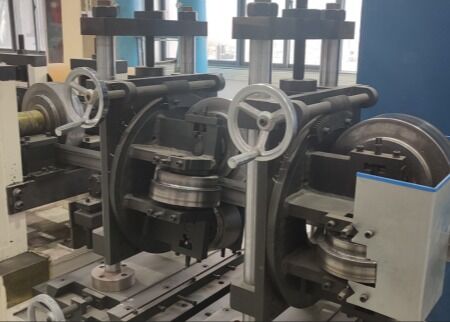

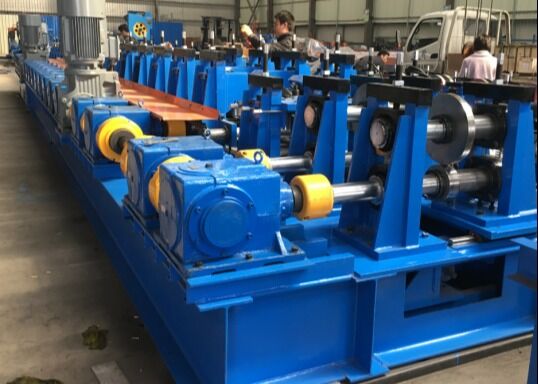

Формовочная машина холодного проката с регулируемой шириной с проходным валом - 1 комплект

Назначение: Используется для получения желаемой формы поперечного сечения посредством процесса гибки валками.

Конструкция: Автоматическая регулируемая формовочная машина с проходным валом используется для изготовления профилей с различной шириной основания и высотой талии без замены каких-либо валков. Регулировка спецификации выполняется серводвигателем. При смене изделий разных спецификаций вам нужно только ввести размер изделия соответствующих спецификаций на сенсорном экране. Это удобно и быстро, без замены валков.

Мощность серводвигателя регулировки ширины: 3 кВт
Формовочный узел использует независимую рамную формовочную машину. Привод от мотор-редуктора и независимая трансмиссия редуктора.
Формовочные проходы: 16 проходов
Диаметр вала формовочной машины: φ160 мм;
При изменении толщины стальной пластины зазор между верхним/нижним валками регулируется вручную маховиком
Максимальная скорость формовочной линии: 15 м/мин
Мощность двигателя: 132 кВт
Формовочный ролик разработан профессиональным программным обеспечением. Материал - высококачественная штамповая сталь Cr12, твердость после закалки HRC58~62 (эквивалентно американскому материалу D2/D3). Поверхность ролика отполирована после точной обработки. Ролик имеет высокую точность и долгий срок службы.
