Введение продукта

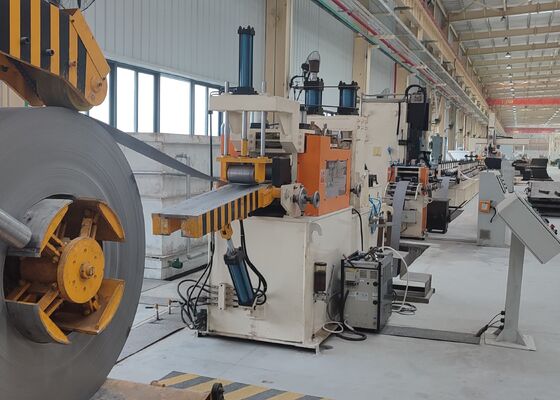

Автоматическая производственная линия для пробивания и формирования солнечных брекетов может достичь оригинального одного листа многопроцессного, непрерывного производства, установки раскрутки, выравнивания, пробивания, формирования,стрижка в одном непрерывном производствеПроизводственная линия имеет высокую скорость производства, на линии прокалывания и непрерывного формования производства,легкая в эксплуатации и использует меньше труда.

Конфигурация продукта

Примечание: чертежи типа плит подчиняются чертежам, подписанным и подтвержденным покупателем и продавцом.

Процесс производства

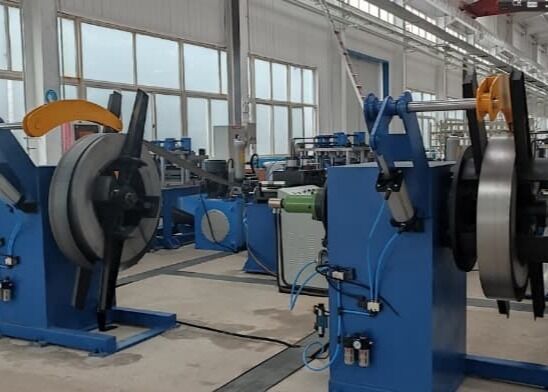

Производственная линия выполняется по следующему технологическому процессу: размотка→равнивание Сервокормление→проколка→холодное формирование→гидравлическая стрижка→разрядка

Конфигурация и функция блока

Гидравлическая стрижка 1 комплект

Цель: отрезать формованные детали до определенной длины.
Структура: основные компоненты включают в себя режущую раму, режущую форму, гидравлическую систему и другие компоненты.

Режущий инструмент: всего 3 комплекта
Материал ножа: Cr12MoV (твердость после тушения HRC58 ~ 62)

Гидравлическая система 1 комплект

Применение: обеспечивает питание для перфорационной и режущей машин.
Структура: принимается комбинированная структура насоса и аккумулятора, и скорость ударения и стрижки быстрая, что улучшает скорость производственной линии.Воздушно-охлаждаемый охладитель используется для рассеивания тепла для удовлетворения производственных требований при высокой нагрузке и более высокой температуреГидравлическая система - это быстрая гидравлическая система, подходящая для высокоскоростного прокалывания, прокатки отверстий и стрижки производственных линий холодного изгиба.Основные гидравлические компоненты принимают продукцию Beijing Huade.

Основными компонентами являются: масляный насос, двигатель, гидравлический клапан, электромоторный клапан, фильтр и гидравлический резервуар масла.
Гидравлическая система использует фильтры, и чистота масла гарантирована в 6-8 классах.

Давление в гидравлической системе: 22 кПа
Сила гидравлической системы: 15 кВт

Электрический блок управления 1 комплект

Вся линия использует режим управления человеком-машиной, объединяющий ПЛК и сенсорный экран.Можно хранить сразу несколько наборов инструкций по эксплуатацииСтепень автоматизации высока, имеет функцию сигнализации в случае аномалии на производственной линии.и работа всей производственной линии может контролироваться с помощью системы управленияПосле отключения или отключения в ненормальном состоянии он может продолжать обработку в соответствии с ранее установленными параметрами работы.

Машины для формования рулонов 1 комплект

Применение: используется для получения желаемой формы готовой пластины в конечном желаемом виде интерфейса посредством процесса изгиба рулонов.
При замене изделий с различными спецификациями необходимо заменить только часть расстояния.

Структура: формирующий блок использует независимую стойку (режим в стиле тори). Мотор, редуктор привода передачи. Формирующий ролик разработан профессиональным программным обеспечением.Материал изготовлен из высококачественной стали Cr12.. Твердость после тушения составляет HRC58 ~ 62. Поверхность ролика полируется после отделки. Ролик имеет высокую точность и долгий срок службы.
Нижний вал приводится в движение, а верхний и нижний валы используют синхронные передачи для необходимых проходов.
Внешний орешек арки левосторонний (нижний вал) и правосторонний (верхний вал).
