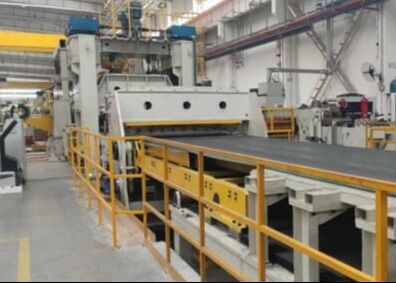

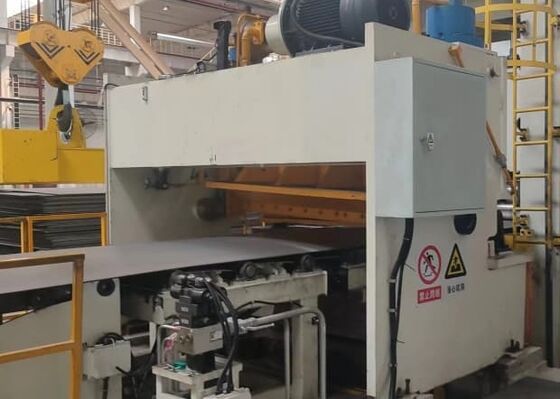

Модель RFHJ2-30x2500 Линия разворачивания пластины, выравнивания и стрижки 12 ≈ 30 мм Толщина пластины

Модель RFHJ2-30x2500 Линия разворачивания пластины, выравнивания и стрижки 12 ≈ 30 мм Толщина пластины

Обзор продукта:

Наименование производственной линии: производственная линия для разворачивания, выравнивания и стрижки
Модель производственной линии: RFHJ1230×2500
Эта производственная линия используется для разворачивания, выравнивания, стрижки и наложения стальных катушек толщиной 12-30 мм и шириной 800-2500 мм.

Конфигурация продукта

Поток процесса следующий:

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table .

Конфигурация и функция блока

Седалище из стальной катушки

Обзор: Седалище из стальной катушки состоит из двух симметричных V-образных частей и устанавливается по обе стороны траншеи над погрузочной тележкой.Он используется для хранения стальных катушек для обработки без питанияПогрузочная тележка может непосредственно поднять стальные катушки с стальной катушки для погрузки.

Технические спецификации

2Погрузочная тележка.

a. Обзор: с использованием электрического движения и гидравлического подъема.и двойные ролики на верхней части тележки образуют структуру в форме буквы "V"В основном он состоит из шасси, гидравлического цилиндра, поддерживающей рамы и двух колесных осей.и затем поднимается гидравлическим цилиндром, чтобы поднять катушку до требуемой высотыПосле затягивания катушки цилиндр опускается, а тележка возвращается на исходное место. Моторная мощность тележки составляет 4 КВт;кабели и нефтепроводы защищены цепями опоры..

b. Технические спецификации
Форма: электрическая ходьба, гидравлическая подъемная работа
Количество: 1 единица
Материал основных частей:
Материал поддержки стойки, тарелка для погрузки: сварка стальной плиты
Оси колес: 40Cr закаленные
Колесо: 45 отапливания HRC45 ‰ 50
Смазка: ручная централизованная смазка

Технические параметры:

3- Разворачиватель.

a. Обзор: разворачиватель - это устройство, используемое для размещения стальных катушек и их разворачивания. Разворачиватель имеет симметричную структуру слева направо, состоящую из 2 комплектов гидравлических барабанов расширения и сокращения,2 комплекта гидравлического движения, 2 набора машинных оснований и 2 набора систем передачи. барабан состоит из несущего шпинделя, клинообразного скользящего сиденья, четырех арочных плит, вложенных в клинообразный скользящий сиденье,и вращающийся гидравлический цилиндрГидравлический цилиндр фиксируется сзади опорного вала и вращается вместе, а его штанга проходит через опорный вал и соединяется с клинообразным сдвижным сидением.Станка толкает и тянет клин-образный скользящий сиденье, чтобы скользить, а дуговая плита расширяется и сжимается барабан под действием наклонного клина.Система расширения и сокращения имеет гидравлически контролируемое одностороннее поддержание давления для предотвращения утечки внутреннего клапана и эффективного обеспечения напряжения силы мандролаВращение спинда осуществляется двигателем через редуктор и может вращаться вперед и назад.
Разворачиватель обеспечивает основное питание для лидера стальной катушки и генерирует обратное напряжение во время автоматической работы, благодаря чему производственная линия работает плавно и надежно.

Состав: (1) Основа машины (2) Двигатель и редуктор (3) Передвижная стойка (4) Мандраль (расширяемая) (5) Гидравлическая система расширения и сокращения (6) Гидравлическая система передвижения

b. Технические спецификации
Форма: гидравлическое расширение и сокращение с двумя головками (двухступенчатые Ф762 мм, Ф950 мм)
Количество: 1 единица
Материал основных частей:
Трубы поддержки расширения и сокращения: части стальных конструкций
Рама, основание: сварные части из стальной плиты
Свинцовая: 40Cr закаленная
Прокат: 40Cr закаленный и погашенный
