Автобусная обработка лучей с ЧПУ Автомобильная машина для прокола лучей Специальные транспортные средства Производство конструктивных частей
Введение продукта:

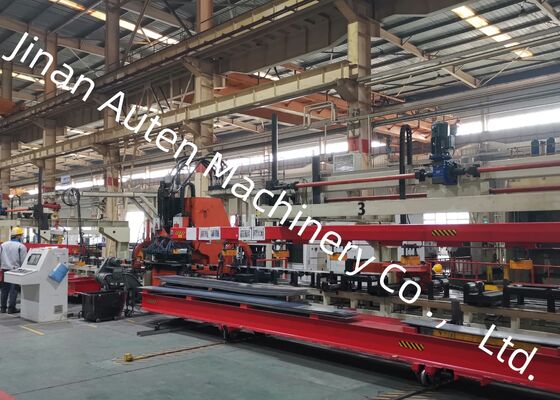

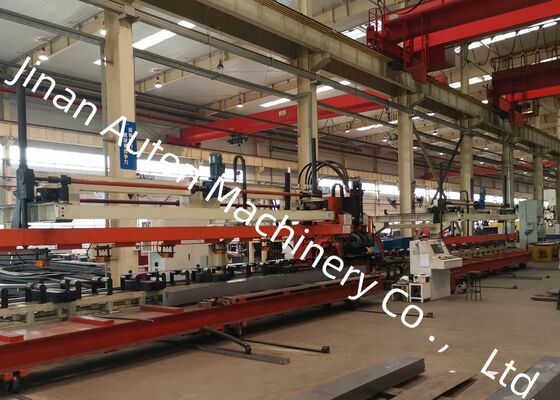

Наша компания разработала и разработала передовую, высокоэффективную и точно ориентированную автоматизированную систему обработки листового металла,специально оптимизированные для пробивания продольных балок автомобильной техники высокой прочностиЭта производственная линия тщательно спроектирована для обработки сверхшироких и сверхтолстых продольных балок, обычно используемых в специализированных транспортных средствах, таких как горные грузовики и другие тяжелые машины.
Основные технические параметры:
| Нет, нет, нет. |
Имя |
Стоимость |
| 1 |
Номинальная сила |
1200 КН |
| 2 |
Размер и диапазон обрабатывающей пластины |
| 3 |
Длина |
4000-8000 мм |
| Ширина |
200 ‰ 550 мм |
| Толщина |
3 ‰ 6 мм |
| Входящий листовой материал серповое изгибание |
≤ 7 мм/10 м |
| Неравномерность листа по оси X |
≤ 10 мм/1000 мм,≤ 20 мм/8000 мм |
| Неравномерность листа по оси Y |
5 мм |
| Изгибание листов |
≤ 50 мм |
| Механические свойства листового материала |
σb=510850N/mm2 |
| 4 |
Максимальный диаметр перфорации |
φ60 мм |
| 5 |
Количество модулей |
25 |
| 6 |
Максимальная скорость |
| Ось X |
Макс=50 м/мин |
| Ось Y |
Макс=30 м/мин |
| 7 |
Точность обработки |
| Ось X |
± 0,25/600 мм,± 0,50 / 3000 мм,± 0,7 / 8000 мм |
| Ось Y |
±0,2 мм / 600 мм |
| 8 |
Способ обработки |
Фильтрация |
| 9 |
Ссылка |
Ось X находится вдоль длины пластины, а координаты X отверстия основаны на конце пластины; ось Y - ширина пластины, а ссылка - центральная линия.
|
| 11 |
Режим работы |
Ручная, автоматическая |
Характеристики продукта
1Система управления идеально интегрирована с системой SIEMENS 828D CNC, в сочетании с механизмами питания, управляемыми сервомотором.Эта конфигурация гарантирует выдающуюся эффективность работы при сохранении постоянной точности на протяжении всей обработки каждой заготовки.
2В ролик питания встроен сервоприводный центральный механизм выравнивания.позволяет эффективно обрабатывать пластины с различными профилями поперечного сечения и компенсирует различия в высоте от 0 до 200 мм.
3Система разработана для поддержки до 25 форм различного диаметра, обеспечивая быстрый и интуитивно понятный процесс установки форм.
4Загрузка, пробивание и разгрузка плит полностью автоматизированы, существенно уменьшая потребности в рабочей силе и повышая эффективность работы.
5Отходы автоматически выбрасываются и собираются, обеспечивая плавный и эффективный производственный процесс.
6. Автоматизированное программное обеспечение позволяет напрямую импортировать графику из файлов AUTOCAD или.DXF, созданных другим программным обеспечением CAD.Он упрощает автоматическое создание программ обработки станков, тем самым сокращая время обработки и минимизируя вероятность ошибок.

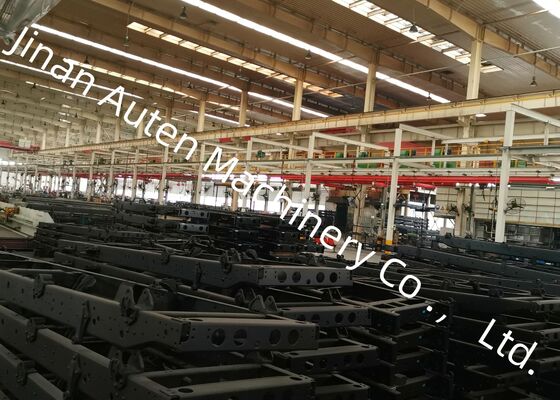

На выставке представлена тщательно отбираемая коллекция готовых проб продольных лучей, произведенных этой производственной линией.подчеркивая различные спецификации, используемые в горных грузовиках и специализированных транспортных средствахЭти образцы эффективно демонстрируют точность размещения отверстий, качество пробитых краев и общую структурную целостность,предоставление клиентам и инспекторам четкого визуального представления возможностей обработки оборудования.
Эта машина представляет собой современное специализированное устройство, специально разработанное для пробивания плоских продольных балки в автомобильном секторе.Он предназначен в первую очередь для обработки основных лучей грузовых автомобилей и специализированных транспортных средств., обеспечивая точное образование отверстий для удовлетворения требований к конструктивной сборке этих тяжелых автомобильных грузоподъемных компонентов, построенных на заказ.
