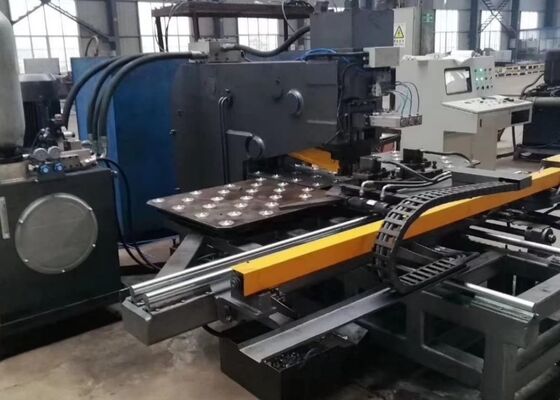

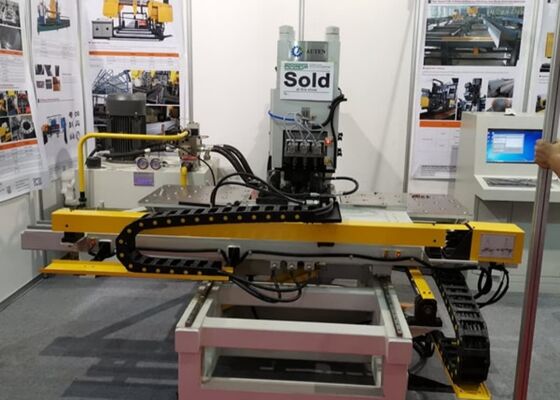

Изготовление стальных конструкций ПЛК-управляемая перфорационная машина
Применимая отрасль:
Специализированная машина с ЧПУ, предназначенная для пробивания и маркировки стальных плит в секторе стальных башен.
Основной компонент:
Эта машина состоит из основного блока, рабочего стола, гидравлических зажимов, модуля бурения, модуля пробивания, гидравлического силового агрегата, электрического шкафа управления и автоматической системы смазки.
Спецификации:
| Модель |
BNCZ100 |
| Максимальный размер заготовки (мм) |
1500*800 |
| Максимальный диаметр пробивания (мм) |
Φ26 |
| Максимальный диаметр бурения (мм) |
Φ50 |
| Конька бурового шпинделя |
/ |
| Толщина плиты (мм) |
Удар |
5～25 (Q235) |
| Бурение |
40 |
| Сила удара (kN) |
1000/1200 |
| Сила маркировки (kN) |
800/1200 |
| Минимальное расстояние между отверстием и краем пластины (мм) |
Удар |
25 |
| Бурение |
Зависит от диаметра отверстия. |
| Размер символа ((мм) |
14*10*19 |
| Качество характера |
12 |
| Степные станции |
4 |
| Скорость подачи сверла (мм/мин) |
25 ~ 280 |
| Движение бурового шпинделя ((мм) |
180 |
| Скорость вращения бурового шпинделя ((r/мин) |
120 ~ 560 |
| Режим программирования |
Программирование команд, программное обеспечение для рисунков или макетных работ Auto CAD |
| Общие размеры L*W*H (м) |
3.2*3*2.6 |
Характеристика продукта:
1. Рама машины построена с использованием сварки пластин типа С, обеспечивающей высокую жесткость и большое рабочее пространство.с автоматическим переключением станции расфасовкиСистема зажима адаптируется к различным рабочим деталям, с использованием эталонного блока, а рабочая часть поддерживается рабочим столом на ролике.Оси X и Y управляются сервомоторами и шаровыми винтовыми приводами, управляемый ПЛК, обеспечивающим автоматическое управление процессом прокола.
2. Включают технологию CNC и подачу сервомотора, обеспечивая высокую эффективность и постоянную точность заготовки.
3Ключевые функциональные компоненты используют модульную сборку, что облегчает простое обслуживание и ремонт.
4Способен выполнять как удар, так и маркировку на одной пластине.
5. Удобная для использования программа, поддерживающая CAD-рисунки и интегрирующаяся с программами, генерируемыми программным обеспечением для лофтинга.
6- Укомплектован самодиагностической функцией обнаружения сбоев.
7Оси X и Y приводятся в действие сервомотором, шаровым винтом и линейным проводником, что обеспечивает повышенную точность.
8Основной корпус имеет конструкцию сварной стальной пластины в форме буквы С, обеспечивающую превосходную жесткость и обширную рабочую площадь.
9Машина оснащена тремя рабочими станциями (включая одну позицию печатания), с функцией автоматического переключения станций.
10Система зажима предназначена для размещения деталей различной толщины.
11. Оси X и Y управляются сервомоторами, шаровыми винтами и точными линейными проводами, управляемыми двуосной системой CNC для точного управления положением ударения.
12Весь процесс обработки полностью автоматизирован, и оператору необходимо только вводить в компьютер чертежи заготовки.
Подробная информация о машине:
Эта профессиональная система обработки металлов разработана специально для выполнения пункционирования, маркировки и бурения стальных плит для производства стальных башен.Он обеспечивает высокую точность обработкиПомимо производства стальных башен, это очень универсальное оборудование также обеспечивает надежное прокалывание, бурение,и функции маркировки для металлических плит в широком спектре промышленных областейОн поддерживает постоянную рабочую производительность и точность обработки для всех категорий металлических деталей.тем самым оптимизируя эффективность рабочего процесса и повышая качество продукции для различных промышленных приложений.
