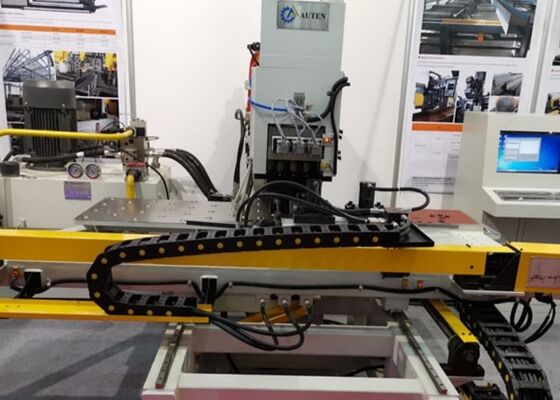

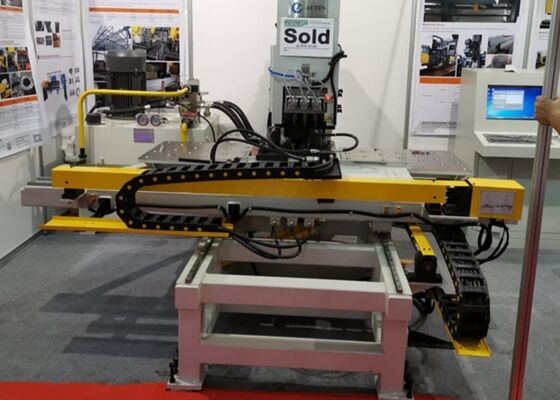

Производство стали Компании по производству стальной стали ССК Гидравлическое пробивание сверление комбинированные машины Использование конструктивной стали
Применимая отрасль:
Высокоспециализированная машина с ЧПУ, предназначенная для пробивания и маркировки стальных плит в стальной промышленности.используется для аналогичных задач пробивания и маркировки в ряде других отраслей.
Основной компонент:
Эта машина состоит из основного блока, рабочей столы, гидравлической системы зажима, бурового модуля, пробивного модуля, гидравлического источника питания, электрической панели управления и автоматической системы смазки.
Спецификации:
| Модель |
BNCZ100 |
| Максимальный размер заготовки (мм) |
1500*800 |
| Максимальный диаметр пробивания (мм) |
Φ26 |
| Максимальный диаметр бурения (мм) |
Φ50 |
| Конька бурового шпинделя |
/ |
| Толщина плиты (мм) |
Удар |
5～25 (Q235) |
| Бурение |
40 |
| Сила удара (kN) |
1000/1200 |
| Сила маркировки (kN) |
800/1200 |
| Минимальное расстояние между отверстием и краем пластины (мм) |
Удар |
25 |
| Бурение |
Зависит от диаметра отверстия. |
| Размер символа ((мм) |
14*10*19 |
| Качество характера |
12 |
| Степные станции |
4 |
| Скорость подачи сверла (мм/мин) |
25 ~ 280 |
| Движение бурового шпинделя ((мм) |
180 |
| Скорость вращения бурового шпинделя ((r/мин) |
120 ~ 560 |
| Режим программирования |
Программирование команд, программное обеспечение для рисунков или макетных работ Auto CAD |
| Общие размеры L*W*H (м) |
3.2*3*2.6 |
Характеристика продукта:
1Рама машины изготовлена с использованием сварки пластин типа С, обеспечивающей прочную жесткость и обеспечивающую просторную рабочую зону.Он оснащен тремя станциями пробивания, две для пробивания и одна для маркировки, с автоматическим переключением станции пробивания.Система зажима является универсальной, вмещающей различные заготовки, и имеет эталонный блок для точного позиционирования.Оси X и Y приводятся в действие сервомоторами и системами шаровых винтовОператоры могут вводить программу на заготовку, которая может быть повторно использована для будущих задач.
2Машина интегрирует технологию CNC и подачу сервомотора, обеспечивая повышенную эффективность и поддержание постоянной точности для деталей.
3Основные функциональные компоненты спроектированы с модульной сборкой, что позволяет легко обслуживать и ремонтировать.
4Он способен выполнять как ударные, так и маркировочные операции на одной стальной пластине.
5. Система предлагает интуитивное программирование, поддерживает CAD-рисунки и плавно интегрируется с программами, генерируемыми программным обеспечением для лофтинга.включая формат NC1.
6Машина оснащена функцией самодиагностики.
7Оси X и Y управляются сервомоторами, шаровыми винтами и линейными проводами, обеспечивающими превосходную точность.
8Основная конструкция построена с C-образной сварной стальной плитой, обеспечивающей исключительную жесткость и большую рабочую площадь.
9Машина оснащена тремя рабочими станциями, включая одну маркировочную станцию, с автоматической функцией переключения станций.
10Система зажима предназначена для обработки деталей различной толщины.
11. Оси X и Y управляются сервомоторами, шаровыми винтами и высокоточными линейными проводами, приводимыми в действие двуосной системой CNC для обеспечения точного управления положением ударения.
12Весь процесс обработки полностью автоматизирован, и оператор просто вводит в компьютер чертежи заготовки.

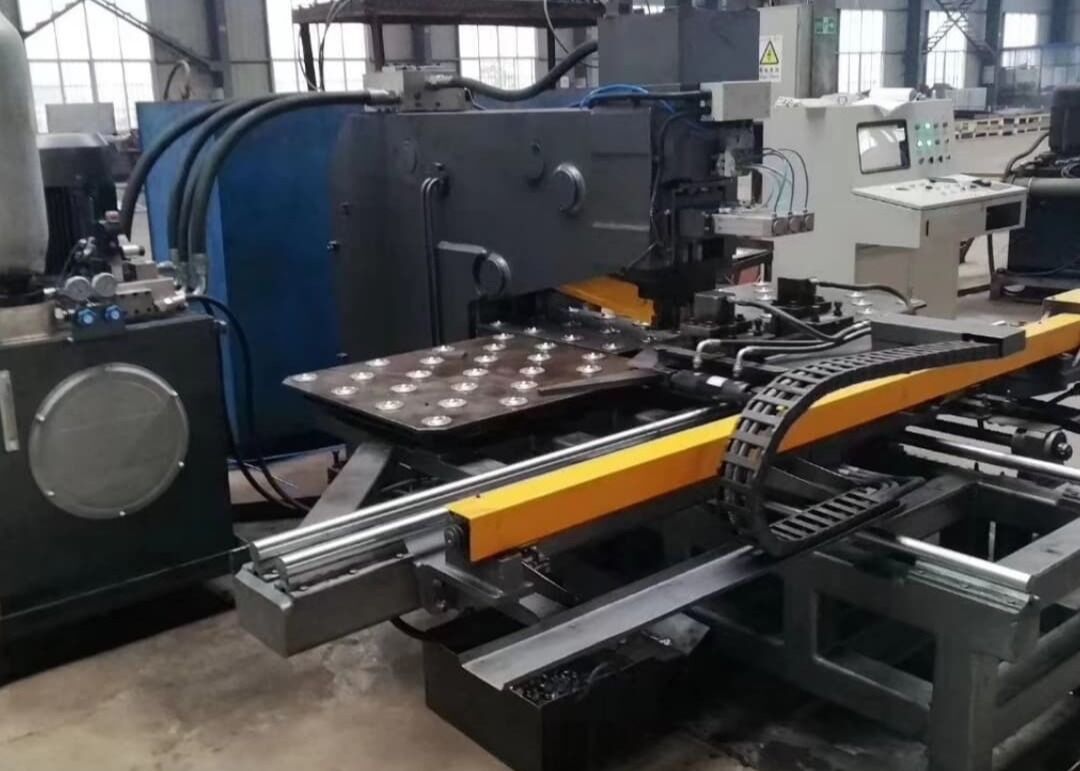

Подробная информация о машине:
Эта специализированная система обработки металлов предназначена для выполнения пункционирования, маркировки и бурения стальных плит, используемых в промышленности по производству стальных башен.Он обеспечивает исключительную точность обработкиВ дополнение к сектору стальных башен, это универсальное оборудование обеспечивает надежное прокалывание, бурение,и возможности маркировки для металлических плит в широком спектре отраслей промышленностиОн обеспечивает высокую рабочую производительность и высокую точность обработки для всех типов металлических деталей.тем самым оптимизируя эффективность рабочего процесса и улучшая качество продукции в различных промышленных приложениях.
