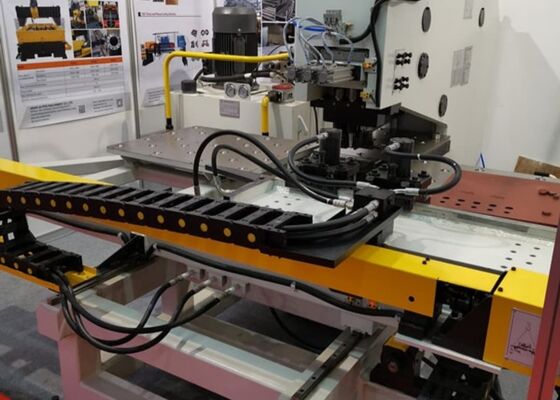

Машины для бурения с помощью ЧПУ BNCZ100 Компании по производству стали
Применимая отрасль:
Высокоспециализированная машина с ЧПУ, предназначенная для пробивания и маркировки стальных плит в стальной промышленности.Он также используется для аналогичных пункционирования и маркировки операций в различных других секторах.
Основной компонент:
Эта машина состоит из основного блока, рабочей скамейки, гидравлической системы зажима, бурового модуля, пробивного модуля, гидравлического силового блока, электрической панели управления и автоматической системы смазки.
Спецификации:
| Модель |
BNCZ100 |
| Максимальный размер заготовки (мм) |
1500*800 |
| Максимальный диаметр пробивания (мм) |
Φ26 |
| Максимальный диаметр бурения (мм) |
Φ50 |
| Конька бурового шпинделя |
/ |
| Толщина плиты (мм) |
Удар |
5～25 (Q235) |
| Бурение |
40 |
| Сила удара (kN) |
1000/1200 |
| Сила маркировки (kN) |
800/1200 |
| Минимальное расстояние между отверстием и краем пластины (мм) |
Удар |
25 |
| Бурение |
Зависит от диаметра отверстия. |
| Размер символа ((мм) |
14*10*19 |
| Качество характера |
12 |
| Степные станции |
4 |
| Скорость подачи сверла (мм/мин) |
25 ~ 280 |
| Движение бурового шпинделя ((мм) |
180 |
| Скорость вращения бурового шпинделя ((r/мин) |
120 ~ 560 |
| Режим программирования |
Программирование команд, программное обеспечение для рисунков или макетных работ Auto CAD |
| Общие размеры L*W*H (м) |
3.2*3*2.6 |
Характеристика продукта:
1Рама машины построена с использованием сварки пластин типа С, обеспечивающей исключительную жесткость при обеспечении обширной рабочей зоны.Он оснащен тремя станциями пробивания, две предназначены для пробивания и одна для маркировки, с автоматическим переключением станции пробивания.Система зажима адаптируема, способна креплять различные заготовки и включает в себя эталонный блок для точного выравнивания.Оси X и Y приводятся в действие сервомоторами и системами шаровых винтовОператоры могут вводить программу на заготовку, которая может быть сохранена и повторно использована для будущих операций.
2. Машина включает в себя технологию CNC и подачу сервомотора, обеспечивающую повышенную эффективность при сохранении постоянной точности для деталей.
3Ключевые функциональные компоненты спроектированы с модульной конструкцией, что облегчает простую техническую поддержку и процедуры ремонта.
4Он способен выполнять как ударные, так и маркировочные операции на одной стальной пластине.
5. Система обеспечивает интуитивное программирование, поддерживает CAD-файлы и плавно интегрируется с программами, генерируемыми программным обеспечением.включая формат NC1.
6Машина оснащена интегрированной системой самодиагностики.
7Оси X и Y управляются сервомоторами, шаровыми винтами и линейными проводами, обеспечивающими исключительную точность.
8Основная конструкция построена из C-образной сварной стальной плиты, обеспечивающей выдающуюся жесткость и просторную рабочую зону.
9Машина имеет три рабочих станции, в том числе одну специальную маркировочную станцию, с функцией автоматического переключения станций.
10Система зажима предназначена для размещения деталей различной толщины.
11. Оси X и Y управляются сервомоторами, шаровыми винтами и высокоточными линейными проводами, приводимыми в действие двуосной системой CNC для обеспечения точного управления положением прокола.
12Весь процесс обработки полностью автоматизирован, и оператор просто вводит в компьютер чертежи заготовки.
Подробная информация о машине:
Эта специализированная система обработки металлов разработана специально для выполнения пункционирования, маркировки и бурения стальных плит, используемых в стальной промышленности.Он гарантирует исключительную точность обработкиПомимо отрасли стальных башен, это универсальное оборудование обеспечивает надежные пробивания, бурение,и возможности маркировки для металлических плит в широком спектре отраслей промышленностиОн постоянно достигает высокой рабочей пропускной способности и точной обработки для различных металлических деталей,тем самым повышая эффективность рабочего процесса и улучшая качество продукции во многих промышленных применениях.
