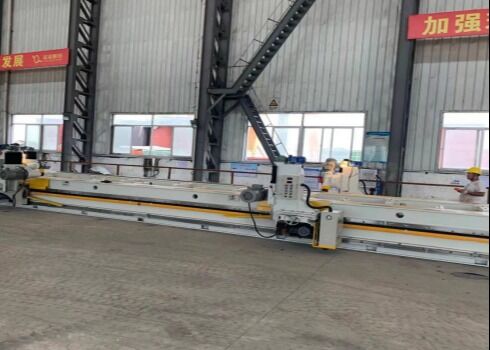

3000-мм фрезерный станок с двойным приводом и двойной силовой головкой без балки модель XB-3
Обзор:
Фрезерный станок серии XB без опорной балки является передовым и эффективным новым фрезерным оборудованием, разработанным и изготовленным нашей компанией. Это единственный продукт, получивший национальный патент на полезную модель, выданный Государственным патентным ведомством. Он широко используется в производстве оборудования в таких отраслях, как сосуды под давлением, котлы, судостроение, крупноформатные опалубки и машиностроение, стальные конструкции, энергетика и химическая промышленность. Он особенно подходит для фрезерования плит из специальных сплавов и новых материалов, а также для предварительной сварки плит.
Состав оборудования:
Оборудование состоит из следующих основных частей: (1) станина, (2) рабочий стол (с электромагнитным патроном), (3) направляющая, (4) подъемная колонна, (5) фрезерная силовая головка, (6) приводная тележка, (7) фрезерная головка, (8) электротехнический шкаф управления, (9) система смазки, (10) токопроводящее устройство, (11) защитное устройство, (12) устройство позиционирования, (13) устройство поддержки материала, (14) краска, (15) режущая головка инструмента.
Технические характеристики:
| № |
Наименование
|
Значение параметра |
Ед. изм.
|
Примечания
|
| 1 |
Эффективная длина фрезерования
|
3000 |
мм |
Две силовые головки одновременно режут в одном направлении за один проход, обеспечивая эффективную длину резания 3000 мм.
|
| 2 |
Толщина обрабатываемой плиты
|
5-300 |
мм |
|
| |
Ширина обрабатываемой плиты
|
100 |
мм |
Ширина листа не менее 100 мм.
|
| 3 |
Угол фрезерования |
0-85,
-45-0
|
º |
Угол переднего скоса: 0-85°
Угол заднего скоса: 0--45°
|
| 4 |
Скорость быстрого перемещения
|
2500 |
мм/мин |
|
| 5 |
Скорость фрезерования |
100-1500 |
мм/мин |
В зависимости от материала и глубины резания
|
| 6 |
Максимальный ход горизонтального фрезерования |
≥300мм |
|
| 7 |
Максимальный ход вертикального фрезерования |
≥500мм |
|
| 8 |
Шероховатость обрабатываемой поверхности |
Ra3.2-12.5 |
В зависимости от скорости перемещения
|
| 9 |
Прямолинейность направляющих станины
|
≤0.40мм/3000 |
Одностороннее |
| 11 |
Скорость вращения фрезерной силовой головки
|
960 |
об/мин |
Безмасляный планетарный тип DLT-2, простой и практичный |
| 13 |
Диаметр фрезерной головки
|
125 |
мм |
Универсальный 160
|
| 14 |
Количество электропостоянных магнитных патронов (размер патрона 400x220)
|
6 |
комплект |
Произведено специализированным производителем, не собственное производство нашей компании |
| 15 |
Сила всасывания электропостоянного магнитного патрона |
3 |
Т |
|
| 16 |
Ручное устройство упора материала
|
4 |
комплект |
Прямолинейность 0,40 мм/30000
|
| 17 |
Основная рама поддержки материала
|
5 |
комплект |
1,2 м/верхняя поверхность с универсальными роликами |
| 18 |
Высота рабочего стола от земли |
900 |
мм |
Высота монтажной прокладки 50 мм
|
| 19 |
Ширина рабочего стола
|
520 |
мм |
Ширина вертикального рабочего стола |
| 20 |
Эффективная длина зажима рабочего стола |
3000 |
мм |
Общая длина рабочего стола: 5500 мм
|
| 19 |
Мощность двигателя подачи
|
1,5 |
кВт |
Частотный преобразователь Schneider Electric
|
| 20 |
Мощность фрезерного двигателя
|
7,5 |
кВт |
Регулировка скорости с помощью частотного преобразователя. Частотный преобразователь Schneider Electric. |
| 21 |
Мощность подъемного двигателя
|
0,75 |
кВт |
|
| 22 |
Мощность двигателя насоса смазки |
100 |
Вт |
|
| 23 |
Габариты оборудования
|
Длина 5500 мм × 2700 мм (включая опорную раму) × Высота 2100 мм
|
| 24 |
Источник питания |
Трехфазная трехпроводная сеть 380 В переменного тока (±15%), 50 Гц (±1 Гц)
|
| 25 |
Условия окружающей среды
|
-10°C до -45°C, Относительная влажность: 20%—95%
|
| 26 |
Шум станка на холостом ходу
|
<85 дБ(А) |
| 27 |
Высота над уровнем моря |
<1500 м |
Конструктивные особенности:
1. Станина изготовлена из высококачественных листов углеродистой стали, имеет сварную бесшовную конструкцию и рациональную компоновку. Это обеспечивает прочную конструкцию, повышенную жесткость и удобство транспортировки. Кроме того, она подвергается общей термической обработке для эффективного снятия внутренних напряжений. Станина выполнена в виде подвесной конструкции с параллельными вертикальными направляющими, обеспечивая единую опорную поверхность после обработки, гарантируя прямолинейность при фактической резке (по сравнению с базовыми и подвесными комбинациями, имеющими две опорные поверхности, эта конструкция лучше обеспечивает прямолинейность).
2. Стол использует электромагнитные патроны для фиксации заготовки, обеспечивая удобство эксплуатации и достаточное пространство для установки. Каждый патрон имеет размеры 220×400 мм (ширина × длина), 6 патронов расположены вдоль длины, эффективно уменьшая расстояние всасывания стола.
3. Сегментные закаленные направляющие: (конфигурация высшего класса) Размеры направляющих: 40*80*600 мм, материал: 40CrMo, цельнозакаленные и отпущенные, высокочастотно закаленные до твердости HRC48-50, прецизионно шлифованные для обеспечения точного сегментного соединения. Если оборудование использовалось в течение длительного периода, направляющие могут быть сняты для ремонта или замены для восстановления точности и продления срока службы оборудования; прямолинейность не превышает 0,40 мм/3000 мм.
4. Подъемная колонна: Колонна крепится болтами к ползуну. Ползун изготовлен из высокопрочного чугуна (HT-250), цельнолитой и затем обработанный. Ползун может перемещаться влево и вправо по направляющим станины, а колонна может перемещаться вперед и назад перпендикулярно станине. Винт подъемного ползуна на колонне приводится в движение двигателем и редуктором для достижения электрического подъема и опускания или ручного подъема. Концевые выключатели установлены с обеих сторон (верхней и нижней) подъемной колонны, чтобы гарантировать, что силовая головка не превысит диапазон своего хода из-за халатности оператора во время подъема, тем самым предотвращая несчастные случаи.
5. Фрезерная силовая головка использует высококачественную, собственного производства фрезерную головку, специально разработанную для кромкофрезерных станков (стабильный продукт, самостоятельно разработанный и изготовленный компанией). Фрезерная силовая головка установлена на подъемном ползуне с левой стороны колонны и может электрически подниматься и опускаться с помощью винта ползуна колонны. Для точной регулировки требуется ручная регулировка для обеспечения безопасности и точности при установке инструмента. Вал червячной передачи на ползуне может быть наклонен под соответствующим углом к горизонтальной плоскости, что позволяет обрабатывать переднюю грань (0-85°) и нижнюю грань (0--45°) торцевой или фаски. Скорость подачи фрезерования может регулироваться в любое время для удовлетворения потребностей фрезерования на любой скорости и быстрого возврата. Он также имеет функцию возвратно-поступательного фрезерования.
6. Приводная тележка имеет нестандартную, увеличенную конструкцию и является отдельно разработанным узлом. Шестерни и редукторы установлены на большом ползуне, а шестерни зацепляются с рейкой направляющей. Низкошумный редуктор с высоким крутящим моментом и параллельными валами с закаленными шестернями приводит машину в движение с помощью двигателя с регулируемой частотой. Частотный преобразователь через контроллер обеспечивает бесступенчатое регулирование скорости ходового механизма. Подробные скорости перемещения и фрезерования отображаются на цифровом дисплее на панели управления фрезерного станка. Это удобно, быстро и очень эффективно. Этот станок имеет две независимые приводные тележки, которые могут управляться независимо или совместно. Между двумя тележками установлено устройство безопасности от столкновений.
7. Фрезерная головка: Фрезерная головка этого станка использует высококачественную отечественного производства фрезерную головку, специально предназначенную для фрезерных станков, соответствующую национальным стандартам. На основе требований заказчика к обработке высокопрочных стальных плит Q345D используется фрезерная головка диаметром 125-160 мм с углом 75°, чтобы уменьшить площадь контакта при резке, снизить температуру резания и уменьшить износ инструмента. Могут использоваться твердосплавные пластины из высоколегированных сплавов серии YW.
8. Электротехнический шкаф управления: Имеется два комплекта электротехнических шкафов управления. Один комплект установлен на правой колонне с правой стороны станины и в основном управляет общим электропитанием. Другой комплект электротехнических шкафов управления стационарно установлен на приводных тележках. Панель управления электрооборудованием установлена на колонне, рядом с рабочей поверхностью. Нажатие необходимых кнопок позволяет управлять станком для нормального фрезерования. Скорость перемещения и скорость силовой головки отображаются в цифровом виде на панели управления.
