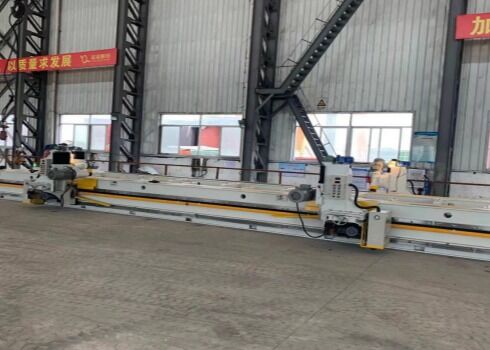

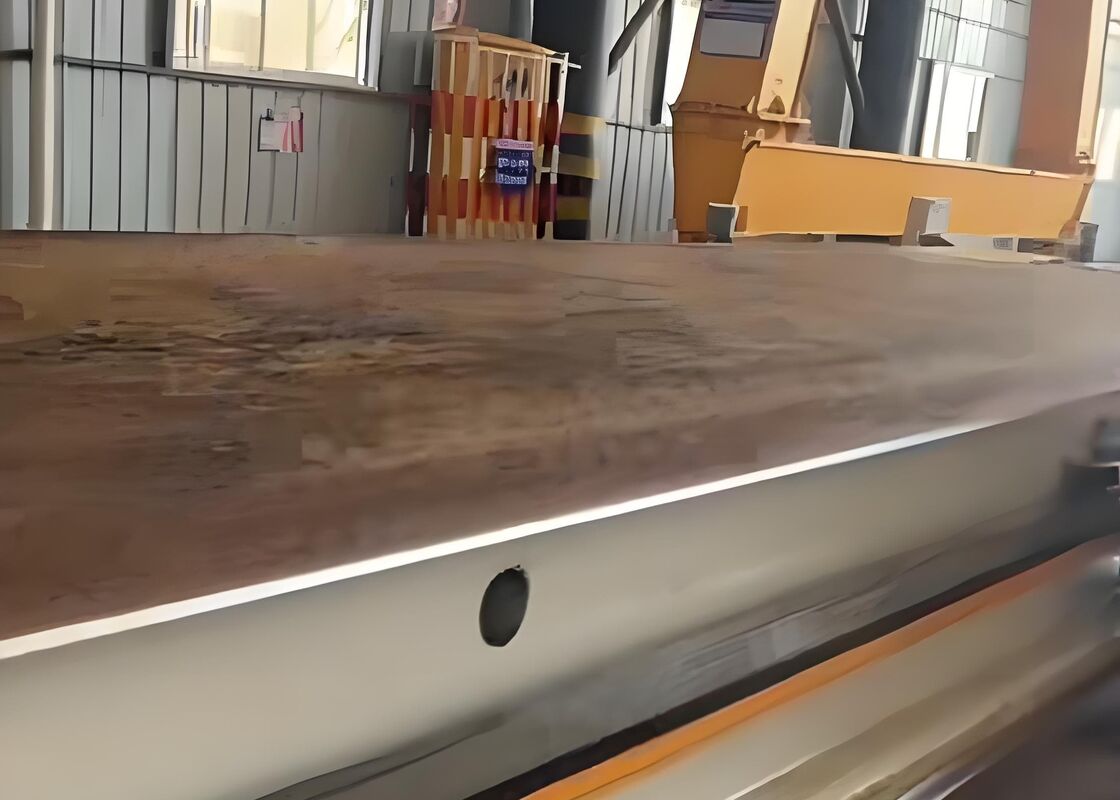

5-300 мм Толщина обрабатывающей пластины Двухприводная фрезерная машина 100 мм Ширина обрабатывающей пластины
Обзор:
Фрезерная машина серии XB без пучка давления является передовым и эффективным новым фрезерным оборудованием, независимо разработанным и изготовленным нашей компанией,и это единственный продукт, который получил национальный патент на полезную модель, выданный Государственным патентным ведомствомОн широко используется в производстве оборудования в таких отраслях, как сосуды под давлением, котлы, судостроение, большие формовые работы и машины, стальные конструкции, электроэнергия и химикаты,и особенно подходит для фрезирования специальных сплавных плит и новых материалов, а также для предварительной сварки пластин.
Состав оборудования:
Оборудование в основном состоит из следующих частей: (1) машинного ложка, (2) рабочего стола (с электромагнитным колпаком), (3) рулевой рельса, (4) подъемной колонны, (5) фрезерной головки, (6) силовой тележки,(7) голова фрезерного резчика, (8) электрическая контрольная коробка, (9) смазочное устройство, (10) проводящее устройство, (11) защитное устройство, (12) устройство позиционирования, (13) устройство поддержки материала, (14) краска, (15) режущая головка режущего инструмента.
Спецификации:
| Нет |
Позиции
|
Значение параметра |
Единица
|
Примечания
|
| 1 |
Эффективная длина фрезы
|
3000 |
мм |
Двойные силовые головки одновременно режутся в одном направлении в одном проходе, достигая эффективной резки 3000 мм.
|
| 2 |
Толщина обрабатывающей пластины
|
5 - 300 |
мм |
|
| |
Ширина станковой пластины
|
100 |
мм |
Ширина листа не менее 100 мм.
|
| 3 |
Угол фрезы |
0-85,
-45-0
|
o |
Передний угол наклона: 0°85°
Угол задней косы: 0-45°
|
| 4 |
Быстрая скорость проезда
|
2500 |
мм/мин |
|
| 5 |
Скорость фрезы |
100-1500 |
мм/мин |
На основе материала и глубины резки
|
| 6 |
Максимальный горизонтальный фрезерный ход |
≥ 300 мм |
|
| 7 |
Максимальный вертикальный фрезерный ход |
≥ 500 мм |
|
| 8 |
Грубость поверхности обработки |
Ра3,2-12.5 |
На основе скорости ходьбы
|
| 9 |
Прямость направляющей части постели
|
≤ 0,40 мм/3000 |
Односторонние |
| 11 |
Мощность фрезерной головки
|
960 |
r/min |
Нефтяной планетарный тип DLT-2, простой и практичный |
| 13 |
Диаметр фрезерного резчика
|
125 |
мм |
Универсальный 160
|
| 14 |
Количество электромагнитных магнетиков (размер магнетиков 400x220)
|
6 |
Установлено |
Изготовлено профессиональным производителем, не изготовлено нашей компанией |
| 15 |
Мощность всасывания электромагнитного постоянного магнита |
3 |
T |
|
| 16 |
Ручное устройство остановки материала
|
4 |
Установлено |
Прямость 0,40 мм/30000
|
| 17 |
Основная материальная опора
|
5 |
Установлено |
1.2М/верхняя поверхность с универсальными колесами |
| 18 |
Высота рабочего стола от земли |
900 |
мм |
Высота установки 50 мм
|
| 19 |
Ширина рабочего стола
|
520 |
мм |
Вертикальная ширина рабочего стола |
| 20 |
Эффективная длина зажима рабочего стола |
3000 |
мм |
Общая длина рабочего стола: 5500 мм
|
| 19 |
Мощность питающего двигателя
|
1.5 |
KW |
Преобразователь частот Schneider Electric
|
| 20 |
Мощность фрезерного двигателя
|
7.5 |
KW |
Изменный частотный регулятор скорости, преобразователь частот Schneider Electric. |
| 21 |
Мощность подъемного двигателя
|
0.75 |
KW |
|
| 22 |
Мощность двигателя смазочного масляного насоса |
100 |
W |
|
| 23 |
Размеры оборудования
|
Длина 5500 мм × 2700 мм (включая опорную раму) × высота 2100 мм
|
| 24 |
Электрическое питание |
Трехфазный трехпроводной 380VAC (±15%), 50Hz (±1Hz)
|
| 25 |
Условия окружающей среды
|
-10°C до -45°C, относительная влажность: 20%-95%
|
| 26 |
Шум при бездействии станков
|
< 85 дБ ((А) |
| 27 |
Высота |
< 1500 м |
Структурные особенности:
1Система смазки: используется автоматическая система смазки.с использованием автоматического метода смазки с временным и измеренным временемВо время работы машины, смазка направляющих рельсов может быть выполнена по мере необходимости, что удобно и быстро.
2Проводящее устройство: для путешествующих кранов используется безопасная и надежная четырехъядерная скользящая контактная линия.
3. защитное устройство: оборудование использует устройство мягкого трения в точках контакта с проводниковыми рельсами,обеспечивая вторичную защиту и предотвращая попадание железных оттенков во внутреннюю сторону слайдной пластины, обеспечивая безопасность и надежность. The electro-permanent magnet chuck should be designed with an electromagnetic protection mechanism to ensure that the suction force of the chuck does not disappear in the event of a sudden power failure, предотвращая отбивание фрезерной головкой заготовки из-за инерции и вызывая аварию безопасности.между двумя блоками установлены электрические устройства безопасности от взаимного столкновенияОси Y и Оси Z направляющие рельсы оснащены крышками для защиты, главным образом для предотвращения повреждения направляющих рельсов от внешних сил и резки.
4Устройство расположения: на боковой стороне рабочего стола возле фрезерной головы расположено ручное устройство остановки.Это устройство для остановки должно быть удалено вручную, прежде чем можно начать фрезерную работу..
5Устройство для поддержки материала: на одной стороне рабочего стола расположена вспомогательная рама для поддержки загрузки больших деталей.Верхняя поверхность оснащена полиуретановыми роликами для обеспечения точной и легкой подачиОн также имеет небольшой отпечаток, удобный в использовании и легкий в эксплуатации.Материальная опорная рама имеет размеры 1200x120x120x6 мм и оснащена универсальными роликами на верхней поверхности (3 ролика на опорную раму)В общей сложности 5 комплектов установлены по всей длине оборудования.
6. Краска: Праймер - это антиржавая краска, а верхнее покрытие - оранжевая кожаная краска. Цвет - стандартный заводской цвет нашей компании, GY09 ледяной серый, с красными и желтыми акцентами на защитных областях.Эстетически приятный.
7. режущий инструмент и режущая головка: исходя из условий обработки высокопрочной стальной пластины Q460 C заказчика,для уменьшения зоны соприкосновения режущей части используется высокопрочная 75° головка резака Φ125-160, уменьшить температуру резки и износ вставки; можно использовать карбидные вставки серии YT/YW.
