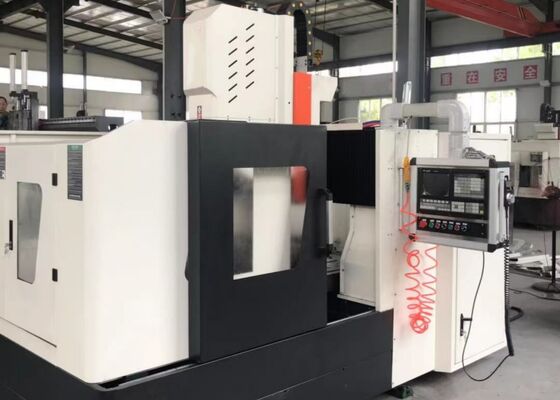

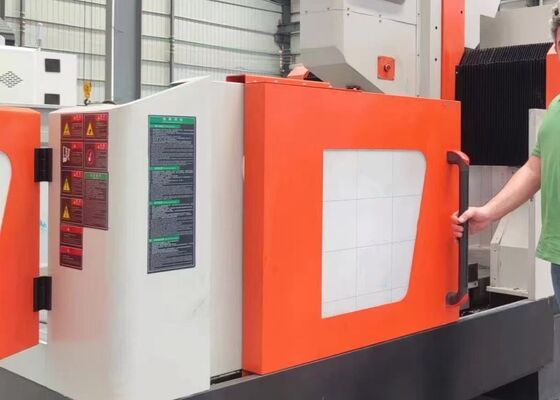

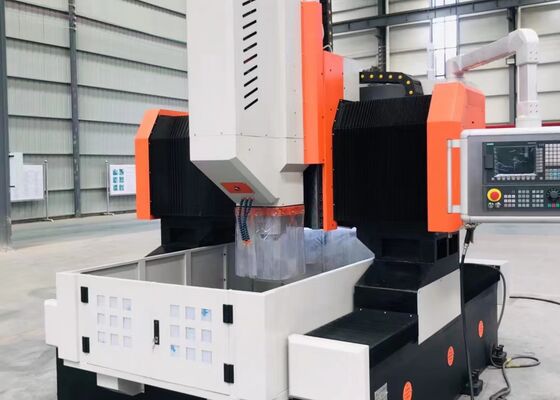

Используется для трубных пластин, фланцев, сверлильного станка с ЧПУ, мощность серводвигателя шпинделя 11 кВт

Используется для трубных пластин, фланцев, сверлильного станка с ЧПУ, мощность серводвигателя шпинделя 11 кВт

Введение продукта:

Оборудование специально разработано для обработки трубных решеток и фланцев с диаметром опорных отверстий до 80 мм. Его основные функции включают сверление, развертывание, растачивание, нарезание резьбы, снятия фасок и фрезерование. Подходит для использования как с твердосплавными, так и с обычными сверлами. Система управления ЧПУ удобна для пользователя и упрощает работу. Станок неизменно обеспечивает исключительную точность и производительность.

Конфигурация продукта:

Особенности продукта

1. Рама и поперечина станка изготовлены из сварных стальных конструкций и подвергнуты комплексной термообработке для снятия напряжений, чтобы гарантировать высокую точность. Рабочий стол, поперечно-скользящий стол и подъемник изготовлены из чугуна, что обеспечивает превосходную долговечность и жесткость конструкции.

2. Двойная система сервопривода по обе стороны от оси X обеспечивает точное и синхронизированное движение портала, гарантируя превосходную перпендикулярность между осями Y и X.

3. Рабочий стол изготовлен из высококачественного чугуна, что обеспечивает надежную работу, отличную жесткость и долговременную стабильность.

4. Сверлильный шпиндель имеет высокожесткую прецизионную конструкцию BT40 и оснащен внутренней системой подачи СОЖ для повышения эффективности обработки и упрощения замены инструмента. Диапазон скоростей шпинделя простирается от 30 до 3000 об/мин.

5. Две пластинчато-цепные системы транспортировки стружки расположены по обе стороны рабочего стола. Эти устройства эффективно собирают металлическую стружку и охлаждающую жидкость, обеспечивая эффективное удаление стружки и рециркуляцию охлаждающей жидкости.

6. Станок оснащен как внутренней, так и внешней системой подачи СОЖ, каждая из которых обеспечивает достаточное давление и пропускную способность для оптимальной производительности обработки. Также встроены устройства контроля уровня охлаждающей жидкости, обеспечивающие эффективную смазку и охлаждение режущих инструментов во время работы.

7. Машина оснащена централизованной автоматической системой смазки, которая обеспечивает непрерывную и надежную смазку ключевых компонентов движения, включая направляющие, шариковые винты и подшипники качения, помогая продлить срок службы этих критически важных элементов.

8. Система управления ЧПУ модели 828D предлагает комплексную функциональность, интегрированное программирование CAD-CAM, удобное управление, а также функции автоматического оповещения и компенсации ошибок.

9. Станок оснащен ключевыми компонентами всемирно известных брендов, включая линейные роликовые направляющие, шариковые винты, серводвигатели и приводы, шпиндель, систему управления с ЧПУ, гидравлические насосы и клапаны, а также насосы охлаждения. Это гарантирует исключительную надежность и неизменно стабильные эксплуатационные характеристики.

Портальный станок для резки пластин с ЧПУ — это надежное промышленное решение, тщательно разработанное для точной обработки пластинчатых компонентов и конструктивных деталей. Он специально разработан для обработки таких деталей, как фланцы, диски, кольца и плоские пластины, при условии, что толщина материала остается в пределах назначенного эффективного диапазона обработки станка.

На предприятиях по производству стали этот сверлильный станок выполняет высокоточные операции сверления и фрезерования конструкционных плит и соединительных элементов, обеспечивая надежную основу для строительства прочных и надежных стальных конструкций. В ветроэнергетическом секторе он обеспечивает точную обработку башен и фланцев ветряных турбин, гарантируя, что эти критически важные компоненты смогут выдерживать сложные условия окружающей среды, включая высокие ветровые нагрузки и колебания температуры. В мостостроении машина обрабатывает мостовые балки и опорные конструкции, обеспечивая создание надежных и прочных соединений, способных выдерживать динамические нагрузки на протяжении всего срока службы моста.
