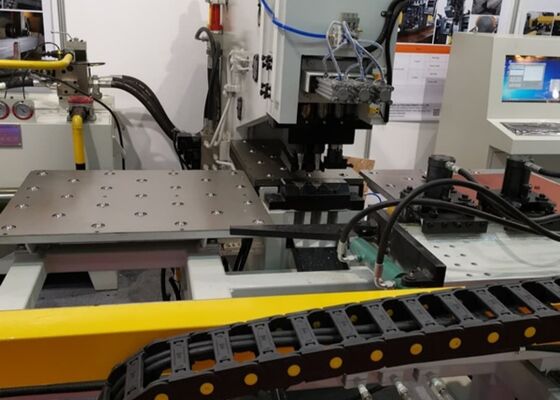

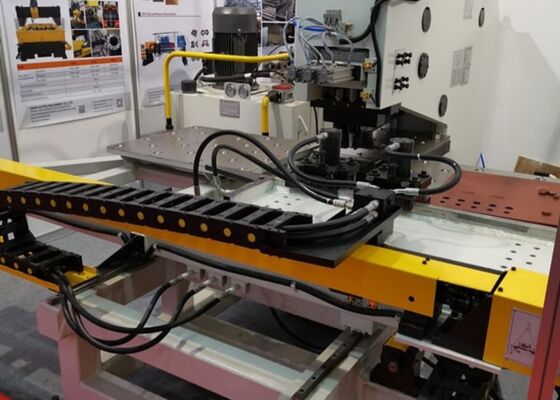

CNC соединительные пластины пробивающие машины мост угол стальной промышленности использование
Применимая отрасль:
Машина, используемая для высокоэффективного пробивания на соединительных пластинах, широко используемая в мостовой, угловой стальной и стальной конструкции и т.д.
Спецификации:
| Модель |
BNC100 |
| Максимальный размер заготовки (мм) |
1500*800 |
| Максимальный диаметр пробивания (мм) |
Φ26 |
| Максимальный диаметр бурения (мм) |
/ |
| Конька бурового шпинделя |
/ |
| Толщина плиты (мм) |
Удар |
5～25 (Q235) |
| Бурение |
/ |
| Сила удара (kN) |
1000/1200 |
| Сила маркировки (kN) |
800/1200 |
| Минимальное расстояние между отверстием и краем пластины (мм) |
Удар |
25 |
| Бурение |
/ |
| Размер символа ((мм) |
14*10*19 |
| Качество характера |
12 |
| Степные станции |
3 |
| Скорость подачи сверла (мм/мин) |
/ |
| Движение бурового шпинделя ((мм) |
/ |
| Скорость вращения бурового шпинделя ((r/мин) |
/ |
| Режим программирования |
Программирование команд, программное обеспечение для рисунков или макетных работ Auto CAD |
| Общие размеры L*W*H (м) |
3.2*3*1.9 |
Характеристики конструкции:
1Рама машины имеет структуру сварной стальной плиты типа С, обеспечивающую отличную жесткость и просторную рабочую зону.
2Машина оснащена тремя станциями обработки (включая одну маркировочную станцию), с автоматической сменой станции для повышения эффективности работы.
3Система зажима предназначена для размещения деталей различной толщины.Рабочая деталь поддерживается на рабочем столе с перемещением шариков для плавной обработки и точного расположения.
4. X-ось и Y-ось управляются сервомоторами, шаровыми винтами и точными линейными направлениями. Двуосевая система управления CNC обеспечивает точное позиционирование и точные пункционные операции.
5. Весь процесс обработки полностью автоматизирован. Операторам нужно только импортировать чертежи заготовки в систему управления, что значительно упрощает работу и повышает производительность.
Подробности:

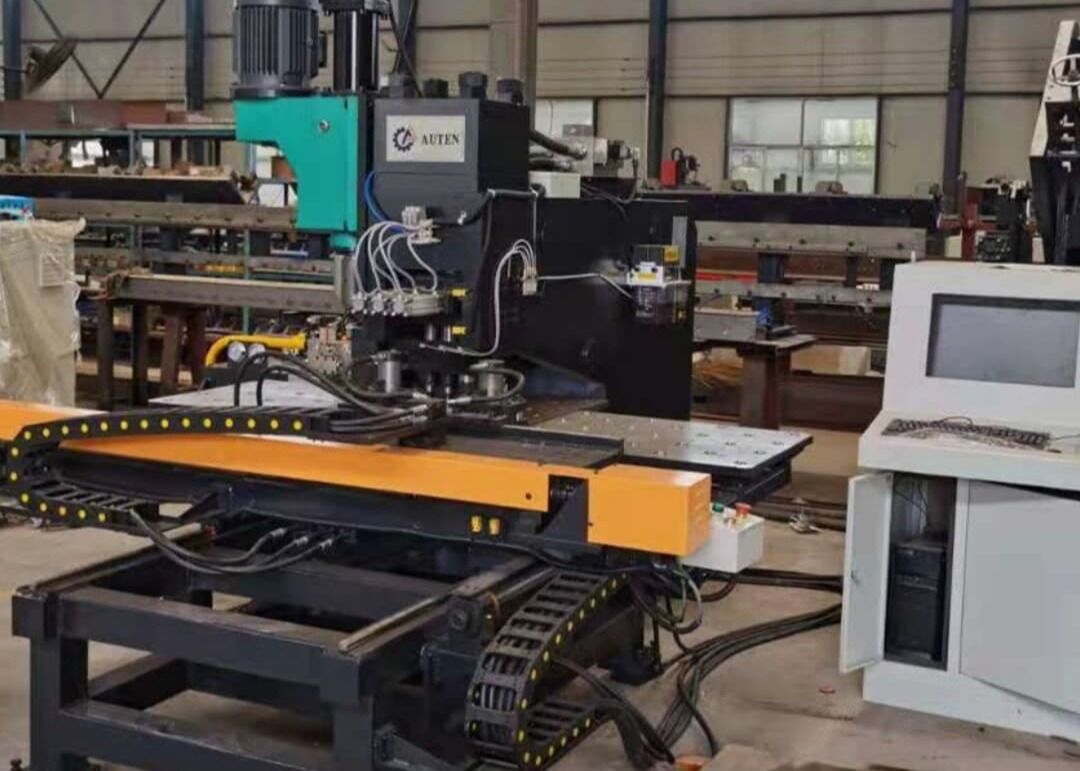

1Открытая конструкция в форме буквы C: машина имеет открытую конструкцию типа C, обеспечивающую большое пространство для удобной работы и улучшенной доступности.
2. полностью сварная конструкция из стали: рама, основание и рабочий стол построены полностью из сварных стальных плит, которые подвергаются обработке с уменьшением напряжения для обеспечения высокой прочности,отличная жесткость, и долговечность.
3Четыре орудия: машина оснащена четырьмя стандартными орудиевыми станциями: две для пробивания, одна для бурения и одна для маркировки.Изменения положения инструмента выполняются автоматически для эффективной работы.
4Система зажима: машина оснащена двумя гидравлическими зажимательными устройствами для надежного удержания стальных плит на рабочем столе.Система предназначена для размещения деталей различных размеров и толщиныВ сочетании с ориентировочными блоками для позиционирования и рабочим столом для переноса шаров он обеспечивает точное позиционирование и плавную обработку материала.
5Движущийся рабочий стол: Движение рабочего стола управляется сервомоторами и точными шаровыми винтами, что позволяет точно и стабильно позиционировать пластину.две гидравлические зажимы надежно держат заготовку для поддержания точности обработки и стабильности работы.
6. X-оси и Y-оси движения: X и Y-оси приводятся в движение двумя линейными двойными высокомощными линейными рулевыми гидами с обеих сторон, вместе с точными шаровыми винтами и высокоинерционными сервомоторами переменного тока,обеспечение исключительной точности позиционирования и бесперебойного управления движением.
7Система смазки толкательного типа: машина оснащена системой ручной смазки как для линейных проводов, так и для шаровых винтов.обеспечение постоянного обслуживания и долгосрочной надежности эксплуатации.
8Конфигурация: все важнейшие гидравлические и электрические компоненты этой машины импортированы от международно признанных производителей, обеспечивающих превосходное качество, высокую надежность, высокую производительность и высокую производительность.низкий уровень отказов, и продленный срок службы.
Подробная информация о машине:
Эта передовая система обработки металлов специально разработана для выполнения пункционирования, маркировки и бурения стальных плит для производства стальных башен.Он обеспечивает высокую точность обработкиПомимо отрасли стальных башен, это универсальное оборудование обеспечивает надежное прокалывание, бурение,и возможности маркировки для металлических пластин в широком спектре промышленных примененийОн обеспечивает высокую рабочую эффективность и точную обработку для всех типов металлических деталей.тем самым оптимизируя рабочий процесс и повышая качество продукции в различных производственных средах.
