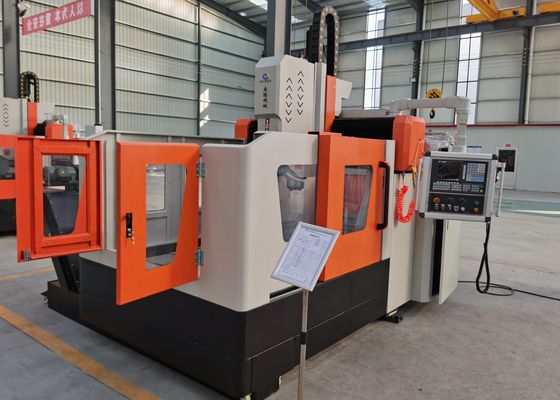

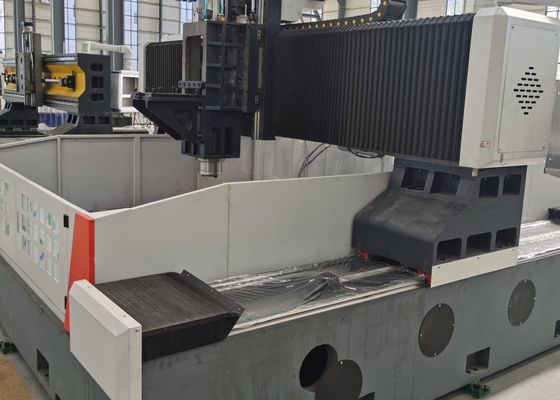

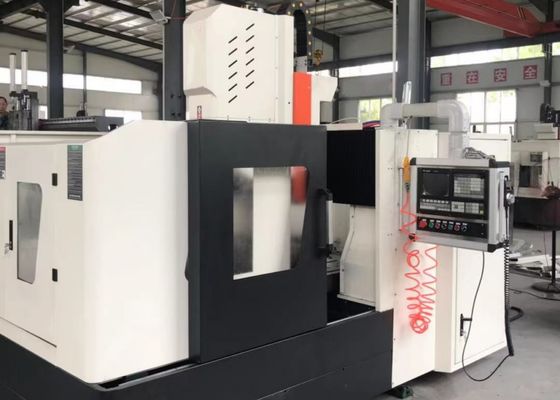

11KW Серво спиндовый двигатель мощность Gantry CNC буровая машина для фланцевого листа металла

сверлильный станок с ЧПУ на портале мощности серводвигателя шпинделя 11 кВт для листового металла фланца

Введение продукта:

Оборудование специально создано для прецизионной обработки трубных решеток и фланцев с отверстиями диаметром до 80 мм. Его основные возможности включают сверление, развертывание, растачивание, нарезание резьбы, снятия фасок и фрезерование. Станок совместим как с твердосплавными, так и с обычными сверлами. Система управления ЧПУ интуитивно понятна, что обеспечивает простоту работы. Машина неизменно обеспечивает превосходную точность и эксплуатационные характеристики.

Конфигурация продукта:

Особенности продукта

1. Рама и поперечина станка изготовлены из сварных стальных конструкций и проходят комплексную термообработку для снятия напряжений для обеспечения оптимальной точности. Рабочий стол, поперечно-скользящий стол и подъемник изготовлены из чугуна, что обеспечивает исключительную долговечность и жесткость конструкции.

2. Двойная система сервопривода, расположенная по обе стороны от оси X, обеспечивает точное и синхронизированное движение портала, сохраняя отличную перпендикулярность между осями X и Y.

3. Рабочий стол, изготовленный из высококачественного чугуна, гарантирует надежную работу, исключительную жесткость и долговременную стабильность размеров.

4. Сверлильный шпиндель имеет высокожесткую прецизионную конфигурацию BT40 и оснащен внутренней системой подачи СОЖ для повышения эффективности обработки и упрощения замены инструмента. Шпиндель работает на скоростях от 30 до 3000 об/мин.

5. Две пластинчато-цепные системы конвейера стружки установлены по обе стороны рабочего стола, эффективно собирая металлическую стружку и охлаждающую жидкость, тем самым способствуя эффективному удалению стружки и рециркуляции охлаждающей жидкости.

6. Станок оснащен как внутренней, так и внешней системой подачи СОЖ, каждая из которых обеспечивает достаточное давление и расход для оптимизации производительности обработки. Встроенный контроль уровня СОЖ обеспечивает непрерывную смазку и охлаждение режущего инструмента во время работы.

7. Централизованная автоматическая система смазки обеспечивает непрерывную и надежную смазку критически важных компонентов движения, включая направляющие, шариковые винты и подшипники качения, продлевая срок службы этих важных элементов.

8. Система управления ЧПУ использует модель 828D, предлагающую расширенную функциональность, интегрированное программирование CAD-CAM, удобное управление и функции автоматического оповещения и компенсации ошибок.

9. Ключевые компоненты производятся всемирно признанными брендами, включая линейные роликовые направляющие, шариковые винты, серводвигатели и приводы, шпиндель, систему управления с ЧПУ, гидравлические насосы и клапаны, а также насосы охлаждения, что обеспечивает исключительную надежность и постоянную стабильность работы.

Портальная система обработки пластин с ЧПУ представляет собой надежное промышленное решение, специально разработанное для точной обработки пластинчатых компонентов и конструктивных элементов. Он особенно подходит для обработки таких заготовок, как фланцы, диски, кольца и плоские пластины, при условии, что толщина материала находится в пределах эффективного диапазона обработки станка.

На предприятиях по производству стали этот сверлильный станок выполняет высокоточное сверление и фрезерование конструкционных плит и соединительных компонентов, обеспечивая надежную основу для строительства прочных стальных конструкций. В ветроэнергетическом секторе он обеспечивает точную обработку башен и фланцев ветряных турбин, позволяя этим критическим компонентам выдерживать экстремальные условия окружающей среды, включая сильную силу ветра и колебания температуры. В проектах строительства мостов машина эффективно обрабатывает мостовые балки и опорные конструкции, создавая надежные и долговечные соединения, способные выдерживать динамические эксплуатационные нагрузки в течение всего срока службы конструкции.
