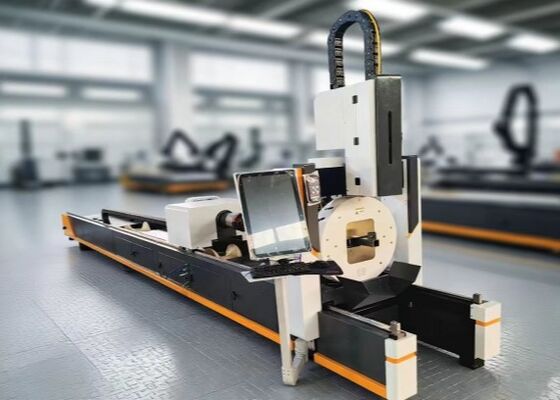

Модель LC2412 CNC лазерная трубная машина для обработки труб из углерода/нержавеющей стали

Модель LC2412 Станок для обработки лазерных труб с ЧПУ для труб из углеродистой/нержавеющей стали

Введение продукта:

Станок для лазерной резки труб в первую очередь предназначен для обработки широкого спектра труб и трубчатых материалов, включая обычные трубы из углеродистой стали, трубы из нержавеющей стали, трубы из алюминиевых сплавов и медные трубы. Он обеспечивает высокоточную резку с гладкими краями без заусенцев, гарантируя минимальную термическую деформацию и превосходную точность размеров. Система поддерживает сложные схемы резки, включая резку под углом, надрезы и отверстия, что делает ее универсальной для применения в металлообработке, проектировании конструкций и промышленном производстве. Его передовая лазерная технология обеспечивает эффективную, автоматизированную работу, сохраняя при этом стабильное качество для различных типов материалов и толщин.

Технические параметры продукта

1.2Основной состав продукта

Основными компонентами серийного станка для резки оптоволоконных труб являются: двигатель станка, система управления, лазер, охладитель и т. д.

1.3.Основная часть двигателя станка

Основная часть станка является основной частью станка для резки оптоволоконных труб, функция резки и точность резки реализуются основной частью, основной частью станины и передним патроном, задним патроном, устройством балки и оси X, устройством оси Z, лазерной головкой, устройством поддержки колеса переменного диаметра, вспомогательной системой (смазка, воздушный путь и водный путь), электрическим шкафом управления, рабочим экраном, панелью управления и т. д.

1.4 Электрическая часть управления

Электрическая система управления станком для резки оптоволоконных труб является важной частью обеспечения бесперебойной работы различной графики. Электрическая система управления в основном состоит из системы числового программного управления и низковольтной электрической системы.
Станок с ЧПУ оснащен высокопроизводительной системой ЧПУ, которая основана на операционной платформе Windows, обеспечивает стабильную и надежную работу и обладает характеристиками быстрой скорости вставки, удобного управления, хороших динамических характеристик и высокой грузоподъемности.

1.5 Электрическая система низкого напряжения

Низковольтная электрическая система расположена в электрошкафу управления, который является интерфейсной частью электрического управления всей машиной. Различные оригинальные компоненты электрической системы производятся известными производителями в стране и за рубежом, чтобы обеспечить стабильность, надежность и чувствительность в работе. Приводной двигатель представляет собой серводвигатель переменного тока, серводвигатель переменного тока используется для привода осей X и Y станка, характеризуется хорошими характеристиками ускорения, быстрой скоростью реакции, осью Z станка для оси подачи, с использованием серводвигателя переменного тока (с удерживающим замком). Привод: режущая головка оси Z, характеристики для хороших характеристик динамического реагирования, как последующее управление, так и управление ЧПУ.

2.Структура, функции и принцип работы основных компонентов или функционального блока

2.1 Корпус кровати

С помощью системы числового управления для управления приводом серводвигателя переменного тока зубчатая рейка привода двигателя обеспечивает возвратно-поступательное движение в направлении Y, обеспечивая быстрое движение. Стойка Y-вала и линейная направляющая изготовлены из высокоточных продуктов, чтобы эффективно обеспечить точность передачи; контролировать ограничительные выключатели на обоих концах пути и устанавливать жесткие ограничительные устройства для эффективного обеспечения безопасности станка. Главный двигатель оснащен автоматической смазкой движущихся частей станины, чтобы обеспечить работу движущихся частей в хорошем состоянии и увеличить срок службы направляющей, шестерни и стойки.

2.2 Поперечина и устройство осей X и Z
Луч устраняет внутреннее напряжение после отжига, а время вибрации затем обрабатывается после черновой обработки, чтобы обеспечить жесткость и стабильность подвижного элемента лазерной головки. Ось X и ось Z приводятся в движение высокоточным модулем. В процессе движения концевой выключатель контролирует ход до ограничения, а на обоих концах имеются механические ограничители с эластичной подушкой, обеспечивающие безопасность работы системы.

Устройство оси Z в основном осуществляет верхнее и нижнее перемещение лазерной головки. Верхнее и нижнее перемещение лазерной головки осуществляется системой числового управления, управляющей серводвигателем, а двигатель приводит в движение линейный модуль, который приводит в движение возвратно-поступательное движение скейтборда по оси Z вверх и вниз. На верхнем и нижнем концах используются бесконтактные переключатели для управления ходом, чтобы обеспечить безопасность и надежность движения.

Это оборудование, предназначенное в первую очередь для резки труб из различных материалов, подходит для обычных труб из углеродистой стали, труб из нержавеющей стали, труб из алюминиевых сплавов и медных труб. Он способен точно обрабатывать различные материалы, обеспечивая чистый и точный рез, сохраняя при этом целостность поверхностей труб. Эта универсальность делает его идеальным для применения в металлообработке, строительстве и промышленном производстве, где обрабатываются различные типы труб.
