Используется для горячекатаной стальной волнистой роликообразующей машины с функцией выравнивания декоиллинга

Используется для горячекатаной стальной волнистой роликообразующей машины с функцией выравнивания декоиллинга

Введение продукта:

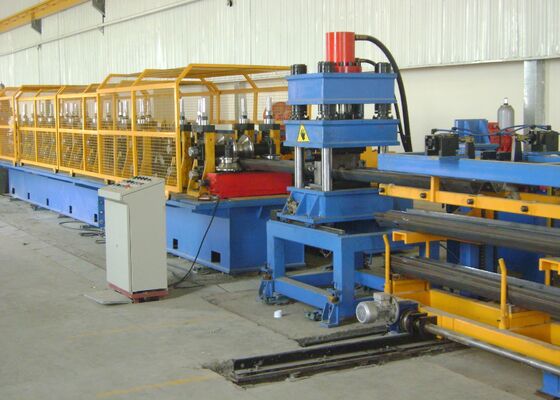

Линия формования роллов из гофрированной плиты обеспечивает непрерывное и интегрированное производство из одного листа через несколько стадий обработки без перерыва.проколкаЭто обеспечивает единый внешний вид продукта, точное расположение отверстий и удобную установку.Производственная линия отличается высокой рабочей скоростью, онлайн-пробивание и непрерывные возможности формирования, что приводит к эффективной работе и снижению потребностей в рабочей силе.

Конфигурация продукта:

Примечание: при подтверждении заказа обе стороны должны подписать рисунок профиля, рисунок отверстия и рисунок арки вместе.

Процесс производства:

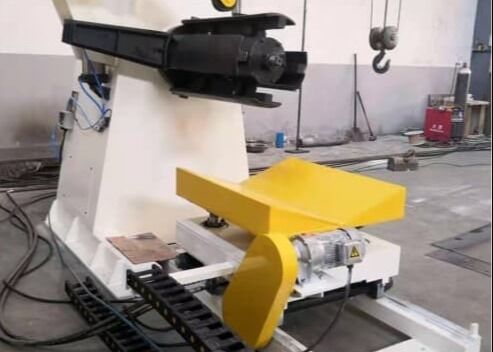

Декоиллевайлер - материальная петля сервокормитель пробиватель материальная петля - главный прокатчик резатель - деталь снаружи

Материальная петля 2 комплекта

Функция: Первая материальная петля используется для синхронизации и коррекции скорости между буферной тяговой машиной для выравнивания и серво-равнивающим подавателем.Вторая петля используется для координации совпадения скорости и коррекции между буферным пробивающим блоком и машиной для формирования рулонов, обеспечивая бесперебойную и стабильную работу на всей производственной линии.

Структура: Система хранения состоит из двух частей: дуговой ролики и поддерживающих сборов.Каждая группа состоит из рамки дуги и набора гибких роликовПоверхности роликов прочно хромированы для повышения долговечности и износостойкости.Фотоэлектрические датчики устанавливаются в яме разряда для мониторинга и управления положением полоски материала, входящей в зону хранения, что позволяет точно координировать скорость между всеми станциями обработки.

Сервоуровняющее устройство и устройство питания 1 комплект

Данное устройство устанавливается спереди многостанционной перфорационной машины и устанавливается непосредственно на базе перфорационного пресса.

Унивелирующая машина имеет конфигурацию с 5 валиками, состоящую из 2 верхних валика и 3 нижних валика.Верхние валы гидравлически регулируемы и могут быть нажаты вниз для достижения оптимальной производительности выравниванияЭти роллы также функционируют как сервоприводные кормовые роллы, точно доставляя сырье в пункционную секцию.

Система подачи серво питается сервомотором. Многочисленные параметры подачи могут быть запрограммированы и сохранены в системе управления.Сервокормитель точно и неоднократно продвигает материал в соответствии с требуемой длиной подачи для каждого цикла перфорации.

Многостанционный перфоратор 1 комплект

Функция: Завершает прокол пятнадцати φ25 мм отверстий на профиле за одну операцию.

Структура: ударный агрегат использует гидравлическую четырехколонную прессу, обеспечивающую экономичное, надежное и практичное решение с высокой скоростью и эффективностью работы.Гидравлическая система была специально разработана для многостанционных пункционных приложенийОн использует систему управления насосом и аккумулятором в сочетании с выделенным гидравлическим модулем управления.Система охлаждения и рассеивания тепла встроена для поддержки непрерывного производстваЭта гидравлическая система была успешно реализована и доказана на нескольких производственных линиях.
Пропускная способность: 500 тонн

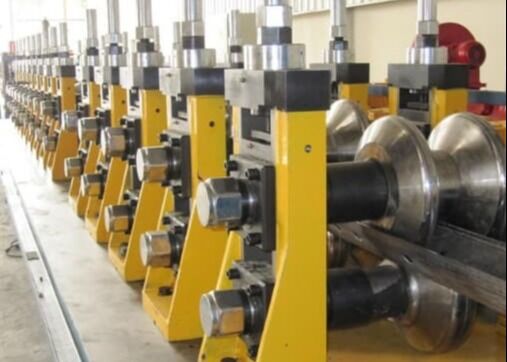

Главный прокат бывший 1 набор

Структура: блок формирования ролика имеет независимую структуру корпуса. Сила передается через двигатель и систему редуктора,использующие редукторные коробки передач и сцепления, установленные отдельно на базе формирования и базе трансмиссииНижний вал служит основным приводом, в то время как синхронизирующие передачи устанавливаются между верхним и нижним валами при необходимости.Основная система передач включает в себя вторичную коробку передач для обеспечения стабильной и эффективной передачи мощности.

Формирующие ролики спроектированы с использованием профессионального инженерного программного обеспечения.Материал ролика изготавливается из высококачественной инструментальной стали Cr12 и подвергается тепловой обработке для достижения твердости HRC 58?? 62Выбранные ролики изготавливаются из материала Cr12MoV для дальнейшего повышения механических свойств, износостойкости и срока службы.Все поверхности ролика обрабатываются с высокой точностью и полируются после отделкиВнешняя часть корпуса оснащена двумя типами регулирующих гайков:орехи с левой нитью для нижнего вала и орехи с правой нитью для верхнего вала, что позволяет удобно и точно регулировать ролик.
