Мобильная высокоскоростная буровая и фрезерная машина с функцией нажатия

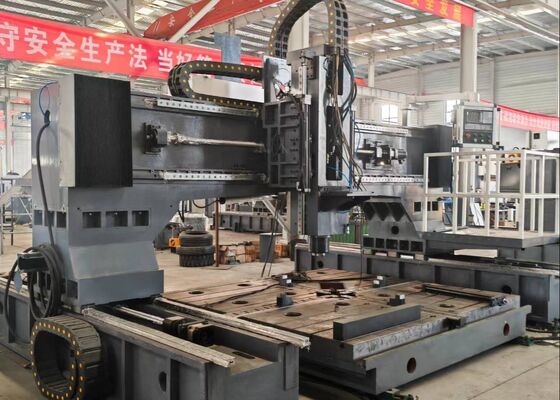

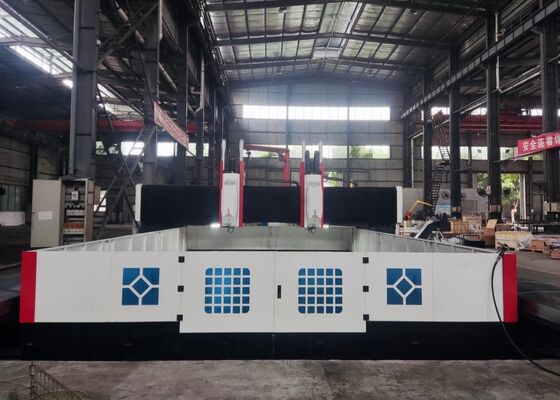

Крупногабаритный мобильный высокоскоростной сверлильный и фрезерный станок с ЧПУ портального типа с функцией нарезания резьбы

Введение продукта:

Этот станок представляет собой мобильную высокоскоростную сверлильно-фрезерную систему с ЧПУ портального типа. Он в основном разработан для сверления, нарезания резьбы и фрезерования таких компонентов, как стальные пластины, фланцы, теплообменники, трубные решетки и поворотные подшипники. Применяется высокоскоростное твердосплавное сверление с внутренним охлаждением. Станок управляется системой управления по шине KND или CNC, что обеспечивает простоту управления, высокую степень автоматизации, превосходную точность обработки и высокую адаптируемость для мелко- и среднесерийного производства с различными типами заготовок.

Конфигурация продукта:

Особенности продукта

1. Оборудование в основном состоит из станины станка, рабочего стола, передвижного портала, вертикальной сверлильно-фрезерной головки, гидравлической системы, пневматической системы, системы охлаждения, централизованной системы смазки, электрической системы управления и автоматической системы удаления стружки.

2. В этой серии станков рабочий стол и портал имеют независимую конструкцию, при этом портал перемещается по двум базовым направляющим. Такая конфигурация значительно повышает стабильность и точность обработки, обеспечивая при этом высокую несущую способность.

3. Рабочий стол изготовлен из серого чугуна премиум-класса, что обеспечивает превосходную жесткость, долговечность и долгосрочную эксплуатационную надежность.

Станина и рабочий стол изготовлены из высокопрочного серого чугуна (HT300) и проходят двойную термообработку отпуска для снятия напряжений. Чтобы устранить вибрационный резонанс во время операций сверления и продлить срок службы твердосплавных инструментов, принята конструкция раздельной конструкции между станиной и рабочим столом.

1. Встроенная система автоматического удаления стружки и циркуляции СОЖ эффективно сокращает непроизводственное время и снижает трудоемкость оператора. От операторов требуется только производить загрузку и выгрузку заготовок, а также замену инструмента.

2. Станок оснащен высокоточным шпинделем BT50 тайваньского производства с возможностью внутреннего охлаждения и совместимостью с твердосплавными сверлами. Для облегчения быстрой смены инструмента предусмотрен пневматический инструментальный цилиндр. Мощный двигатель шпинделя приводится в движение синхронно-ременной передачей с сервоуправлением, что обеспечивает широкий диапазон скоростей и стабильный выходной крутящий момент.

3. Этот сверлильный станок с ЧПУ специально разработан с учетом характеристик заготовки и требований к точности. Он имеет компактную, но гибкую конструкцию, обеспечивающую оптимальную производительность обработки. Независимо от того, является ли схема расположения отверстий круговой или линейной, система выполняет операции эффективно и точно, обеспечивая высокорентабельное производственное решение.

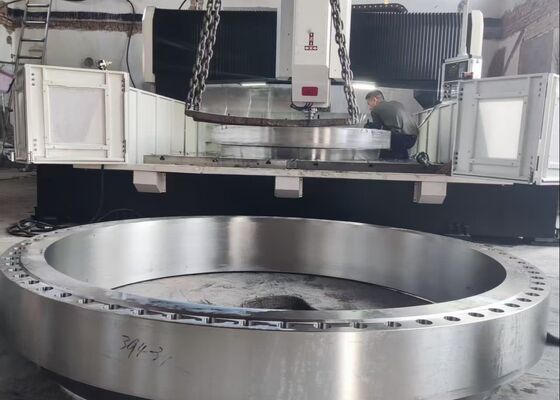

Портальный сверлильный станок с ЧПУ — это мощное промышленное решение, специально предназначенное для высокоточной обработки пластинчатых компонентов и конструктивных деталей. Он оптимизирован для обработки таких деталей, как фланцы, диски, кольца и плоские пластины, при условии, что толщина материала остается в пределах эффективного диапазона обработки станка.

На заводах по изготовлению стальных конструкций этот сверлильный станок выполняет точное сверление и фрезерование конструкционных плит и соединительных элементов, образуя надежную основу для сборки стальной рамы. В ветроэнергетической отрасли она обеспечивает высокоточную обработку башен ветряных турбин и фланцевых компонентов, обеспечивая структурную целостность в суровых условиях окружающей среды, таких как сильный ветер и перепады температур. В мостостроении оборудование используется для обработки мостовых балок и несущих элементов, обеспечивая прочные и долговечные соединения, способные выдерживать динамические нагрузки в течение длительного срока службы конструкции.
