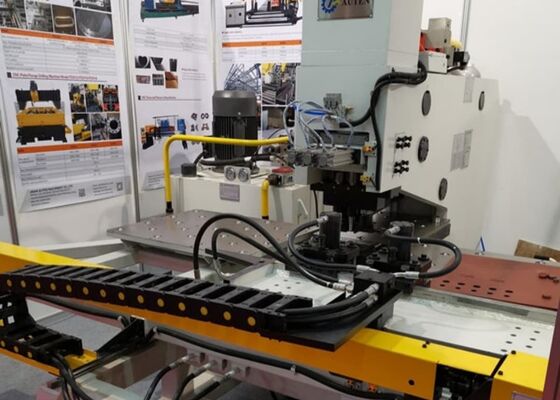

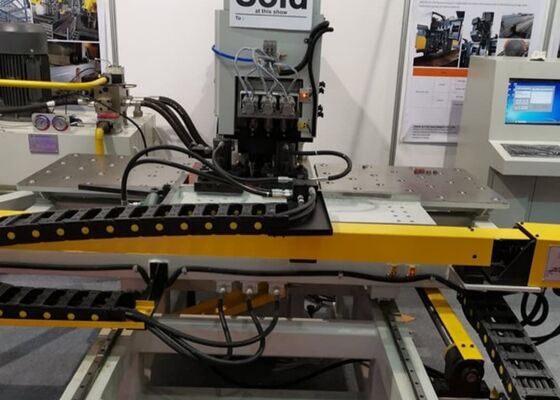

Модель BNC100 Cnc соединительная плита пробивающая машина для мостовой стальной конструкции промышленности
Применимая отрасль:
Машина, используемая для высокоэффективного пробивания на соединительных пластинах, широко используемая в мостовой, угловой стальной и стальной конструкции и т.д.
Спецификации:
| Модель |
BNC100 |
| Максимальный размер заготовки (мм) |
1500*800 |
| Максимальный диаметр пробивания (мм) |
Φ26 |
| Максимальный диаметр бурения (мм) |
/ |
| Конька бурового шпинделя |
/ |
| Толщина плиты (мм) |
Удар |
5～25 (Q235) |
| Бурение |
/ |
| Сила удара (kN) |
1000/1200 |
| Сила маркировки (kN) |
800/1200 |
| Минимальное расстояние между отверстием и краем пластины (мм) |
Удар |
25 |
| Бурение |
/ |
| Размер символа ((мм) |
14*10*19 |
| Качество характера |
12 |
| Степные станции |
3 |
| Скорость подачи сверла (мм/мин) |
/ |
| Движение бурового шпинделя ((мм) |
/ |
| Скорость вращения бурового шпинделя ((r/мин) |
/ |
| Режим программирования |
Программирование команд, программное обеспечение для рисунков или макетных работ Auto CAD |
| Общие размеры L*W*H (м) |
3.2*3*1.9 |
Характеристики конструкции:
1Рама машины использует структуру сварной стальной плиты с C-рамой, обеспечивающую исключительную структурную жесткость и просторную рабочую оболочку для эффективной обработки и обработки материалов.
2Оборудование сконфигурировано с тремя станциями обработки, включая одну специальную маркировочную станцию.Автоматическая индексация и переключение станций внедрены для повышения производительности и оптимизации операций обработки.
3Гидравлическая система зажима предназначена для размещения деталей различной толщины.обеспечивает точное расположение, стабильная поддержка и плавное движение материала во время обработки.
4И ось X, и ось Y управляются высокопроизводительными сервомоторами, точными шаровыми винтами и линейными системами руководства.Двухосная платформа управления с помощью ЧПУ гарантирует точное позиционирование и превосходную точность пробивания на протяжении всего цикла обработки.
5Весь производственный процесс полностью автоматизирован. Операторам нужно только импортировать рисунок заготовки в систему управления.значительное упрощение работы при одновременном повышении эффективности производства.
Подробности:

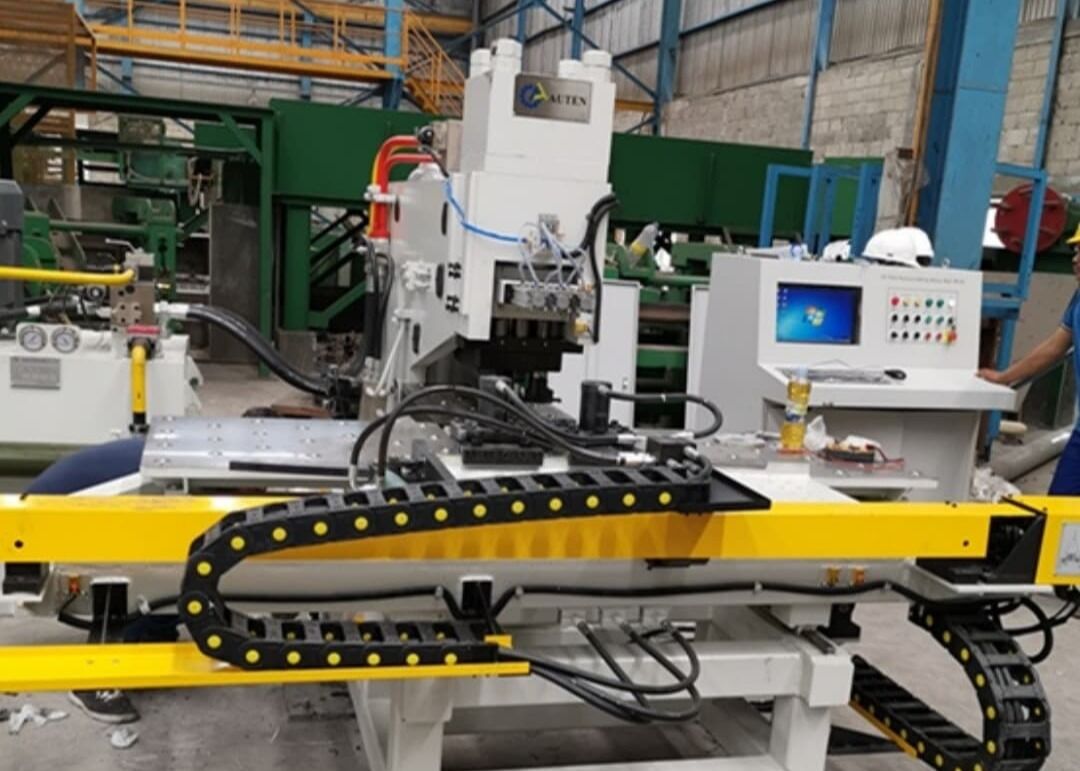

1Машина имеет открытую конструкцию в виде C-рамы, обеспечивающую превосходную доступность и большое рабочее пространство для удобной загрузки, разгрузки и обслуживания.
2Рама машины, основание и рабочий стол изготовлены полностью из высококачественных сварных стальных плит и подвергнуты обработке с уменьшением напряжения.Этот производственный процесс обеспечивает отличную прочность конструкции, жесткости и долгосрочной эксплуатационной прочности.
3Оборудование оснащено четырьмя стандартными станциями обработки, включая две пункционные станции, одну буровую станцию и одну маркировочную станцию.Автоматический выбор и переключение станции инструмента повышают эффективность работы и сокращают время установки.
4Двумя гидравлическими сцеплениями стальные пластины надежно размещаются на рабочем столе.В сочетании с точными блоками определения местоположения и столом поддержки передачи шаров, обеспечивает надежную точность позиционирования и плавную обработку материала.
5Движение рабочего стола контролируется сервомоторами и точными шаровыми винтовыми приводами, обеспечивающими стабильное и точное расположение стальной пластины.двойные гидравлические зажимы твердо закрепляют заготовку для поддержания точности обработки и стабильности работы.
6Ось X и ось Y используют двойные линейные рулевые проводники, точные шаровые винты и сервомоторы с высокой инерцией.стабильность движения, и повторяемые рабочие характеристики.
7Для линейных направляющих и шаровых винтов предусмотрена система ручной смазки, обеспечивающая адекватную смазку, снижение износа и долгосрочную надежность оборудования.
8Критические гидравлические и электрические компоненты поставляются от признанных производителей, обеспечивающих превосходную производительность, исключительную надежность, низкие требования к техническому обслуживанию,и продленный срок службы.
Подробная информация о машине:
Эта передовая система сверления, бурения и маркировки стальных плит с помощью ЧПУ специально разработана для обработки стальных плит в производстве передающих башен.Машина обеспечивает выдающуюся точность обработкиВ дополнение к изготовлению стальных башен,оборудование подходит для широкого спектра промышленных приложений по обработке пластинокСочетание высокой эффективности, высокой точности обработки, высокой производительности, высокой производительности, высокой производительности, высокой производительности, высокой производительности, высокой производительности, высокой производительности, высокой производительности, высокой производительности, высокой производительности, высокой производительности, высокой производительности, высокой производительности, высокой производительности, высокой производительности, высокой производительности, высокой производительности, высокой производительности, высокой производительности, высокой производительности, высокой производительности, высокой производительности, высокой производительности, высокой производительности.и оперативная гибкость помогают производителям оптимизировать производственные процессы, улучшить качество продукции и повысить общую производительность производства во многих отраслях.
