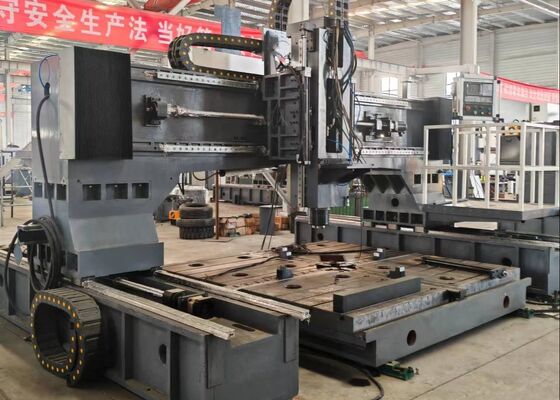

Тип PHD4080 Портальный сверлильный фрезерный станок с ЧПУ для теплообменника

Модель PHD4080 Портальный сверлильно-фрезерный станок с ЧПУ, используемый для теплообменника

Введение продукта:

Данное оборудование представляет собой высокоскоростной сверлильно-фрезерный станок с ЧПУ портального типа, специально разработанный для операций сверления, нарезания резьбы и фрезерования стальных пластин, фланцев, теплообменников, трубных решеток, поворотных колец и аналогичных компонентов. Система использует технологию высокоскоростного твердосплавного сверления с внутренней подачей СОЖ и оснащена платформой управления по шине KND или CNC. Он предлагает удобное управление, высокий уровень автоматизации, превосходную точность обработки и превосходную гибкость для мелко- и среднесерийного производства с использованием широкого спектра заготовок.

Конфигурация продукта:

Особенности продукта

1. Станок состоит из станины, рабочего стола, подвижного портала, вертикальной сверлильно-фрезерной головки, гидравлической системы, пневматической системы, системы охлаждения, централизованной системы смазки, электрической системы управления и автоматической системы подачи стружки.

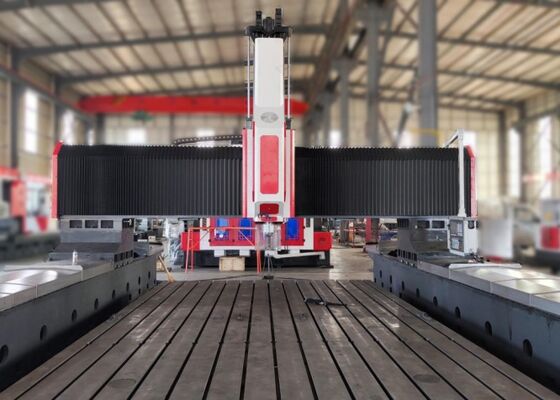

2. Рабочий стол и портал спроектированы как независимые структурные единицы, при этом портал перемещается по двум основаниям станка. Такая конфигурация значительно повышает жесткость обработки, эксплуатационную стабильность, точность позиционирования и несущую способность.

3. Рабочий стол изготовлен из высококачественного серого чугуна, что обеспечивает исключительную структурную прочность, износостойкость и длительный срок службы.

Станина и рабочий стол изготовлены из высокопрочного серого чугуна HT300 и подвергнуты двойной закалке для снятия напряжений. Чтобы свести к минимуму вибрационный резонанс во время операций сверления и продлить срок службы твердосплавных режущих инструментов, в станке применена конструкция с раздельной станиной и рабочим столом, обеспечивающая превосходные динамические характеристики и точность обработки.

1. Встроенная система автоматического удаления стружки и рециркуляции охлаждающей жидкости эффективно минимизирует непроизводственное время и одновременно снижает рабочую нагрузку оператора. Для повседневной работы требуется только загрузка, выгрузка заготовок и замена инструмента.

2. Станок оснащен прецизионным шпинделем BT50 тайваньского производства с внутренней подачей СОЖ и совместимостью с твердосплавными сверлильными инструментами. Пневматический цилиндр смены инструмента обеспечивает быструю и удобную замену инструмента. Мощный двигатель шпинделя приводится в движение системой синхронно-ременной передачи с сервоуправлением, обеспечивая широкий диапазон скоростей, стабильный выходной крутящий момент и отличные характеристики обработки.

3. Этот сверлильно-фрезерный станок с ЧПУ специально разработан с учетом характеристик и требований к точности промышленных деталей. Компактная и гибкая конструкция обеспечивает оптимальную эффективность обработки. Будь то обработка круглых или линейных отверстий, система обеспечивает точные и эффективные результаты обработки, обеспечивая высокоэкономичное и производительное производственное решение.

Портальный сверлильно-фрезерный станок с ЧПУ представляет собой сверхмощный промышленный обрабатывающий комплекс, предназначенный для высокоточной обработки пластинчатых деталей и элементов конструкций. Он особенно подходит для обработки фланцев, дисков, колец, плоских пластин и аналогичных заготовок при условии, что толщина материала соответствует указанной производительности станка.

На предприятиях по изготовлению стальных конструкций этот станок выполняет операции прецизионного сверления и фрезерования конструкционных плит и соединительных компонентов, обеспечивая надежную основу для сборки стальных каркасов. В ветроэнергетической отрасли он обеспечивает высокоточную обработку башен ветряных турбин и фланцевых компонентов, обеспечивая надежную работу конструкции в сложных условиях окружающей среды, включая высокие ветровые нагрузки и колебания температуры. В мостостроении оборудование используется для обработки мостовых балок, соединительных пластин и опорных конструкций, создавая прочные и надежные соединения, способные выдерживать условия динамической нагрузки на протяжении всего срока службы моста.
