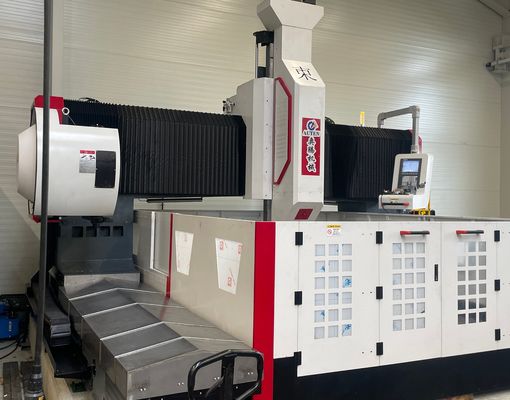

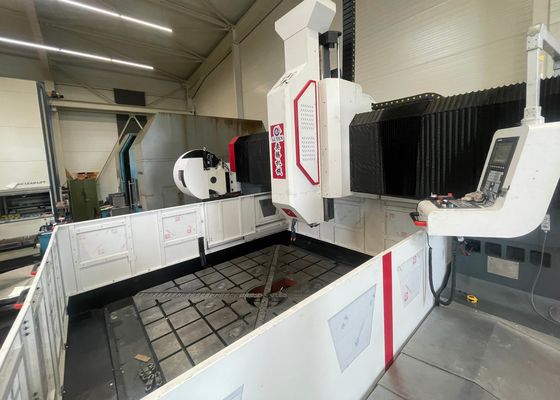

2000x2000мм Размер заготовки Высокоскоростная СНК буровая машина для плит и листов труб
Применение:
CNC буровые и фрезерные машины типа порта широко используются для точной обработки листов труб, фланцев, подшипников, теплообменников,и другие структурные компоненты в таких отраслях промышленности, как нефтехимическая переработкаОн поддерживает высокоскоростное бурение с использованием карбидных инструментов с внутренним охлаждением.а также высокоскоростное бурение с внешними системами охлажденияУстройство включает в себя множество функций обработки, включая бурение, растворение, нажатие, фрезирование и бурение.прослушивание, и фрезерные операции.
Спецификации:
| Модель |
PHD2020 |
| Размер заготовки |
LxW (мм) |
2000х2000 |
| Ширина T-слота рабочей скамьи (мм) |
28 |
| Мощность бурения |
Качество. |
1 |
| Конусовая вертикаль шпинделя |
BT1 |
| Максимальный диаметр бурения (мм) |
Φ80 |
| Максимальная толщина (мм) |
≤ 250 |
| Диаметр нажатия |
M3-M30 |
| Скорость вращения шпинделя (r/min) |
30 ~ 3000 |
| Мощность двигателя сервоспена (кВт) |
22/30 |
| Боковое движение силовой головки (оса X) |
Максимальный горизонтальный ход (мм) |
2000 |
| Скорость бокового движения (r/min) |
0 ~ 8 |
| Мощность сервомотора для бокового движения (кВт) |
2.4 |
| Продольное движение гарантии (ось Y) |
Максимальный ход подачи (мм) |
2000 |
| Скорость движения кормов (м/мин) |
0 ~ 8 |
| Мощность сервомотора питания (кВт) |
2.4 |
| Вертикальное движение кормления барана (ось Z) |
Максимальный ход (мм) |
800 |
| Скорость движения (м/мин) |
0 ~ 8 |
| Мощность сервомотора (кВт) |
2.4 |
| Точность позиционирования по трем оси |
X/Y/Z/A/B/C (мм) |
± 0,015/1000 |
| Трехосная точность повторного позиционирования |
X/Y/Z/A/B/C (мм) |
± 0,01/1000 |
| Электрическая система |
Система с ЧПУ |
FAGOR/KND/GSK |
| Изменитель инструментов |
Тип диска (необязательно) |
24 позиции инструмента |
| Общий размер |
LxWxH (м) |
5.3х3.8х2.7 |
Особенности продукта
1Оборудование состоит из основания машины, продольного слайда, портальной конструкции, поперечного слайда, вертикального механизма подачи, буровой и фрезерной головки шпинда, рабочего стола, системы охлаждения,автоматическая система эвакуации чипов, централизованная система смазки, пневматическая система, система электрического управления и другие вспомогательные комплектации.
2. Сервоприводный сдвижной шпиндель может выполнять бурение, реминг, натягивание, растворение и фрезерные операции. Он может работать независимо или в координации с другими осями.Шпиндель использует высокоточный тайваньский конический шпиндель BT50 с внутренним подачей охлаждающей жидкости и системой автоматического высвобождения инструментов с бабочкой.Изменение инструмента осуществляется с помощью гидравлического механизма ослабления, что позволяет быстро и удобно переключаться между буровыми и фрезерными инструментами.

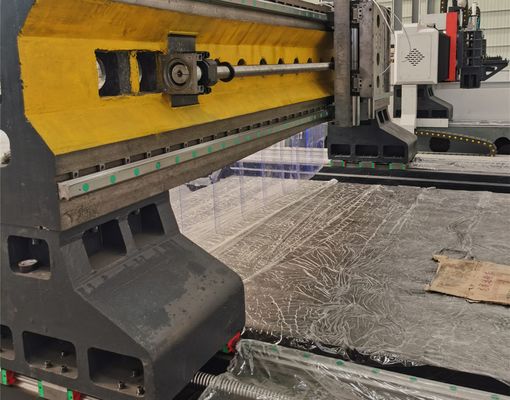

3. Машина использует высокоточные линейные направляющие для обеспечения плавного, стабильного и точного движения.гарантируя превосходную точность позиционирования и повторяемость.
4. Рама машины и портал построены из высококачественных конструкций из чугуна или сварных стальных плит. Эти компоненты подвергаются высокотемпературной рельефной отжиги перед обработкой,с последующим вторичным процессом отжига после полуфабрикацииОкончательная точная обработка обеспечивает высокую структурную жесткость, долгосрочную стабильность и постоянную точность.
CNC-машина для бурения и фрезерной обработки портовой плиты представляет собой высокопроизводительное промышленное решение, предназначенное для точной обработки компонентов типа плиты и структурных частей.Подходит для обработки фланцев, диски, кольца и плоские пластины, при условии, что толщина материала находится в пределах эффективного диапазона обработки машины.
В мастерских по изготовлению стальных конструкций это оборудование выполняет высокоточные бурение и фрезирование конструктивных плит и соединительных компонентов, обеспечивая надежную сборку стальных рамок.В ветроэнергетике, он широко используется для обработки ветряных турбин и компонентов фланцев, обеспечивая структурную целостность в суровых условиях эксплуатации, таких как сильный ветер и колебания температуры.Применение в строительстве мостов, используется для обработки бревен моста и элементов опоры, производя прочные и стабильные соединения, способные выдерживать длительные динамические нагрузки на протяжении всего срока службы конструкции.
