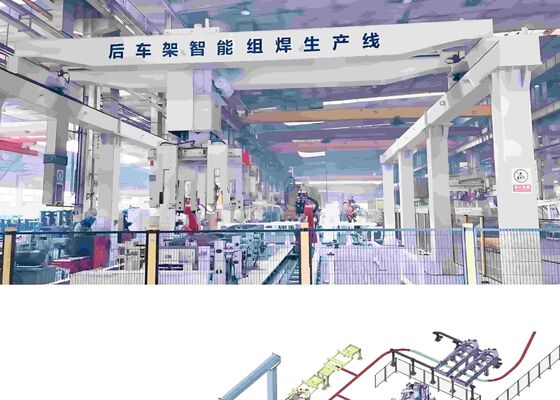

Гибкая стандартная роботизированная сварочная рабочая станция для инженерного оборудования и судостроения

Гибкий стандартный роботизированный сварочный комплекс для машиностроения и судостроения

Описание стандартного сварочного комплекса

Роботизированный сварочный комплекс в основном состоит из промышленного сварочного робота, источника сварочного тока, сварочной горелки, передовых функций управления процессом сварки, портальной рельсовой системы, позиционера и специализированной зажимной оснастки. Благодаря интеграции интеллектуальной роботизированной системы с гибкими внешними осями комплекс расширяет эффективную рабочую зону, повышает качество сварки и обеспечивает возможность многопозиционной сварки, предлагая комплексное автоматизированное решение для сложных конструкционных заготовок.

Технические характеристики

Функциональные особенности

1. Высокая производительность и надежная непрерывная работа
Система поддерживает круглосуточное непрерывное производство, существенно увеличивая объемы выпуска продукции. Снижая зависимость от навыков ручной сварки и минимизируя ошибки, связанные с человеческим фактором, она помогает производителям сократить затраты на оплату труда и повысить общую эффективность производства.

2. Повышенная безопасность и экологичность
Интеллектуальная технология сварки эффективно снижает воздействие дугового излучения, сварочных дымов и брызг, способствуя созданию более безопасных и комфортных условий труда для операторов. При интеграции с системой дымоудаления и очистки воздуха Sicheng комплекс обеспечивает еще более чистую и экологически контролируемую производственную среду.

3. Точный контроль процесса и стабильное качество сварки
Стабильные и точно контролируемые параметры сварки помогают обеспечить равномерное формирование сварного шва и снизить необходимость доработок. Интеллектуальные технологии сенсорного контроля и мониторинга также минимизируют влияние факторов окружающей среды и технологических отклонений на качество сварки.

4. Гибкость применения для различных сварочных задач
Комплекс обеспечивает широкую рабочую зону и поддерживает многопозиционную сварку под различными углами. Его гибкая конфигурация подходит для работы со сложными конструкционными элементами и позволяет автоматизировать производство в самых разных отраслях промышленности.

Серия стандартных комплексов

Стандартный роботизированный сварочный комплекс поддерживает более 200 вариантов конфигураций, включающих роботов, позиционеры, напольные рельсовые пути и портальные системы. Такая модульная архитектура отвечает требованиям к кантованию, перепозиционированию и перемещению различных заготовок, строго соблюдая заданные технологические требования к сварке.

Ключевые преимущества продукции

1. Стол для контурного позиционирования мелких деталей:
Для решения задач, связанных с мелкими деталями сложной геометрии и конфигурации, комплекс оснащен специализированным столом для контурного позиционирования. Данное решение обеспечивает точность позиционирования между мелкими деталями до 0,1 мм, повышая точность распознавания и устраняя сложности при идентификации многочисленных деталей нестандартной формы.

2. Интеллектуальное 3D-позиционирование с контактными датчиками:
Сварочный робот оснащен интеллектуальной системой 3D-позиционирования с контактными датчиками касания. На основе фирменного алгоритма система рассчитывает пространственное положение робота и автоматически вносит компенсацию смещения, эффективно устраняя размерные отклонения конструктивных элементов и повышая точность позиционирования мелких деталей.

3. Адаптивный угловой захват с демпфированием:
Робот-манипулятор оснащен адаптивным угловым захватом с демпфированием, предназначенным для компенсации перекосов или неравномерного положения мелких деталей, вызванных размерными погрешностями свариваемых узлов. Такая конфигурация гарантирует надежное и стабильное удержание деталей на протяжении всего производственного процесса.

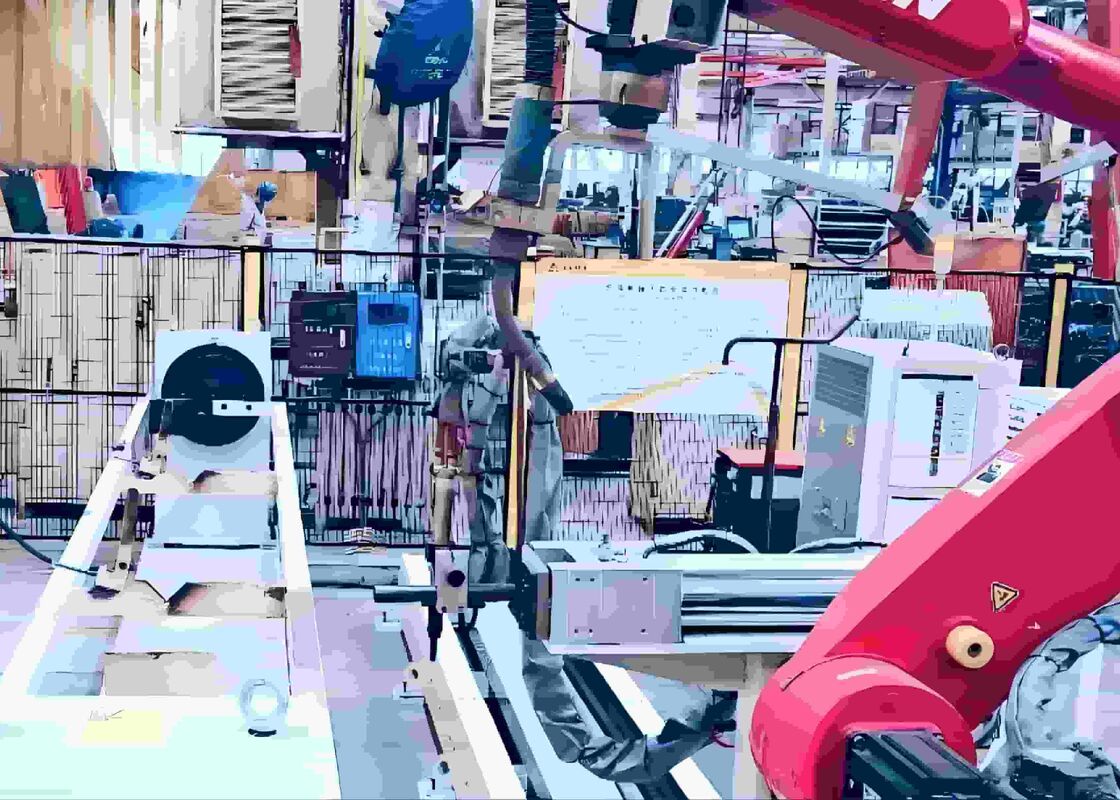

4. Позиционер с подвижной передней и задней бабкой:
Для работы с конструкционными элементами различной длины и конфигурации в системе используется позиционер с подвижной задней бабкой. Возможность регулировки положения повышает гибкость комплекса и обеспечивает удобство работы с заготовками разных габаритов.

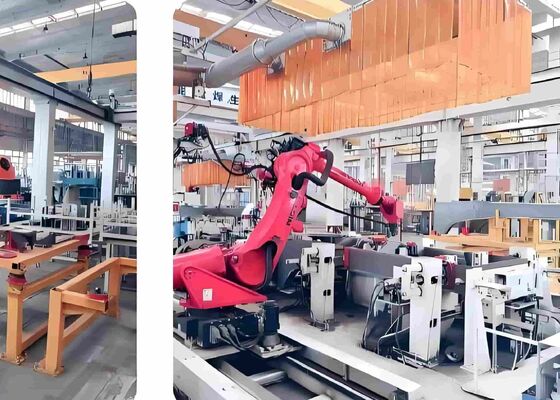

5. Линейная направляющая для системы с двумя роботами:
Конфигурация с направляющей для двух роботов позволяет двум сварочным роботам использовать общую платформу перемещения, работая независимо. Такое оптимизированное решение повышает производительность за счет одновременной обработки, улучшает загрузку рабочего места и значительно сокращает общий производственный цикл.

6. Повышение эффективности производства и качества сварки:
На примере сварки мелких деталей задней рамы погрузчика 955 автоматизированная система сокращает время сварки одной детали примерно до 45 минут, что на 25% быстрее традиционной ручной сварки. При этом уровень выхода годной продукции увеличивается с 91% до 97,5%, демонстрируя существенный рост эффективности производства, стабильности технологического процесса и качества готовой продукции.

Области применения

Машиностроение и спецтехника: Применяется в производстве различных прецизионных механических деталей, в том числе для автомобильной и аэрокосмической промышленности.

Судостроение: Высокопрочная сварка судовых корпусных конструкций, каркасов надстроек и т. д.

Строительные металлоконструкции: Применяется при возведении зданий из металлоконструкций для повышения несущей способности и сейсмостойкости сооружений.

Примеры применения:
