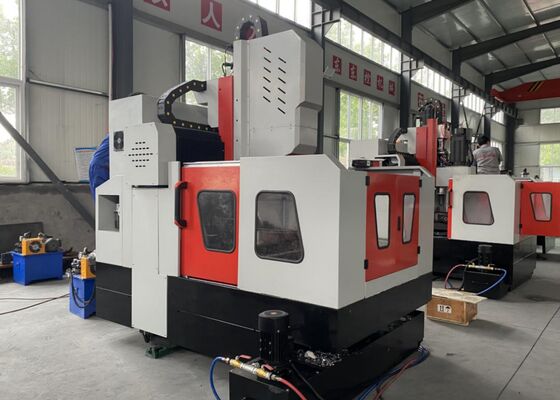

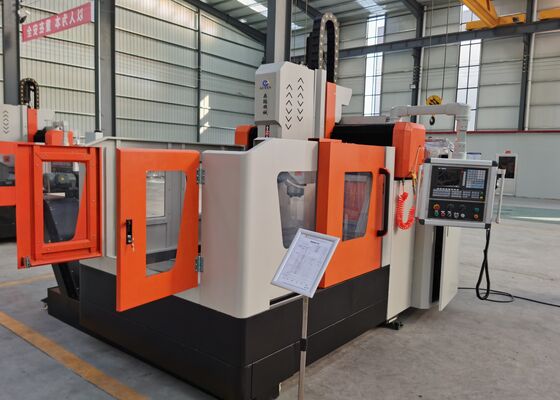

Сверлильно-фрезерный станок с ЧПУ для пластин с шириной паза T 28 мм, максимальный диаметр сверления 30 мм

28-мм ширина Т-паза, станок для сверления и фрезерования плит с ЧПУ, максимальный диаметр сверления 30 мм

Применение:

Этот портальный станок с ЧПУ для сверления и фрезерования плит разработан по индивидуальному заказу для выполнения полного спектра операций механической обработки, включая сверление, зенкерование, нарезание резьбы, фрезерование и растачивание стальных плит и конструкционных деталей. Он предлагает высокоэффективные решения для обработки отверстий для нескольких заготовок в пределах допустимого диапазона толщины, таких как фланцы, диски, кольца и плитные конструкции. Установка поддерживает обработку сквозных и глухих отверстий, а также обрабатывает детали из одного материала, так и многослойные композитные сборки. Оборудование, использующее передовые технологии ЧПУ, отличается удобством эксплуатации, функциями автономной обработки и превосходной точностью изготовления. Он является оптимальным вариантом для крупномасштабного промышленного производства, где приоритетом являются эффективность, точность размеров и надежность эксплуатации.

Технические характеристики:

Особенности продукта

1. Станок оснащен линейными направляющими и прецизионными ползунками производства Тайваня, что гарантирует плавное перемещение каждой оси, стабильное динамическое поведение и увеличенную грузоподъемность для выполнения тяжелых операций механической обработки.
1). Ось X использует две роликовые линейные направляющие для поперечного ведения и прочной структурной поддержки, что полностью соответствует требованиям высокоскоростного сверления. Серводвигатель переменного тока приводит в движение прецизионный шарико-винтовой механизм для достижения точного позиционирования, стабильного перемещения оси и надежной линейной подачи.

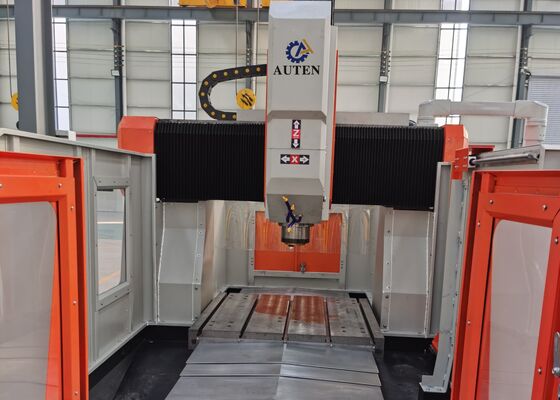

2). Для оси Y с обеих сторон установлены две усиленные роликовые линейные направляющие, с тремя квадратными ползунками на каждой направляющей, образующими жесткую и стабильную конструкцию портала. Такая компоновка обеспечивает превосходную жесткость конструкции и стабильность работы, наряду с низким сопротивлением трения, высокой скоростью ускоренного перемещения, эффективным гашением вибраций и увеличенным сроком службы. Портал использует систему синхронного привода с двумя серводвигателями. Серводвигатели, установленные с обеих сторон, одновременно приводят в движение соответствующие шарико-винтовые механизмы для обеспечения синхронного движения портала и высокоточного механического обработки с ЧПУ.

3). Каретка шпинделя опирается на четыре усиленные линейные направляющие, что обеспечивает высокую жесткость конструкции, исключительную точность позиционирования, благоприятную динамическую реакцию и стабильную производительность движения как при высоких, так и при низких скоростях резания.

2. Станок оснащен системой автоматической смазки с объемным дозированием производства Тайваня, которая обеспечивает точное дозирование подачи смазочного материала. Смазочный материал автоматически подается к основным движущимся компонентам, таким как линейные направляющие, шарико-винтовые пары и реечные передачи. Это обеспечивает полную смазку и значительно продлевает срок службы основных узлов станка. Пылезащитные кожухи установлены для узлов оси X и оси Y, а водонепроницаемые брызгозащитные кожухи расположены вокруг рабочего стола. Эти меры защиты защищают основные компоненты и дополнительно повышают надежность эксплуатации оборудования.

3. Станок использует высокоточные абсолютные серводвигатели для регулирования движения и оснащен портом связи RS232, цветным дисплеем и китайским интерфейсом управления. Система ЧПУ поддерживает прямую работу на станке, а также импорт данных с внешнего USB-накопителя, что обеспечивает удобное управление программами, быструю передачу данных и гибкое регулирование процесса обработки.

Этот высокопроизводительный портальный станок для сверления и маркировки плит с ЧПУ специально разработан для высокоточной обработки плитных заготовок и конструкционных стальных компонентов. Он подходит для обработки фланцев, дисков, колец, плоских плит и других подобных компонентов, при этом толщина заготовки поддерживается в пределах установленного эффективного диапазона обработки станка.

На заводах по производству металлоконструкций оборудование выполняет точные операции сверления и фрезерования на конструкционных плитах, соединительных пластинах и связанных с ними компонентах, обеспечивая точное позиционирование и надежную сборку стальных конструкций. В ветроэнергетике он обеспечивает высокоточную обработку секций башен ветрогенераторов и крупногабаритных фланцевых компонентов, помогая поддерживать точность размеров и структурную целостность в сложных условиях эксплуатации, включая высокие ветровые нагрузки и значительные колебания температуры. В мостостроении станок используется для обработки мостовых балок, опорных компонентов и узлов конструкционных соединений, производя точные и долговечные соединения, способные выдерживать длительные динамические нагрузки. Сочетая высокую точность обработки, стабильную производительность и универсальные возможности обработки, оборудование обеспечивает надежное производственное решение для производства металлоконструкций, производства ветроэнергетического оборудования и крупных инфраструктурных проектов.
