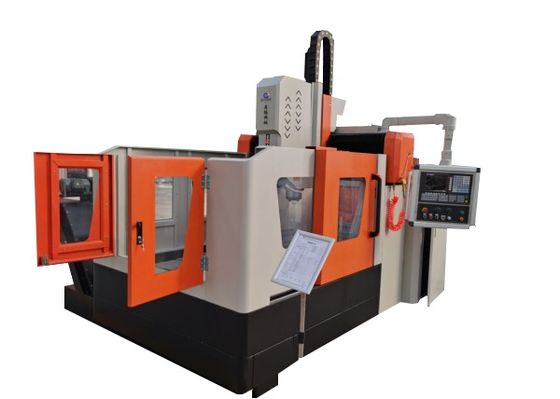

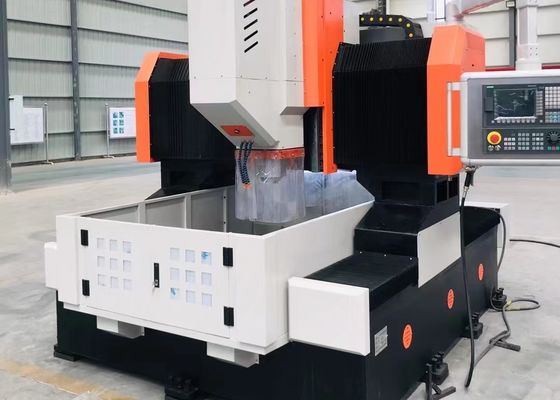

Станок для сверления и фрезерования плит с ЧПУ, размер заготовки 1200x1200 мм, модель, сервопривод, мощность шпиндельного двигателя 11 кВт
Применение:
Подходит для сверления, снятия фасок, нарезания резьбы и фрезерования плит/конструктивных элементов.
В основном предназначен для высокоэффективного сверления заготовок, таких как фланцы, диски, кольца и плиты, толщиной в пределах эффективного диапазона. Сверление сквозных и глухих отверстий может быть выполнено как на деталях из одного материала, так и на композитных материалах. Процесс обработки станка управляется цифровым способом, обеспечивая очень удобное управление. Он обеспечивает автоматизированное, высокоточное, многообразное и массовое производство.
1. Рабочий стол:
Станина станка имеет сварную конструкцию, подвергается вторичному отжигу и старению перед чистовой обработкой. Обладает отличной динамической и статической жесткостью без деформаций. С каждой стороны основания станины установлены две высокоточные линейные направляющие, обеспечивающие равномерное распределение усилия на ползуны направляющих, что значительно повышает жесткость станка, а также устойчивость к растяжению и сжатию. В приводной системе используются серводвигатели переменного тока и прецизионные шарико-винтовые пары для двухстороннего привода, что позволяет порталу перемещаться по оси Y. Кроме того, рабочий стол оснащен системой гидравлического зажима.
2. Подвижный портал:
Подвижный портал представляет собой литую деталь из серого чугуна (HT250). На передней стороне портала установлены две пары роликовых линейных направляющих с сверхвысокой грузоподъемностью. Комплект прецизионных шарико-винтовых пар и серводвигатель позволяют ползуну силовой головки перемещаться по оси X, при этом на ползуне силовой головки установлена сверлильная силовая головка. Перемещение портала осуществляется за счет серводвигателя, приводящего во вращение шариковую гайку на шарико-винтовой паре через прецизионную муфту.
3. Подвижный скользящий суппорт:
Подвижный скользящий суппорт представляет собой прецизионный конструктивный элемент из чугуна. Он оснащен двумя линейными направляющими с ЧПУ с сверхвысокой грузоподъемностью, комплектом прецизионных шарико-винтовых пар и высокоточным планетарным редуктором, соединенным с серводвигателем. Эта конфигурация служит для уравновешивания веса силовой головки, уменьшения нагрузки на винт и продления срока службы винта. Он приводит сверлильную силовую головку в движение по оси Z, обеспечивая такие действия, как быстрое перемещение вперед, рабочая подача, втягивание и остановка силовой головки, а также функции автоматического дробления стружки, удаления стружки и паузы.
Технические характеристики:Размер заготовкиДxШ
| 1200x1200 мм |
Высота портала |
600 мм |
| Рабочий стол |
Ширина Т-образного паза |
| 28 мм |
Сверлильная силовая головка |
Кол-во |
| 1 |
Конус шпинделя |
BT50-150 |
| Макс. диаметр сверления |
Φ50 мм |
| Макс. толщина |
≤180 мм |
| Диаметр нарезания резьбы |
M3-M24 мм |
| Скорость шпинделя |
30~3000 об/мин |
| Мощность серводвигателя шпинделя |
11 кВт |
| Расстояние от нижнего конца шпинделя до рабочего стола |
200-600 мм |
| Боковое перемещение силовой головки |
(Ось X) |
|
Макс. горизонтальный ход
1200 мм
|
Скорость бокового перемещения |
0~8 м/мин |
| Мощность серводвигателя для бокового перемещения |
1x2,4 кВт |
| Продольное перемещение портала (ось Y) |
X/Y/Z/A/B/C |
| 1200 мм |
Скорость подачи |
0~8 м/мин |
| Мощность серводвигателя подачи |
1x2,4 кВт |
| Вертикальное движение подачи (ось Z) |
Макс. ход |
| 400 мм |
Скорость перемещения |
0~8 м/мин |
| Мощность серводвигателя |
1x2,4 кВт |
| Точность позиционирования по трем осям |
X/Y/Z/A/B/C |
| ±0,015/1000 мм |
Габаритные размеры |
X/Y/Z/A/B/C |
| ±0,01/1000 мм |
Габаритные размеры |
ДxШxВ |
| 2800x2250x2230 мм |
|
|
