Изготовление качества верхней части Китая для CNC сверля, пробивающ, режущ, филировать, формируя машины углов, лучи, плиты и фланцы!
Сделайте новые одни, сделайте хорошие одни!
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
| Machine function: | punching, marking, cutting | Processing angle steel size range (mm): | L63×63×4~L200×200×20 |
|---|---|---|---|
| Max. punching capacity: | φ26×20(Material Q345 510N/mm²) | Number of punches per side: | 3 |
| Shearing mode: | Double shearing(single shearing optional) | Max. cutting capacity: | L63×63×4~L200×200×20(Material Q345 510N/mm²) |
| Marking force (KN): | 630 (1200 optional) | Number of marking groups (groups): | 4 (8 optional) |
| Character head number of each group: | 12 (18 optional) | character head size (mm): | 14×10×19 |
| Max. length of blank angle steel (m): | 14 | Max. length of finished angle steel (m): | 14 |
| The machining accuracy: | meets the requirements of GB2694 | Feeding speed of angle steel (M / min): | 50 |
| Overall dimension (mm): | 32000×6500×2350 | ||
| Выделить: | Высокоскоростная CNC-угловая перфорационная машина,Высокоскоростная CNC-машина для маркировки углов,Высокоскоростная машина для сверления углов с помощью CNC |
||
ПрименимоЯ...Промышленность:

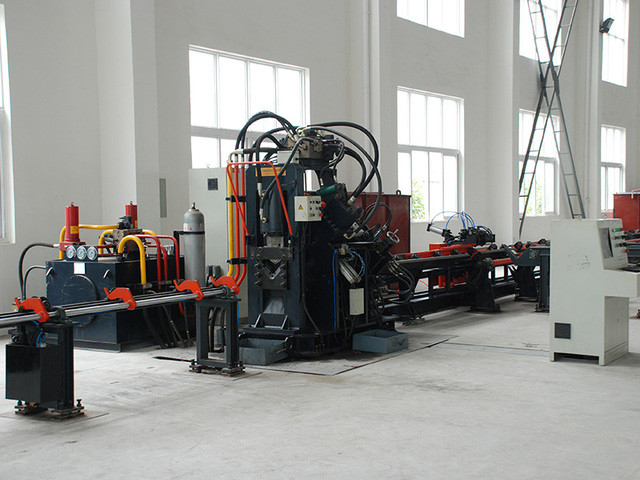

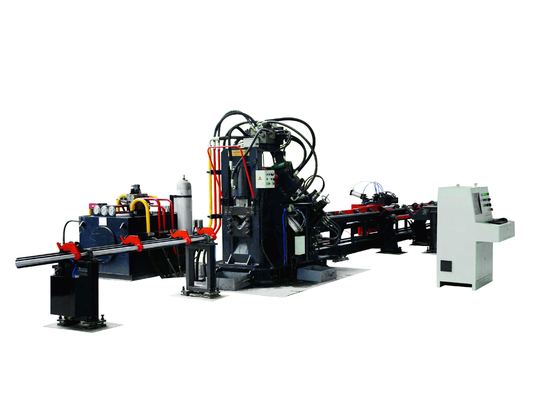

Эта машина используется для маркировки, пробивания и стрижки угловой стали в основном в области промышленности угловой стальной башни, электроприборов, структурных хранилищ,и стальной конструкции строительной промышленности и т.д..
Характеристика продукта:
1. Принимать технологию CNC, сервомотор ввод, с высокой эффективностью, стабильной точностью заготовки.
2.Простая программирование, принять инструкции программирования и лофтинга программного обеспечения. Он может читать.NC1 файлы, сгенерированные программным обеспечением TEKLA.
3. CNC вводный вагон управляется сервомотором. Фотоэлектрический кодер подает информацию обратно. Управление замкнутой цепью для обеспечения высокой точности позиционирования.
4Все маркировки, пробивания и стрижки в автоматической полноте, все законченные углы могут быть разгружены пневматическим оборотным устройством, чтобы облегчить рабочую силу.
5. Маркировочный блок использует закрытую раму с хорошей жесткостью. Четыре группы символьных ящиков закреплены на маркировочном блоке, которые могут быть выбраны по программе. Маркировочная отметка может быть установлена по желанию.
Преимущества
Лучше, чем у других производителей, в снижении интенсивности труда рабочих.
При программировании вам нужно только ввести размер заготовки, диаметр отверстия, расстояние коллимации, количество заготовки или использовать CAD/CAM для прямого преобразования.
Машина оснащена устройством палетного и прессования, которое в настоящее время превосходит устройства других отечественных производителей и может принимать углы с большими изгибами.

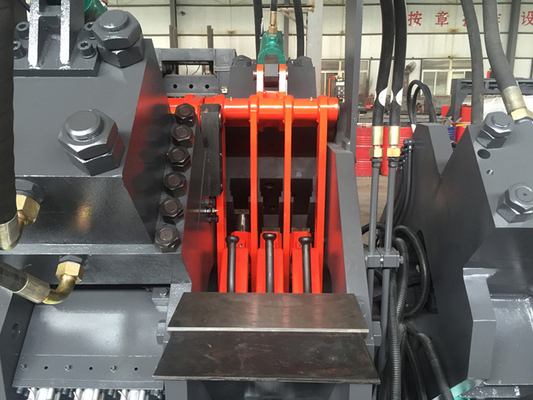

Край шлифовального блока принимает дверной тип шлифовального ножа коробки, замена резчика безопасно, удобно и быстро.
Он имеет функцию нерезания, может обрабатывать материал с фиксированной ногой и функцию самодиагностики сбоя.
Автоматическая функция складирования может быть добавлена при выгрузке готового продукта (по выбору пользователя).
| 机器型号 (модель устройства) Модель машины |
JNC2020 | |
| Функция устройства Функция машины |
冲孔,打字,剪切 (например, "Открыть" или "Снизить") прокол, маркировка, резка |
|
| 加工角钢尺寸范围 (мм) Диапазон размеров сталей под углом обработки (мм) |
L63×63×4~L200×200×20 |
|
|
Максимальный проход |
φ26×20 ((materialQ345 510N/mm2) |
|
| 每侧冲头数 (个) Количество ударов по сторонам |
3 |
|
| 切断方式 Режим стрижки |
双刃剪切 ((单刀剪切选配) - один лезвие Двойная стрижка ((возможность одной стрижки) |
|
|
Самый важный выбор. Максимальная пропускная способность |
L63×63×4~L200×200×20 ((materialQ345 510N/mm2) L63×63×4~L200×200×20 ((Материал Q345 510N/mm2) |
|
| 打字力 (KN) сила маркировки (KN) |
630 (1200 избранных) 630 (1200 необязательно) |
|
| 打印组数 (组) Количество маркировочных групп (групп) |
4 (8 выбора) 4 (8 необязательно) |
|
| 每组字头位数 (位) номер заголовка для каждой группы |
12 ((18 выбора) 12 (18 необязательно) |
|
| 字头尺寸 (мм) Размер головы символа (мм) |
14х10х19 |
|
| Максимальная длина (м) Максимальная длина стальной ваты (м) |
14 |
|
| 最大成品角钢长度 (м) Максимальная длина готовой угловой стали (м) |
14 |
|
| Достоверность производства Точность обработки |
满足GB2694的要求 отвечает требованиям GB2694 |
|
| 角钢送进速度 (м/мин) Скорость подачи угловой стали (м / мин) |
50 |
|
| Внешний размер (мм) Общий размер (мм) |
32000×6500×2350 |
|
