Высокоэффективная и автоматизированная линия для обработки углового профиля с ЧПУ для сверления и штамповки крупногабаритного углового профиля

Большие изображения : Высокоэффективная и автоматизированная линия для обработки углового профиля с ЧПУ для сверления и штамповки крупногабаритного углового профиля

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Auten
Сертификация:	ISO9001
Номер модели:	ADM2532

Оплата и доставка Условия:

Количество мин заказа:	1 комплект
Время доставки:	30 дней
Условия оплаты:	L/C, T/T
Поставка способности:	100 комплектов/месяц

контакт

Подробное описание продукта

Мощность двигателя:	4 кВт	Скорость обработки:	20-25 м/мин
Диаметр сверла:	Ф13.5~Ф40мм	состояние:	Новый
Диаметр отверстия:	26 мм	Особенность:	Высокая надежность
скорость подачи:	100~500 мм/мин	Длина угла обработки:	Мин. 300 мм
Применение:	Стальная конструкция башни	Размер обработки угла:	L63x6~L250x32 мм
Тип:	CNC угловая линия	Общие размеры:	12000мм x 5000мм x 2000мм
Система управления:	SIEMENS/FANUC	Размер уголка:	40х40х3~125х125х10мм
Отмечающая сила:	700КН

Использование продукта:

Это оборудование в основном применяется для сверления и штамповки крупногабаритного, высокопрочного углового профиля для башен линий электропередач. Все отверстия на угловом профиле могут быть обработаны на этой производственной линии, отличающейся высоким качеством отверстий, точностью позиционирования, а также выдающейся производительностью и уровнем автоматизации.

Особенности продукта:

Высокий уровень автоматизации :Производственная линия интегрирована с системой автоматической загрузки (включающей поперечный канал подачи и вращающуюся загрузочную раму), механизмом автоматической выгрузки и устройством автоматической подачи. Это позволяет полностью обрабатывать все отверстия и гравировки стальных меток на угловом профиле за один проход через производственную линию, исключая необходимость ручного вмешательства. В результате это значительно снижает трудоемкость операторов.

(1) Рама и опорная плита изготовлены из высококачественной конструкционной стали (Q345) методом сварки. Вся машина соответствует отраслевым стандартам, включая Общие технические условия для систем ЧПУ станков, Технические условия для сварных деталей ковочно-прессового оборудования, Технические условия для металлорежущих станков, и Общие принципы прецизионного контроля ковочно-прессового оборудования.

(2) Качество сварки каждого компонента оборудования строго соответствует требованиям, указанным в JB/T8609. Длина и расстояние между прерывистыми сварными швами точно контролируются для обеспечения однородности.

(3) Кованые компоненты проходят строгий контроль качества, чтобы гарантировать отсутствие дефектов, таких как расслоения, складки, трещины, песчаные раковины и пустоты.

(4) Все сварные металлические компоненты, а также литые и кованые детали (включая корпус машины, рабочий стол, основание и блок цилиндров) подвергаются отпуску для эффективного снятия внутренних напряжений.

(5) Критические поковки, сварные швы и отливки проверяются с использованием методов неразрушающего контроля для выявления любых внутренних дефектов или трещин. Эти компоненты полностью соответствуют соответствующим отраслевым стандартам.

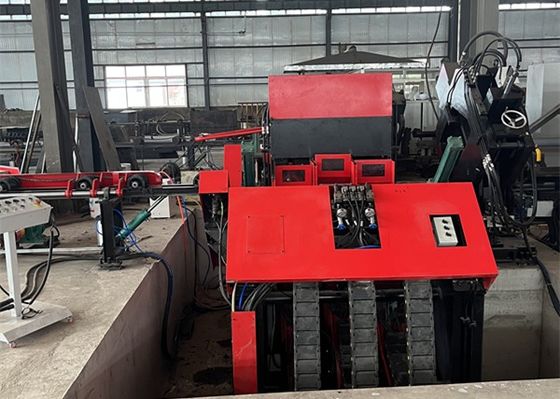

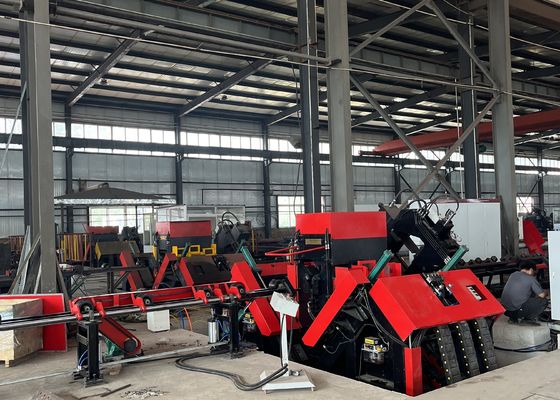

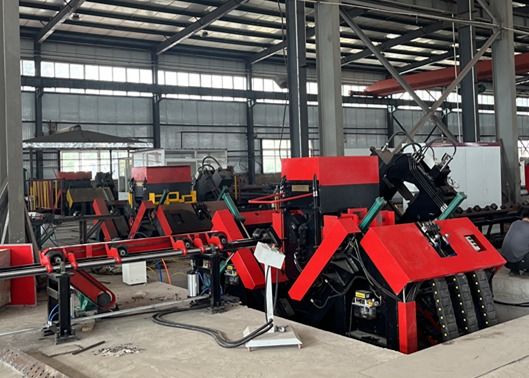

Высокоэффективная и автоматизированная линия для обработки углового профиля с ЧПУ для сверления и штамповки крупногабаритного углового профиля 0

Основные параметры:

Модель	ADM2532
Размер уголка (мм)	14014010~25025032
Макс. длина сырья (м)	14
Усилие маркировки (кН)	1000
Кол-во групп символов	1
Кол-во символов	18
Размер символа (мм)	141019
Диапазон точного расстояния (мм)	50~220 (Бесступенчатый)
Кол-во сверл с каждой стороны	3 (2 группы, всего 6)
Кол-во лезвий с каждой стороны	3
Конус сверлильного шпинделя	BT40
Макс. диаметр сверления (мм)	Φ40
Макс. скорость вращения шпинделя (об/мин)	6000
Блок охлаждения сверла	MQL 360-2 (Сухое охлаждение)
Объем хранения масла в блоке охлаждения	2 л
Смазочно-охлаждающая жидкость	Микро-смазочные масла на растительной основе (2000-25)
Расход топлива	5~50 мл/ч
Тип привода тележки ЧПУ	Серводвигатель переменного тока, реечная передача
Макс. скорость подачи уголка (м/мин)	40
Метод привода выравнивающего движения по осям AB	Линейная направляющая; серводвигатель переменного тока; шарико-винтовая передача вторичного привода
Макс. скорость перемещения ползуна сверлильной головки (м/мин)	10
Тип привода сверлильной головки	Линейная направляющая; серводвигатель переменного тока; шарико-винтовая передача вторичного привода
Макс. скорость подачи сверлильной головки (м/мин)	14
Рабочий метод рычага питателя	Тип вертикального подъема
Количество опрокидывающих цилиндров на стороне выгрузки	4
Метод охлаждения гидравлической станции	Воздушное охлаждение
Кол-во осей ЧПУ	9
Давление воздуха (МПа)	1
Общая мощность	Около 150 кВт
Вес станка (кг)	Около 33 тонн
Габаритные размеры (м)	338.52.5
