Высокоскоростная автоматическая CNC гидравлическая перфорационная маркировка режущая машина 3 CNC оси угловое бурение стальной соединительной пластины для связи

Высокоскоростная автоматическая CNC гидравлическая перфорационная маркировка режущая машина 3 CNC оси угловое бурение стальной соединительной пластины для связи

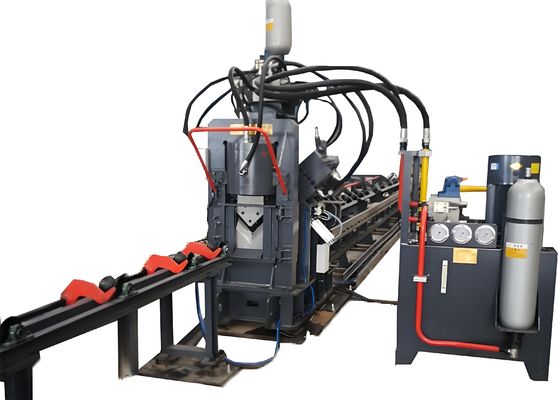

Большие изображения :  Высокоскоростная автоматическая CNC гидравлическая перфорационная маркировка режущая машина 3 CNC оси угловое бурение стальной соединительной пластины для связи

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Auten
Сертификация: ISO9001
Номер модели: JNC1412
Оплата и доставка Условия:
Количество мин заказа: 1 комплекты
Время доставки: 30 дней
Условия оплаты: L/C, T/T
Поставка способности: 100 комплектов/месяц
Подробное описание продукта
Функции: прокол, маркировка, резка Размер угла ((мм): 40х40х3140х140х12
Макс. длина пустого участка (м): 12 Максимальная длина готового материала (м): 10
Макс. пробивка (диаметр x толщ.) (мм): Φ26×12 (Материал: Q345 510Н/мм2) Удары по сторонам: 2
Сила удара (kN): 630 Сила маркировки (KN): 630
Сила резки (kN): 1800 Группа букв маркировки: 4
Оси с ЧПУ: 3

   Высокоскоростная машина для пробивки, маркировки и резки углового профиля с ЧПУ



Применимость:
Эта машина представляет собой специализированное оборудование, предназначенное для операций пробивки, маркировки и резки угловой стали в индустрии башен из угловой стали.



Состав продукта:
Основная структура машины включает в себя поперечный конвейер, систему вращающейся загрузки, подающий конвейер, каретку подачи с ЧПУ, блок пробивки, блок маркировки, блок резки, разгрузочный конвейер, а также интегрированные гидравлические, электрические и пневматические системы.

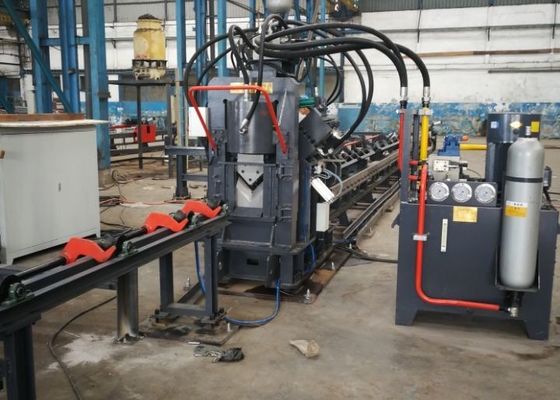

Высокоскоростная автоматическая CNC гидравлическая перфорационная маркировка режущая машина 3 CNC оси угловое бурение стальной соединительной пластины для связи 0



Особенности продукта:

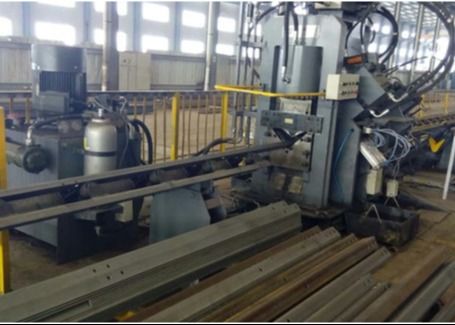

Высокоскоростная автоматическая CNC гидравлическая перфорационная маркировка режущая машина 3 CNC оси угловое бурение стальной соединительной пластины для связи 1





  1. Передовые технологии и компоненты премиум-класса
    Используя передовую технологию ЧПУ и подачу с сервоприводом, машина обеспечивает высокоэффективную обработку и стабильную точность заготовки. Ее основные гидравлические, пневматические и электрические компоненты поставляются международными поставщиками, что обеспечивает надежность и долговечность.
  2. Универсальная конфигурация пробивки
    Каждая сторона машины оснащена тремя комплектами пуансонов и матриц, вмещающих пуансоны различного диаметра. Управляемые системой ПЛК, эти три комплекта пресс-форм могут перемещаться синхронно, обеспечивая плавное изменение обратной метки пробивки.
  3. Удобный интерфейс и программирование
    Оснащенная двуязычным китайско-английским компьютерным интерфейсом, машина обеспечивает интуитивно понятное управление и отображает подробные чертежи заготовок. Программирование простое, позволяющее напрямую использовать данные программ, сгенерированные программным обеспечением для разметки. При создании программы операторам нужно только ввести размер заготовки, диаметр отверстия, обратную метку и количество.
  4. Прецизионный механизм подачи
    Каретка подачи с ЧПУ, приводимая в действие серводвигателем, полагается на фотоэлектрический датчик для обратной связи в реальном времени. Эта система управления с замкнутым контуром гарантирует исключительную точность позиционирования во время операций.
  5. Полностью автоматизированный рабочий процесс
    Машина обеспечивает полную автоматизацию процессов маркировки, пробивки и резки. Готовые детали из угловой стали выгружаются с помощью пневматического устройства поворота, что значительно снижает интенсивность ручного труда и повышает эффективность работы.



Информация о параметрах



Модель JNC1010 JNC1412 JNC2020
Размер углового профиля (мм) 40*40*3~
100*100*10
40*40*3~
140*140*12
50*50*4~
200*200*20

Макс. пробивка

(Диа. * Толщ.) (мм)

26*10 26*12 26*20
Усилие пробивки (кН) 630 630/1000 1000/1200
Усилие маркировки (кН) 630 630/900/1200
Усилие резки (кН) 1000 900/1800 1540/4300
Макс. длина заготовки (м) 12 12 14
Макс. длина готовой детали (м) 10 12 14
Пуансонов на сторону 2 2 или 3 3
Группа маркировочных букв 4 4 4
Количествобукв в группе 12
Размер символа (мм) 14*10*19
Оси ЧПУ 3
Режим резки Одиночное лезвие Двойное лезвие или Одиночное лезвие
Скорость подачи углового профиля (м/мин) 80 80 60
Точность обработки В соответствии с GB2694
Режим программирования Ввод с клавиатуры, интерфейс USB
Габаритные размеры (м) Около 28*6.5*2.2 Около 29*6.5*2.2 Около 32*7*2.35
