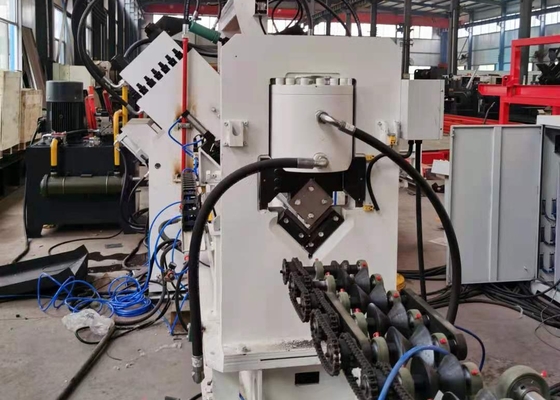

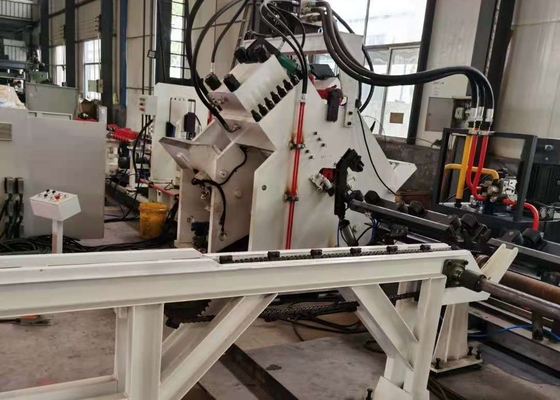

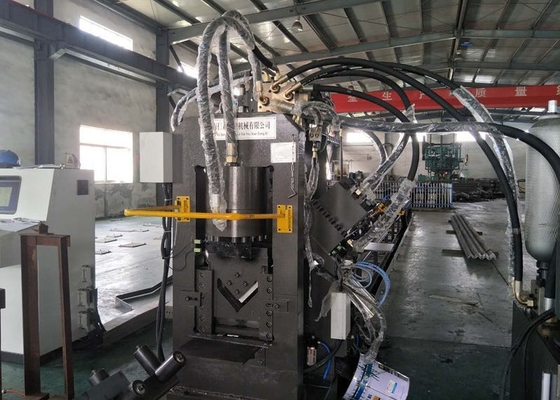

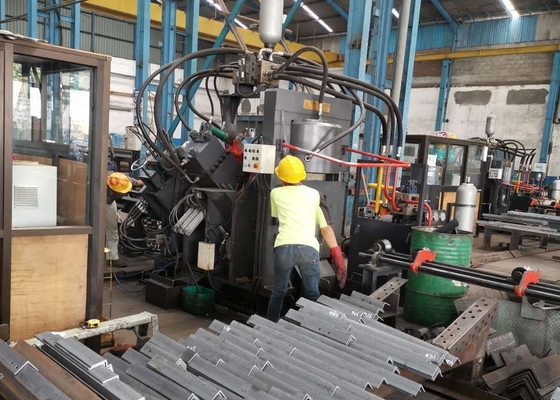

JNC1412 Модель пробивания маркировки резки CNC угловой линейной машины 630/1000KN пробивающая сила
Применимая отрасль:
Эта машина представляет собой специализированное оборудование, предназначенное для ударных, маркировочных и стрижечных операций в секторе купольных стальных башен.
Состав продукта:
Эта машина в основном состоит из поперечного конвейера, вращающейся системы загрузки, конвейера ввода, CNC ввода ввода, ударного блока, маркировочного блока, режущего блока, разгрузочного конвейера,а также гидравлические, электрические и пневматические системы, среди других компонентов.
Характеристики продукта:
1Интегрирует технологию CNC и подачу сервомотора, обеспечивая высокую эффективность и постоянную точность заготовки.
2Каждая сторона оснащена тремя комплектами перфораций и штампов, способных вместить три перфорации различного диаметра.три набора форм могут двигаться синхронно, чтобы регулировать ударный обратный знак.
3. Оснащенный компьютером с китайским/английским интерфейсом для интуитивной работы, с возможностью отображения диаграмм деталей.и он может напрямую использовать программные данные, генерируемые программным обеспечением лофтингаПри редактировании программ необходимо вводить только размеры заготовки, диаметр отверстия, отметку задней стороны и количество заготовки.
4. CNC вводный вагон управляется сервомотором с фотоэлектрическим кодером, обеспечивающим обратную связь в режиме реального времени.
5Процессы маркировки, пробивания и стрижки полностью автоматизированы; готовую угловую сталь можно разгрузить с помощью пневматического оборотного устройства, уменьшая интенсивность работы.
6Система управления включает в себя хост-компьютер, систему CNC, сервомотор, PLC и внешние датчики обнаружения, среди других компонентов.Операции обработки начинаются просто путем ввода размеров заготовкиКроме того, программы могут храниться, выбираться, отображаться и передаваться на основе номеров деталей.
Информация о параметрах
| Модель |
JNC1010 |
JNC1412 |
JNC2020 |
| Размер угла (мм) |
40*40*3
100*100*10 |
40*40*3
140*140*12 |
50*50*4
200*200*20 |
|
Макс.
(Диа. * Ти.) (Мм)
|
26*10 |
26*12 |
26*20 |
| Сила удара (kN) |
630 |
630/1000 |
1000/1200 |
| Сила маркировки (kN) |
630 |
630/900/1200 |
| Сила резки (kN) |
1000 |
900/1800 |
1540/4300 |
| Максимальная длина пустого (м) |
12 |
12 |
14 |
| Максимальная длина готовой продукции (м) |
10 |
12 |
14 |
| Удары по сторонам |
2 |
2 или 3 |
3 |
| Группа знаковых букв |
4 |
4 |
4 |
| Количествописьмапо группе |
12 |
| Размер символа ((мм) |
14*10*19 |
| Оси с ЧПУ |
3 |
| Режим резки |
Одноствольное лезвие |
Двухствольное или одноствольное |
| Скорость подачи угла ((m/min) |
80 |
80 |
60 |
| Точность обработки |
Соответствие GB2694 |
| Режим программирования |
Ввод с помощью клавиатуры, интерфейс USB |
| Общий размер (м) |
Около 28*6,5*2.2 |
Около 29*6,5*2.2 |
Примерно 32*7*2.35 |
