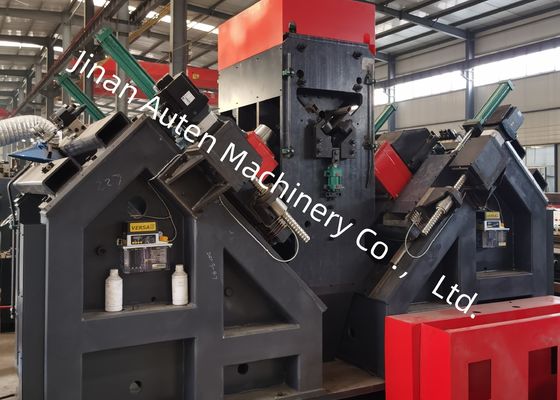

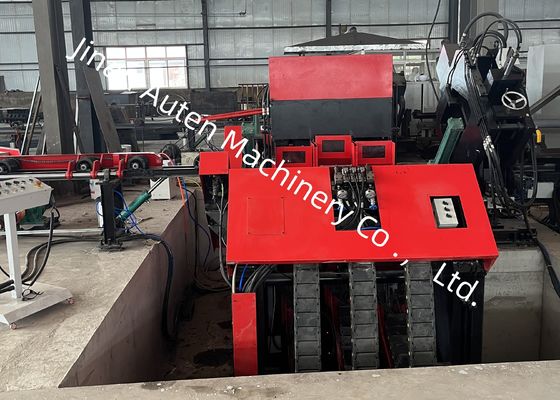

1000KN Сила маркировки CNC Угловой стальной буровой и маркировочной машины Линия 9 CNC оси
Использование препарата:
Это оборудование предназначено в первую очередь для бурения и штамповки крупноразмерной высокопрочной угловой стали, используемой в башнях линий электропередач.Все отверстия, необходимые на угловой стали могут быть обработаны на этой производственной линии, отличающийся превосходным качеством отверстий, точностью позиции, а также высокой эффективностью производства и уровнем автоматизации.
Основные параметры:
| Модель |
ADM2532 |
| Размер угла ((мм) |
140*140*10~250*250*32 |
| Максимальная длина сырья (м) |
14 |
| Сила маркировки ((kN) |
1000 |
| Номер группы символов |
1 |
| Номер персонажа |
18 |
| Размер символа (мм) |
14*10*19 |
| Диапазон точного расстояния ((мм) |
50~220 (без ступней) |
| Количество сверлов с каждой стороны |
3 ((2 группы, всего 6) |
| Число лезвия с каждой стороны |
3 |
|
Конька бурового шпинделя
|
BT2 |
| Максимальный диаметр бурения (мм) |
Φ40 |
| Максимальная скорость вращения шпинделя ((r/мин) |
6000 |
| Охлаждающая установка сверла |
MQL 360-2 ((сухое охлаждение) |
| Мощность хранения масла в холодильной установке |
2 л |
| Масло для резки |
Микрорежущие масла на основе растительного масла ((2000-25) |
| расход топлива |
5 ~ 50 мл/ч |
| Тип привода тележки с ЧПУ |
Сервомотор переменного тока, приводы с стойкой и колесами |
| Максимальная скорость подачи угла ((m/min) |
40 |
| Метод привода движения с выравниванием оси AB |
Линейное руководство движением;Сервомотор переменного тока;Шруба шарообразная |
| Максимальная скорость движения буровой головки скейтборда ((m/min) |
10 |
| Тип привода буровой головки |
Линейное руководство движением;Сервомотор переменного тока;Шруба шарообразная |
| Максимальная скорость подачи буровой головки ((m/min) |
14 |
| Метод работы ручки кормовой тележки |
Тип вертикального подъема |
| Количество цилиндров на стороне разгрузки |
4 |
| Способ охлаждения гидравлической станции |
Охлаждение воздухом |
| Число CNC-осей |
9 |
| Давление воздуха ((MPa) |
1 |
| Общая мощность |
Около 150 кВт |
Характеристики продукта:
1Высокая эффективность бурения и точность формования отверстий
Сборка бурения оснащена шестью CNC-бурными головами, из которых три интегрированы в каждый фланц угловой стали.Дырки с одинаковым диаметром и расстоянием от конца на обоих флангах могут быть одновременно пробурены соответствующими двусторонними буровыми головками.
В буровом шпинделе используется тайваньский точный шпиндель BT40 (с внутренним охлаждением), в то время как в буровой головке используется цементированный карбидный бурильщик.Эта конфигурация позволяет достигать скорости резки до 200 м/мин, что значительно выше, чем 25-35 м/мин, обычно достигаемых стандартными высокоскоростными стальными свертывающими свертниками, обеспечивая таким образом быструю работу..
Силовая головка сверла CNC управляется сервомотором с быстрым продвижением, рабочим питанием и быстрым оттягиванием, контролируемым и автоматизированным системой CNC.Положение ретракции сверла может быть предварительно настроена через хост-компьютер, сокращение бездействующих поездок и дальнейшее повышение эффективности производства.
Произведенные отверстия имеют допустимый диаметр менее 0,1 мм и поверхностную отделку (Ra) менее 6,3 мкм, что подчеркивает исключительное качество обработки отверстий.
2Сверло для бурения интегрировано с механизмом автоматического вытягивания инструмента с дисковой пружиной и гидравлическим цилиндром для снятия инструмента, что облегчает очень удобную замену стволов инструмента.Передняя часть шпинделя имеет лабиринтовую защитную систему, водонепроницаемая конструкция, и оснащена устройством воздушного занавеса, все они совместно предотвращают проникновение режущей жидкости внутрь шпинделя.
Эти образцы охватывают ряд общих спецификаций и рисунков отверстий угловой стали, используемой в башнях линий электропередач.Они позволяют потенциальным пользователям или инспекторам визуально проверять производительность оборудования., тем самым предлагая ощутимый и интуитивно понятный ориентир для оценки его пригодности к практическим производственным требованиям.
Он в основном предназначен для бурения и штамповки крупногабаритной высокопрочной угловой стали, используемой в башнях линий электропередач,и находит широкое применение в различных сценариях строительства и обслуживания инфраструктуры электропередачи.
При строительстве линий передачи сверхвысокого напряжения (UHV), где башням необходимо выдерживать экстремальные погодные условия и большие нагрузки,Это оборудование играет решающую роль в обработке угловных стальных компонентов, которые образуют основную основу башен.Он эффективно справляется с буровыми и штамповыми задачами для угльной стали, используемой в корпусах башни, крестовых рукавах и других ключевых структурных частях.обеспечение точных размеров и прочных соединений для обеспечения общей стабильности башен.
