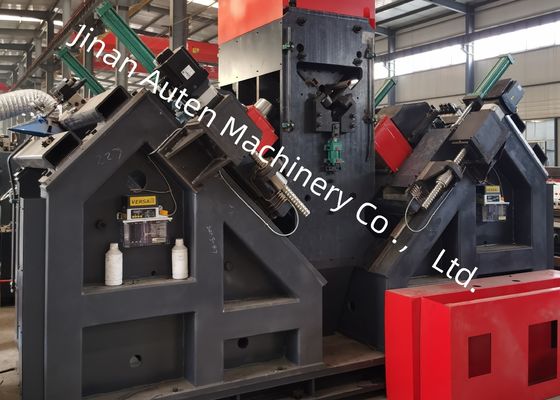

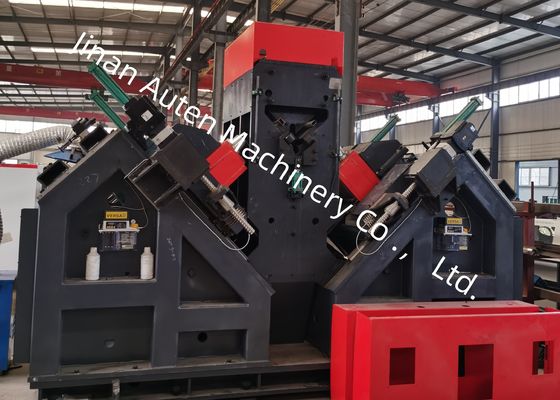

150 кВт Общая мощность Гидравлическая CNC угловая буровая машина линия 6000r/мин скорость вращения шпинделя
Использование препарата:
Он предназначен в основном для бурения и штамповки высокопрочной угловой стали, используемой в башнях линий передачи.характеризуется превосходным качеством отверстий, высокая точность позиционирования, а также высокая эффективность производства и передовая автоматизация.
Основные параметры:
| Модель |
ADM2532 |
| Размер угла ((мм) |
140*140*10~250*250*32 |
| Максимальная длина сырья (м) |
14 |
| Сила маркировки ((kN) |
1000 |
| Номер группы символов |
1 |
| Номер персонажа |
18 |
| Размер символа (мм) |
14*10*19 |
| Диапазон точного расстояния ((мм) |
50~220 (без ступней) |
| Количество сверлов с каждой стороны |
3 ((2 группы, всего 6) |
| Число лезвия с каждой стороны |
3 |
|
Конька бурового шпинделя
|
BT2 |
| Максимальный диаметр бурения (мм) |
Φ40 |
| Максимальная скорость вращения шпинделя ((r/мин) |
6000 |
| Охлаждающая установка сверла |
MQL 360-2 ((сухое охлаждение) |
| Мощность хранения масла в холодильной установке |
2 л |
| Масло для резки |
Микрорежущие масла на основе растительного масла ((2000-25) |
| расход топлива |
5 ~ 50 мл/ч |
| Тип привода тележки с ЧПУ |
Сервомотор переменного тока, приводы с стойкой и колесами |
| Максимальная скорость подачи угла ((m/min) |
40 |
| Метод привода движения с выравниванием оси AB |
Линейное руководство движением;сервомотор переменного тока;шаровой винт |
| Максимальная скорость движения буровой головки скейтборда ((m/min) |
10 |
| Тип привода буровой головки |
Линейное руководство движением;сервомотор переменного тока;шаровой винт |
| Максимальная скорость подачи буровой головки ((m/min) |
14 |
| Метод работы ручки кормовой тележки |
Тип вертикального подъема |
| Количество цилиндров на стороне разгрузки |
4 |
| Способ охлаждения гидравлической станции |
Охлаждение воздухом |
| Число CNC-осей |
9 |
| Давление воздуха ((MPa) |
1 |
| Общая мощность |
Около 150 кВт |
Характеристики продукта:
1. Высокая точность позиции создания отверстий
Устройство питания этой производственной линии приводится в действие сервомотором с помощью трансмиссии на стойке.Он оснащен механизмом обнаружения стойки и козырьков и кодером обратной связи точности положенияДвижение силовой головки сверла по обоим бокам угловой стали управляется сервомотором через шаровую винтовую трансмиссию.обеспечение высокой точности расположения отверстий на угловых стальных деталях.
2Высокая эффективность бурения и качество бурения
Устройство для бурения оснащено шестью комплектами CNC-бурных голов, из которых три комплекта предназначены для каждого из двух фланцев угловой стали.Дырки одного диаметра и с одинаковым расстоянием между концами на обоих флангах могут быть пробурены одновременно соответствующими буровыми головками с каждой стороныСверло для бурения использует тайваньский точный сверло BT40 (с внутренним охлаждением), а сверло использует цементированный карбидный сверло.Скорость резки сверла достигает 200 м/мин (по сравнению с 25-35 м/мин для обычных высокоскоростных стальных свертовых сверлов), позволяющий высокоскоростную работу. силовая головка сверла CNC управляется сервомотором для питания, с бурилой быстро вперед, рабочая подачаи быстрого оттягивания, управляемые и автоматически выполняемые системой CNC.
3Система охлаждения обладает исключительной эффективностью, предотвращая утечку режущих жидкостей из механической ячейки.Это поддерживает чистоту завода и исключает необходимость в очистке от охлаждающей жидкости и ограничениях.
4Линейный проводник, используемый для движущегося проводника силовой головки бурения, является линейным проводником на ролике, обладающим отличной жесткостью, высокой статической и динамической грузоподъемностью и плавной работой.Эти свойства повышают как качество обработанных деталей, так и срок службы инструментов..
Эти образцы охватывают ряд общих спецификаций и конфигураций отверстий угловой стали, используемой в башнях линий электропередачи.Они позволяют потенциальным пользователям или инспекторам визуально проверять производительность оборудования., тем самым предлагая ощутимый и простой ориентир для оценки его пригодности к практическим требованиям производства.
Он в основном предназначен для бурения и штамповки высокопрочной угловой стали больших размеров, используемой в башнях линий электропередач,и широко применяется в различных сценариях при строительстве и обслуживании инфраструктуры электропередачи.
При строительстве линий передачи сверхвысокого напряжения (UHV), где башни должны выдерживать экстремальные погодные условия и большие нагрузки,Это оборудование играет жизненно важную роль в обработке угловных стальных компонентов, которые образуют основную основу башен.Он эффективно справляется с буровыми и штамповыми задачами для угловиной стали, используемой в корпусах башен, крестовых рукавах и других ключевых структурных частях,обеспечение точных размеров и прочных соединений для обеспечения общей стабильности башен.
