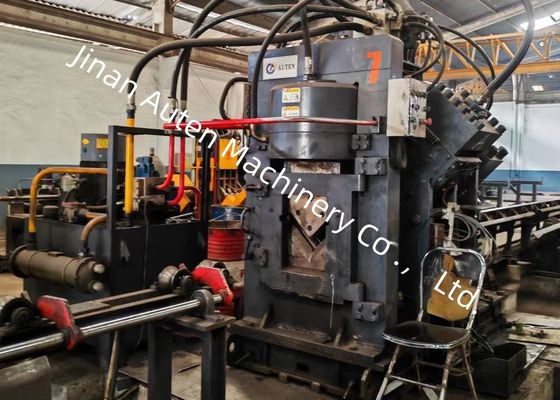

Водяное охлаждение Гидравлическая система CNC пробивание Маркировка и стрижка Линия однолистная резка
Применимая отрасль:
Эта машина - специализированное оборудование, предназначенное для пробивания, маркировки и стрижки угловой стали в секторе угловой стальной башни.поддержка эффективного производства в производстве башен, обеспечивая соответствие отраслевым стандартам и повышая производительность работы.
Спецификации:
| Функции |
Пробивание, маркировка, резка |
| Размер угла ((мм) |
40х40х3140х140х12 |
| Максимальная длина пустого (м) |
12 |
| Максимальная длина готового материала (м) |
10 |
| Максимальное прокалывание (диаметр х толщина) (мм) |
Φ26×12 ((Материал:Q345 510N/mm2) |
| Удары по сторонам |
2 |
| Сила удара (kN) |
630 |
| Сила маркировки (kN) |
630 |
|
Сила резки (kN)
|
1800 |
| Группа букв маркировки |
4 |
| Количество букв в группе |
12 |
| Размер буквы (мм) |
14х10х19 |
| Режим резки |
Обрезка одноствольной лопатки |
| Оси с ЧПУ |
3 |
| Скорость подачи угла (м/мин) |
80 |
| Способ охлаждения гидравлической системы |
Водяное охлаждение |
| Точность обработки |
Соответствие GB2694 |
| Функция программы |
Ввод по клавиатуре и интерфейсу USB |
| Размер ((мм) |
28000×6500×2200 |
Состав продукта:

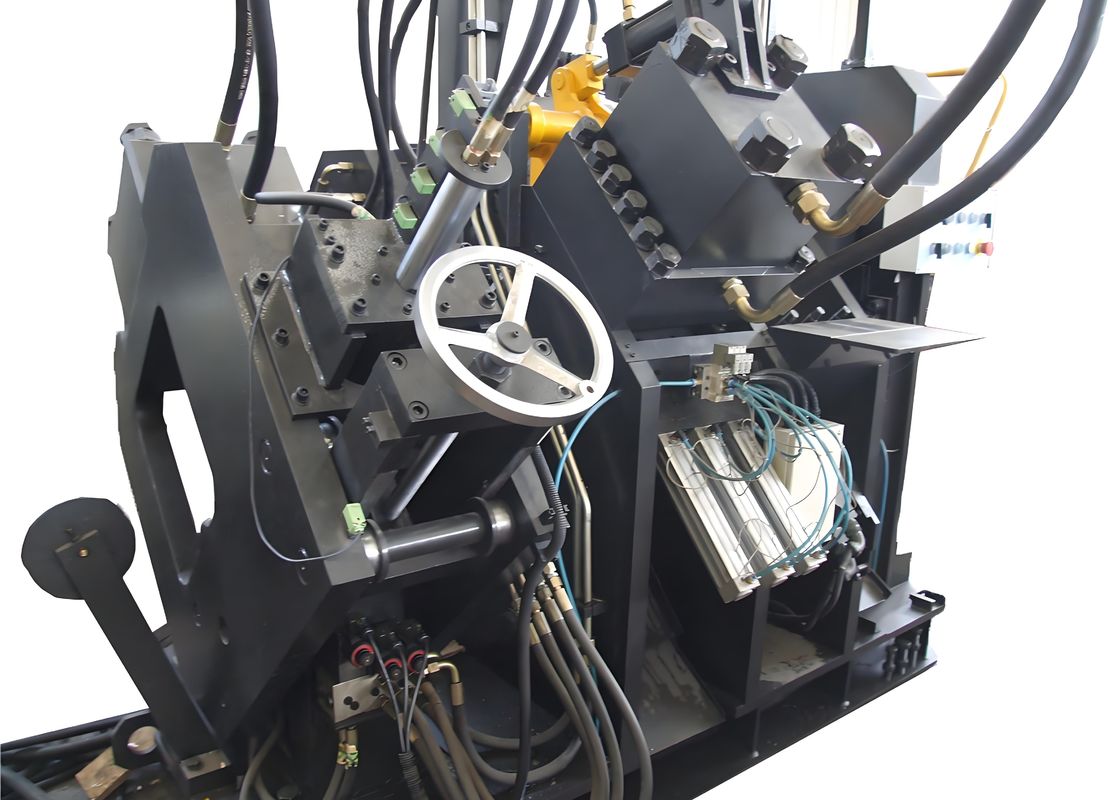

Машина состоит в основном из поперечного конвейера, вращающейся системы погрузки, конвейера нагрузки, CNC-конвейера нагрузки, бурового блока, маркировочного блока, режущего блока, разгрузочного конвейера,а также гидравлические, электрические и пневматические системы, среди других компонентов.
Характеристики продукта:
1. Он использует технологию CNC и подачу сервомотора, с высокой эффективностью и стабильной точностью заготовки. Ключевые гидравлические, пневматические и электрические компоненты все импортированы.
2Каждая сторона оснащена тремя комплектами перфораций и штампов, которые могут вмещать три типа перфораций различного диаметра.Три набора форм могут быть перемещены совместно под управлением ПЛК для регулирования ударного обратной отметки.
3Компьютер оснащен интерфейсом китайский/английский язык, обеспечивающий легкую работу, и может отображать чертежи заготовки.и он может напрямую использовать программные данные, генерируемые программным обеспечением лофтингаПри редактировании программ необходимо вводить только размер заготовки, диаметр отверстия, отметку задней стороны и количество заготовки.
4На маркировочном блоке установлены четыре группы символьных ящиков, которые можно выбрать по программе.Маркировка обратных знаков может быть установлена произвольно.
5- цилиндры для пробивания, маркировки и стрижки большего размера; NC-коляска нового типа с повышенной прочностью; и зажимы более прочные.
Эти образцы, охватывающие общие спецификации и сценарии обработки в промышленности угловых стальных башен, позволяют пользователям непосредственно исследовать качество обработки оборудования, точность,и ремесленничествоОни служат конкретным ориентиром для оценки его производительности и пригодности для конкретных производственных потребностей.
Он в основном предназначен для бурения и штамповки высокопрочной угловой стали больших размеров, используемой в башнях линий электропередач,и широко применяется в различных сценариях при строительстве и обслуживании инфраструктуры электропередачи.
При строительстве линий сверхвысокого напряжения (UHV), где башни должны выдерживать экстремальные погодные условия и большие нагрузки,Это оборудование играет решающую роль в обработке угловных стальных компонентов, которые образуют основную основу башен.Он умело выполняет буровые и штамповые операции для угловой стали, используемой в корпусах башен, перекрестных рукавах и других ключевых структурных частях,обеспечение точных размеров и прочных соединений для обеспечения общей стабильности башен.
