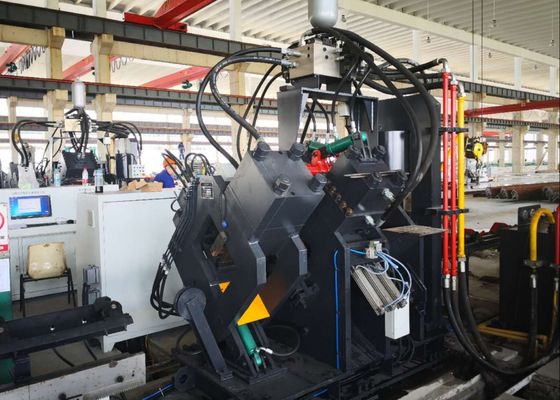

Мод резки с одним лезвием СУП-сверление и резка машинная линия 80 м/мин скорость подачи
Применимая отрасль:
Эта машина - специально разработанное, отраслевое устройство, разработанное исключительно для выполнения угловых стальных пунктов, маркировки и стрижки с высокой точностью.Он специально разработан для удовлетворения основных требований обработки в секторе угловых стальных башен, где точность компонентов напрямую влияет на структурную стабильность.Интегрируя оптимизированную логику обработки, машина обеспечивает точную и эффективную обработку угловных стальных деталей, которые имеют решающее значение для производства башен.эффективная поддержка последовательного производства высококачественных башенных конструкций.
Спецификации:
| Функции |
Пробивание, маркировка, резка |
| Размер угла ((мм) |
40х40х3140х140х12 |
| Максимальная длина пустого (м) |
12 |
| Максимальная длина готового материала (м) |
10 |
| Максимальное прокалывание (диаметр х толщина) (мм) |
Φ26×12 ((Материал:Q345 510N/mm2) |
| Удары по сторонам |
2 |
| Сила удара (kN) |
630 |
| Сила маркировки (kN) |
630 |
|
Сила резки (kN)
|
1800 |
| Группа букв маркировки |
4 |
| Количество букв в группе |
12 |
| Размер буквы (мм) |
14х10х19 |
| Режим резки |
Обрезка одноствольной лопатки |
| Оси с ЧПУ |
3 |
| Скорость подачи угла (м/мин) |
80 |
| Способ охлаждения гидравлической системы |
Водяное охлаждение |
| Точность обработки |
Соответствие GB2694 |
| Функция программы |
Ввод по клавиатуре и интерфейсу USB |
| Размер ((мм) |
28000×6500×2200 |
Состав продукта:
Это оборудование в основном состоит из основных функциональных модулей, включая поперечный конвейер, вращающуюся систему загрузки, конвейер питания, CNC-карету, пробивной модуль,модуль маркировкиОн также интегрирует основные вспомогательные системы, такие как гидравлические, электрические и пневматические системы, наряду с другими вспомогательными компонентами.формируют полную, скоординированная обработка сборки для обеспечения стабильной работы.
Характеристики продукта:
1Система управления и привода
Оборудование использует технологию CNC и сервомоторное питание, что обеспечивает высокую рабочую эффективность и стабильную точность заготовки.и электрические компоненты поставляются от импортных поставщиков, обеспечивая надежную работу всей системы.
2. Конфигурация Punch & Die
На каждой стороне установлены три комплекта перфораций и штампов, что позволяет разместить три типа перфораций различного диаметра.три набора форм могут достичь синхронного движения для регулировки отметки пробоя, удовлетворяя потребности в гибкой обработке.
3. Интерфейс человека-машины и программирование
Компьютер оснащен китайско-английским интерфейсом, обеспечивающим удобную для пользователя работу, и поддерживает отображение чертежей заготовки.и оборудование может напрямую использовать программные данные, генерируемые программным обеспечением лофтингаПри редактировании программы необходимо вводить только размеры заготовки, диаметр отверстия, отметку отсчета и количество заготовки, что снижает сложность работы.
4. CNC кормление перевозки и управления
CNC-кормовой вагон управляется сервомотором с фотоэлектрическим кодером, обеспечивающим обратную связь в режиме реального времени.Для динамического регулирования движения вагона используется система управления с закрытым контуром., эффективно обеспечивая высокую точность позиционирования в течение всего процесса обработки.
5. Автоматизированные процессы и разгрузка
Процессы маркировки, пробивания и стрижки оборудования полностью автоматизированы, минимизируя ручное вмешательство.что эффективно снижает интенсивность труда операторов и повышает общую эффективность производства.
6Конфигурация и функция системы управления
Система управления состоит из хост-компьютера, системы CNC, сервомотора, ПЛК и внешних датчиков обнаружения, а также других вспомогательных компонентов.Операции обработки могут быть начаты просто путем ввода размеров заготовкиКроме того, программы могут храниться, выбираться, отображаться и передаваться на основе номеров деталей, что облегчает гибкое управление производством.
7Устройство маркировки использует замкнутую структуру, обеспечивающую отличную жесткость для поддержания стабильной маркировки.с включенным выбором через программу управления для гибких потребностей маркировкиМаркировка ссылки поддерживает произвольные настройки для адаптации к различным требованиям обработки.

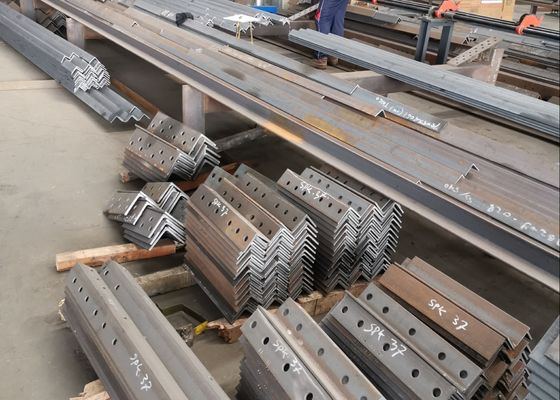

Эти образцы, охватывающие общие спецификации и сценарии обработки в промышленности угловых стальных башен, позволяют пользователям непосредственно проверять качество обработки оборудования, точность,и ремесленничествоОни служат ощутимым ориентиром для оценки производительности оборудования и его совместимости со специфическими требованиями производства.содействие принятию решений, основанных на данных, для потенциальных приложений.
In the construction of ultra-high voltage (UHV) transmission lines—where towers must withstand extreme meteorological conditions and heavy loads—this equipment assumes a critical role in processing the angle steel components that constitute the towers’ main frameworkОн надежно выполняет буровые и штамповые операции на угловой стали, используемой для корпусов башен, перекрестных рук и других ключевых структурных частей,обеспечение точных размеров и прочных соединений для защиты общей стабильности башен.
