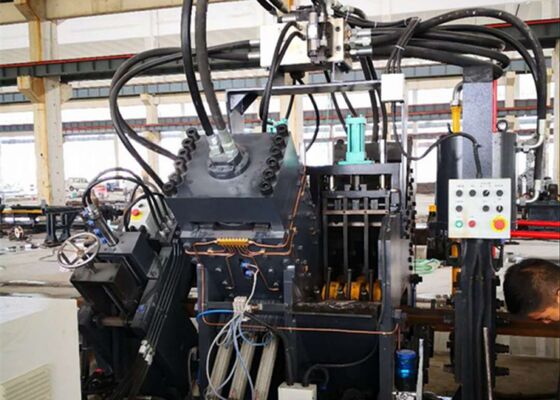

Автоматизированная машина CNC для пробивания и резки угловой стали в производстве башен

Автоматизированная машина CNC для пробивания и резки угловой стали в производстве башен

Введение продукта:

Серия JNC высокоскоростной линии производства CNC для пробивания, маркировки и резки сталей в основном состоит из блока пробивания, блока маркировки, блока резки, поперечного конвейера, вращающегося конвейера,конвейер питания, конвейер разгрузки, CNC кормление карета, гидравлическая система, электрическая система и пневматическая система, среди других ключевых компонентов.Эта производственная линия в основном предназначена для автоматической обработки угловиной стали в промышленности производства башен. Рабочий процесс обработки контролируется с помощью цифрового контроля, что позволяет обеспечить автоматизированную, высокоточную, многообразную и массовую производственную мощность.

Спецификации:

Вышеперечисленные параметры могут регулироваться и изменяться в соответствии с конкретными требованиями клиента.

Характеристики продукта:

1Установка пробивания оснащена двумя или тремя комплектами, которые могут быть сконфигурированы с тремя типами пробивов различного диаметра.Три набора пробивающих штампов расположены с помощью цифрового управления для регулирования расстояния. Он способен прокалывать как круглые, так и овальные отверстия. Его высокая скорость подачи и прокалывания оптимизирует эффективность производства; для угловой стали спецификации 50×50×4 мм,производительность достигает 910 тонн в восьмичасовую смену.

2Маркировочная установка имеет закрытую конструкцию с превосходной жесткостью.и расстояние между маркировками может быть установлено произвольноКроме того, в качестве дополнительной конфигурации предлагается метод маркировки диска.Система маркировки диска состоит из 10 рядов символов и позволяет автоматически выбирать символы без необходимости ручного вмешательства, что существенно повышает эффективность маркировки.

3. Режущий агрегат использует механизм с одним лезвием, конструкция которого известна своей прочной силой резки.при этом поверхность резки сохраняет исключительную чистоту и гладкостьВ корпусе лезвия установлена конфигурация с открытой дверью, что позволяет быстро и безопасно заменять лезвия.

4Горизонтальный материалный стол транспортирует угловую сталь к вращающемуся материальному стойке.ротационная стойка материала облегчает устойчивое размещение угловой стали на конвейер питания.

5. Рабочая часть зажимается и питается CNC-кормочной тележкой, которая обеспечивает превосходную точность позиционирования.интегрированный с фотоэлектрическим кодером обратной связи и функцией управления закрытым циклом.

Эти испытательные образцы, полученные из угловой стальной пробивной, режущей и маркировочной производственной линии,охватывают стандартные спецификации и сценарии обработки, широко принятые в промышленности по производству угловых стальных башен.Они позволяют пользователям непосредственно оценить качество обработки оборудования, точность работы и стандарты ремесленничества.

In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers must withstand extreme meteorological conditions and heavy-duty loads—this equipment performs a critical role in processing the angle steel components that form the towers’ primary frameworkОн надежно выполняет бурение и штамповку на угловой стали, используемой для корпусов башен, перекрестных рук и других ключевых структурных компонентов.Это обеспечивает точную точность измерений и надежную производительность соединения, тем самым поддерживая общую структурную устойчивость передаточных башен.
