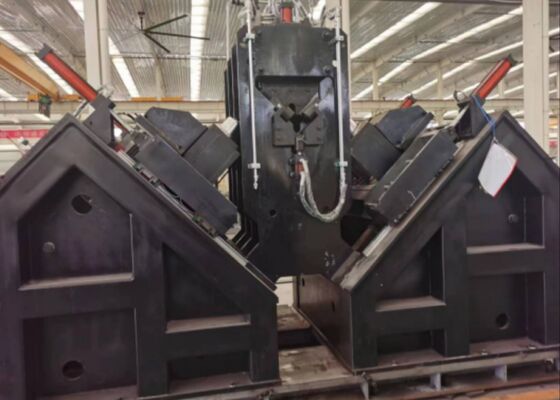

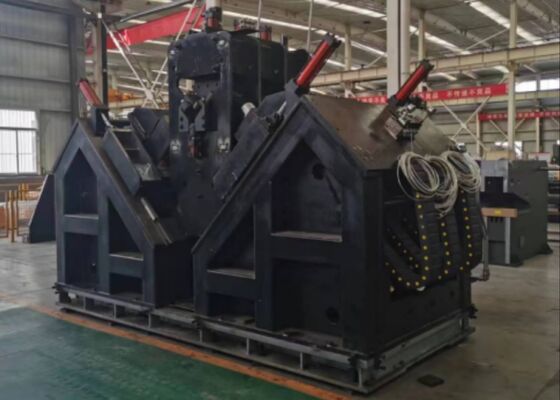

9 Осей CNC Угловая линейная машина для бурения штамповки крупноразмерной угловой стали длиной до 14 м

9 Осей CNC Угловая линейная машина для бурения штамповки крупноразмерной угловой стали длиной до 14 м

Использование препарата:

Эта специально разработанная линия производства CNC для пробивания стальных углов специально построена для буровых и штамповых процессов больших размеров,высокопрочная угловая сталь, основной материал, предназначенный для изготовления башен линий электропередачПроизводственная линия позволяет высокоточно обрабатывать все необходимые отверстия на угловой стали, обеспечивая превосходную отделку отверстий, точную позиционную точность, исключительную эффективность производства,и передовые автоматизированные функции.

Основные параметры:

Характеристики продукта:

Эта производственная линия CNC для бурения угловой стали отличается высоким уровнем автоматизации,интегрированная с автоматической системой погрузки, включающей поперечный канал питания и вращающийся погрузчик, автоматическая установка разгрузкиВсе операции бурения под углом стали, а также процессы штамповки и маркировки стали могут быть выполнены за один проход через производственную линию,с нулевым ручным вмешательством во время фазы обработкиЭта конфигурация эффективно снижает интенсивность труда эксплуатационного персонала.

Маркировочный агрегат линии производства пробивания и маркировки угловой стали имеет замкнутую конструкцию, которая обеспечивает исключительную жесткость конструкции и постоянную рабочую стабильность.Маркировочная установка оснащена подставкой, прикрепленной к базе машиныВ соответствии с инструкциями, передаваемыми компьютерной системой управления,Маркировка выполняется на позициях, указанных на инженерных чертежах.Для расширения объема обработки оборудования был дополнительно включен механизм ручной регулировки.вертикальное положение подвижного тела, а именно, положение головки символа может быть регулировано, что позволяет адаптировать к маркировке позиции угловиной стали продукции в целом диапазоне спецификаций.

Процесс бурения CNC-передатчика достигает исключительной точности позиции.с силовой передачей, осуществляемой с помощью системы привода с стойкой и козырькомКроме того, он оснащен устройством обнаружения стойки и козырька и кодером для определения положения для обратной связи точности положения, которые вместе образуют полностью замкнутую архитектуру управления.переходная движение силовой головки сверла по двум направлениям фланца угловой стали питается сервомотором и передается через механизм шарикового винтаЭта конфигурация гарантирует исключительную точность расположения отверстий, обрабатываемых на угловых стальных деталях.

Компьютер-хост имеет интерфейс на китайском языке, обеспечивающий интуитивную оперативность для операторов общего назначения.Он оснащен функциональностью для отображения схемы заготовки и координатных размеров положений отверстийКроме того, он поддерживает импорт программ обработки деталей, созданных профессиональным программным обеспечением.Принятие хост-компьютерного управления значительно повышает эффективность хранения и извлечения программ обработки.

Эти испытательные образцы охватывают полный спектр стандартных спецификаций и конфигураций отверстий, относящихся к угловой стали, используемой в изготовлении башен линий электропередачи.Они позволяют потенциальным заказчикам или инспекторам проводить визуальную проверку эксплуатационных характеристик оборудования., обеспечивая таким образом ощутимые и интуитивные ссылки для оценки того, соответствует ли оборудование практическим производственным требованиям производства башен линий электропередачи.

In ultra-high voltage (UHV) transmission line projects—where transmission towers are mandated to withstand severe weather conditions and heavy-duty loads—this equipment serves a pivotal function in machining angle steel components for the towers’ primary load-bearing frameworksЭффективно выполняет бурение и штамповку на угловой стали, нанесенной на корпуса башни, перекрестные рукава и другие критические структурные компоненты.обеспечение высокой точности измерений и надежной целостности соединенияЭто, в свою очередь, сохраняет общую структурную стабильность передаточных башен на протяжении всего их жизненного цикла.
