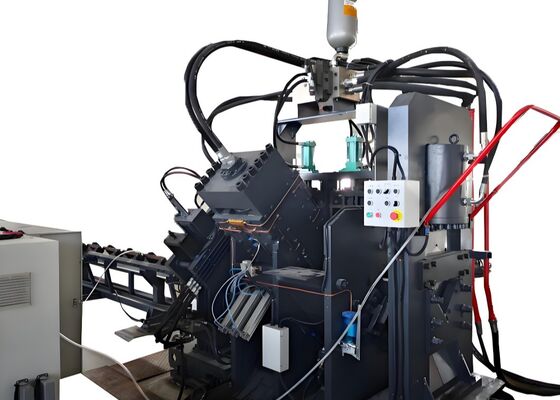

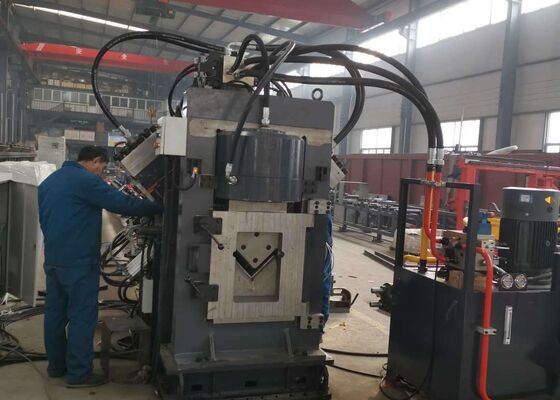

3 CNC оси Угловая стальная перфорационная стрижка 28000*6500*2200мм Размер однолистная резка
Применимая отрасль:
Эта линия машин CNC для пробивания, резки и маркировки углов - это специально построенная система, специально предназначенная для отрасли, тщательно разработанная для высокоточного пробивания, маркировки и стрижки угловной стали.CNC угловой стальной перфоратор уникально сконфигурирован для удовлетворения основных потребностей в обработке угловой стальной башни промышленности, где точность компонента имеет решающее значение для обеспечения структурной целостности и стабильности.
Спецификации:
| Модель |
JNC1010 |
| Функции |
Пробивание, маркировка, резка |
| Размер угла ((мм) |
40х40х3100х100х10 |
| Максимальная длина пустого (м) |
12 |
| Максимальная длина готового материала (м) |
10 |
| Максимальное прокалывание (диаметр х толщина) (мм) |
Φ26×10 ((Материал:Q345 510N/mm2) |
| Удары по сторонам |
2 |
| Сила удара (kN) |
630 |
| Сила маркировки (kN) |
630 |
| Сила резки (kN) |
1000 |
| Группа букв маркировки |
4 |
| Количество букв в группе |
12 |
| Размер буквы (мм) |
14х10х19 |
| Режим резки |
Обрезка одноствольной лопатки |
| Оси с ЧПУ |
3 |
| Скорость подачи угла (м/мин) |
80 |
| Способ охлаждения гидравлической системы |
Водяное охлаждение |
| Точность обработки |
Соответствие GB2694 |
| Функция программы |
Ввод по клавиатуре и интерфейсу USB |
| Размер ((мм) |
28000×6500×2200 |
Состав продукта:
Эта система CNC для прокола, стрижки и маркировки состоит в основном из ключевых функциональных модулей, включая поперечный конвейер, вращающийся механизм загрузки, конвейер подачи, CNC-карету,пробивающее устройствоКроме того, линия углового перфорационного станка включает в себя основные системы поддержки, такие как гидравлические, электрические,и пневматические системы, а также различные вспомогательные компоненты.
Характеристики продукта:
1. Конструкция маркировочного блока
Устройство маркировки имеет прочную замкнутую структуру, обеспечивающую превосходную жесткость.Положение эталонной маркировки можно свободно регулировать для удовлетворения конкретных требований..
2. Установка Punch & Die
Линия станка CNC для прокола и стрижки оснащена тремя комплектами прокола и штамповки с каждой стороны, способными обрабатывать три разных диаметра прокола.три набора матриц могут двигаться синхронно, чтобы регулировать пробойное положение по мере необходимости.
3. Интерфейс человека-машины и программирование
Система оснащена двуязычным китайско-английским интерфейсом, предназначенным для интуитивной работы и способным отображать схемы заготовки.позволяет машине напрямую использовать программные данные, генерируемые программным обеспечением CADВо время редактирования программы пользователи должны вводить только размеры заготовки, диаметр отверстия, отметки и количества.
4Система управления и питания
Устройства для сверления с помощью ЧПУ используют передовые технологии ЧПУ и подачу на сервомотор, обеспечивая повышенную эффективность работы и постоянную точность заготовки.Все критические гидравлические, пневматические и электрические компоненты поставляются от известных международных поставщиков, что гарантирует надежную производительность системы.
Эти образцы, представляющие собой общие спецификации и требования к обработке в отрасли угловых стальных башен, позволяют пользователям непосредственно оценить качество обработки оборудования, точность,и стандарты изготовления.
При строительстве линий сверхвысокого напряжения (UHV), где башни должны выдерживать экстремальные погодные условия и большие нагрузки,Это оборудование играет решающую роль в обработке угловных стальных компонентов, которые образуют основную основу башен.Он постоянно выполняет буровые и штамповые операции на угловой стали, используемой в корпусах башен, перекрестных рукавах и других критических структурных элементах.Это гарантирует точную размерность и прочные соединения, тем самым обеспечивая общую стабильность башен.
