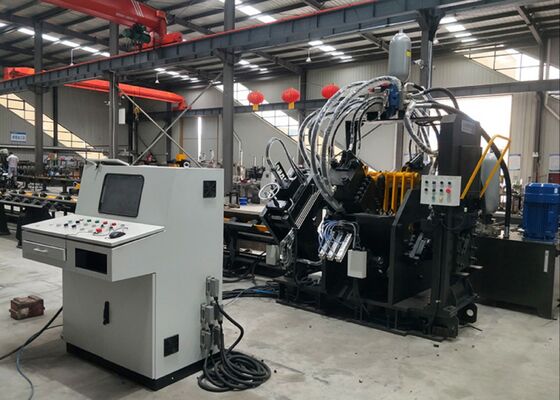

Машины CNC с угловой линией, способные пробивать, маркировать и резать стальные компоненты 140*140 мм
Применимая отрасль:
Эта машина является специально построенным, отраслевым решением, предназначенным исключительно для выполнения угловых стальных пунктов, маркировки и стрижки с исключительной точностью.Он тщательно спроектирован, чтобы удовлетворить основные требования обработки угловой промышленности стальной башни, где точность компонентов имеет решающее значение для поддержания структурной целостностиИнтегрируя оптимизированные алгоритмы обработки, машина обеспечивает точное и эффективное обращение с деталями из угловой стали, которые имеют жизненно важное значение для производства башен.тем самым поддерживая последовательное производство высококачественных башенных конструкций.
Спецификации:
| Функции |
Пробивание, маркировка, резка |
| Размер угла ((мм) |
40х40х3140х140х12 |
| Максимальная длина пустого (м) |
12 |
| Максимальная длина готового материала (м) |
10 |
| Максимальное прокалывание (диаметр х толщина) (мм) |
Φ26×12 ((Материал:Q345 510N/mm2) |
| Удары по сторонам |
2 |
| Сила удара (kN) |
630 |
| Сила маркировки (kN) |
630 |
|
Сила резки (kN)
|
1800 |
| Группа букв маркировки |
4 |
| Количество букв в группе |
12 |
| Размер буквы (мм) |
14х10х19 |
| Режим резки |
Обрезка одноствольной лопатки |
| Оси с ЧПУ |
3 |
| Скорость подачи угла (м/мин) |
80 |
| Способ охлаждения гидравлической системы |
Водяное охлаждение |
| Точность обработки |
Соответствие GB2694 |
| Функция программы |
Ввод по клавиатуре и интерфейсу USB |
| Размер ((мм) |
28000×6500×2200 |
Состав продукта:

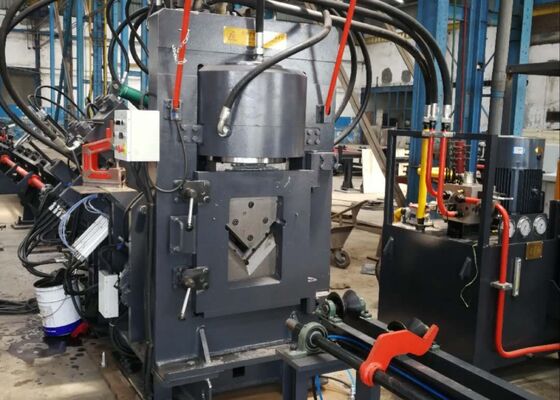

Это оборудование в основном состоит из основных функциональных модулей, включая поперечный конвейер, вращающуюся систему погрузки, конвейер питания, CNC-коляску питания, пробивной модуль,модуль маркировкиКроме того, он интегрирует жизненно важные системы поддержки, такие как гидравлические, электрические и пневматические компоненты, наряду с различными вспомогательными частями.создание полностью интегрированной системы обработки, обеспечивающей надежную и эффективную работу.
Характеристики продукта:
1Система управления и привода
Оборудование включает в себя технологию CNC в сочетании с питанием сервомотором, обеспечивающим оптимизированную эксплуатационную эффективность и постоянную точность деталей.,Пневматические и электрические компоненты поставляются от известных международных поставщиков, что обеспечивает надежную работу всей системы.
2. Конфигурация Punch & Die
Каждая сторона оснащена тремя комплектами перфораторов и штампов, способных обрабатывать три разных диаметра перфораторов.,тем самым удовлетворяя широкому спектру требований к обработке.
3. Интерфейс человека-машины и программирование
Система оснащена двуязычным китайско-английским интерфейсом, обеспечивающим удобную для пользователя работу, и поддерживает отображение чертежей заготовки.позволяет оборудованию непосредственно обрабатывать программные данные, генерируемые программным обеспечением CADВо время настройки программы необходимо вводить только ключевые параметры, такие как размеры заготовки, диаметр отверстия, эталонные точки и величины, что снижает сложность работы.
4. CNC кормление перевозки и управления
CNC кормовой вагон приводится в действие сервомотором с фотоэлектрическим кодером, обеспечивающим непрерывную обратную связь в режиме реального времени.Для динамической регулировки движения вагона используется система управления с замкнутым контуром, обеспечивая точное расположение на протяжении всего процесса обработки.
5. Автоматизированные процессы и разгрузка
Маркировка, пробивание и стрижка полностью автоматизированы, что значительно снижает необходимость в ручном вмешательстве.все готовые компоненты из стальной угловой стали разгружаются через пневматический механизм переворачивания, эффективно уменьшая нагрузку операторов и повышая общую эффективность производства.
6Конфигурация и функция системы управления
Система управления состоит из центрального компьютера, системы CNC, сервомотора, PLC, внешних датчиков обнаружения и других неотъемлемых компонентов.Задачи обработки могут быть инициированы с помощью простого ввода размеров заготовкиКроме того, программы могут храниться, выбираться, отображаться и передаваться на основе идентификаторов деталей, что облегчает гибкое управление производством.
7. Маркировочный блок
Устройство маркировки имеет замкнутую структуру, обеспечивающую отличную жесткость для стабильной и последовательной маркировки.с отбором, управляемым через программуЭта точка отсчета маркировки полностью регулируется, что позволяет ей удовлетворять разнообразным потребностям обработки.
Эти образцы, которые отражают стандартные спецификации и общие сценарии обработки в отрасли кутовых стальных башен, позволяют пользователям непосредственно оценить качество обработки оборудования,точностьОни служат ощутимым эталоном для оценки производительности оборудования и его соответствия конкретным производственным требованиям, тем самым облегчая информированный,принятие решений на основе данных для потенциальных приложений.
In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand severe weather conditions and significant loads—this equipment is crucial for processing the angle steel components that form the core framework of the towersОн надежно выполняет бурение и штамповку на угловой стали, используемой для корпусов башен, перекрестных рук и других ключевых структурных частей.обеспечение точных размеров и безопасных соединений, которые поддерживают общую стабильность башен.
