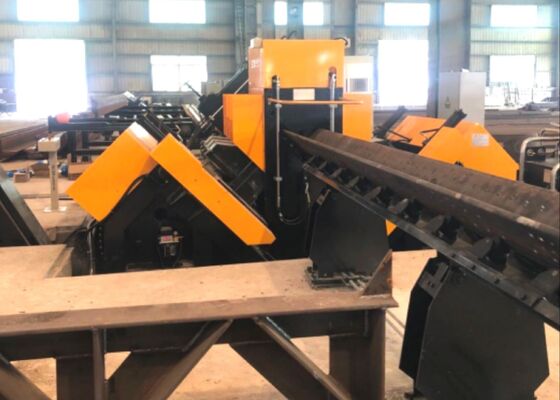

4 группы символов универсальная CNC угловая стальная буровая машина линия 18 символов на группу

4 группы символов Универсальная линия сверления угловой стали с ЧПУ 18 символов в группе

Использование продукта:

Линия сверления и маркировки угловой стали с ЧПУ предназначена для сверления и штамповки крупной высокопрочной угловой стали, используемой в башнях линий электропередач. Эта система обеспечивает точное сверление всех отверстий в угловой стали, обеспечивая исключительное качество отверстий и точность позиционирования. Кроме того, она обеспечивает повышенную эффективность производства и высокую степень автоматизации.

Основные параметры:

Особенности продукта:

1. Расширенная автоматизация. Производственная линия оснащена системой автоматической загрузки (включающей горизонтальный канал подачи и вращающуюся загрузочную стойку), системой автоматической выгрузки и механизмом автоматической подачи. Все операции сверления и штамповки стали на угловой стали выполняются в одном процессе на этой линии. Весь рабочий процесс полностью автоматизирован, что исключает необходимость ручного участия и, следовательно, значительно снижает трудоемкость для операторов.

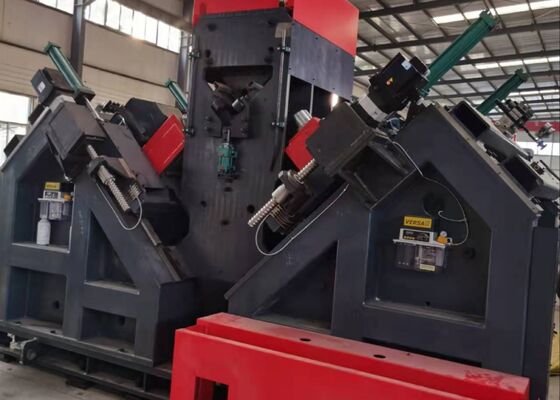

2. Сверлильный шпиндель оснащен прецизионным шпинделем Taiwan BT40 (с внутренним охлаждением), обеспечивающим исключительную эффективность и точность сверления. Сверлильный узел оснащен шестью сверлильными головками с ЧПУ, три из которых расположены на каждой полке угловой стали. Соответствующие головки с обеих сторон могут одновременно сверлить отверстия одинакового диаметра и с одинаковыми интервалами от верхних концов полок угловой стали.

3. Программное обеспечение оснащено двуязычным интерфейсом на китайском/английском языках, обеспечивающим интуитивно понятное управление и возможность отображения чертежей заготовок.

4. Программирование простое и эффективное; пользователям нужно только ввести размеры заготовки, диаметр отверстия, расстояние и количество при создании программы. Альтернативно, для прямой конвертации файлов можно использовать программное обеспечение CAD/CAM для лофтинга. Система полностью совместима с файлами NC1, сгенерированными программным обеспечением TEKLA.

5. Основные гидравлические, пневматические и электрические компоненты приобретаются у авторитетных, высокопроизводительных брендов.
6. Система интегрирована с функцией самодиагностики для обнаружения неисправностей.
7. Узел резки доступен в качестве опции и использует систему резки с двумя лезвиями.

Эти образцы охватывают ряд стандартных спецификаций и конфигураций отверстий угловой стали, обычно используемых при строительстве башен линий электропередач. Они позволяют потенциальным пользователям или инспекторам визуально оценить эксплуатационные характеристики оборудования, предоставляя четкие и ощутимые ссылки для оценки соответствия оборудования практическим производственным потребностям производства башен линий электропередач.

При строительстве линий электропередач сверхвысокого напряжения (СВН), где башни передачи выдерживают экстремальные погодные условия и значительные нагрузки, это оборудование играет неотъемлемую роль в обработке компонентов из угловой стали для основных несущих конструкций башен. Оно эффективно выполняет операции сверления и штамповки на угловой стали, используемой в корпусах башен, траверсах и других критических конструктивных элементах, обеспечивая точную размерную точность и надежную производительность соединения. В результате это способствует долгосрочной структурной целостности и стабильности башен передачи на протяжении всего срока их эксплуатации.
