Цифровой управляемый CNC стальной ударной маркировочной режущей машины 50х50х4~200х200х20 мм Угловой размер

Цифровой управляемый CNC стальной ударной маркировочной режущей машины 50х50х4~200х200х20 мм Угловой размер

Введение продукта:

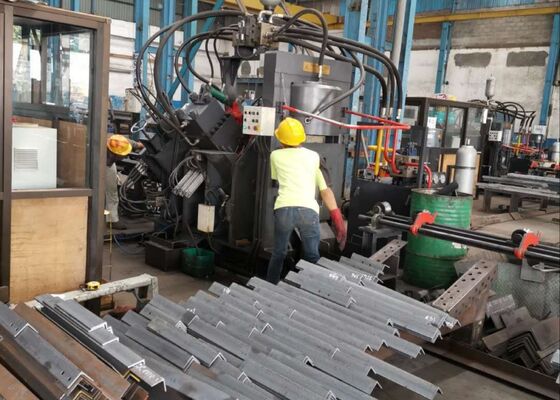

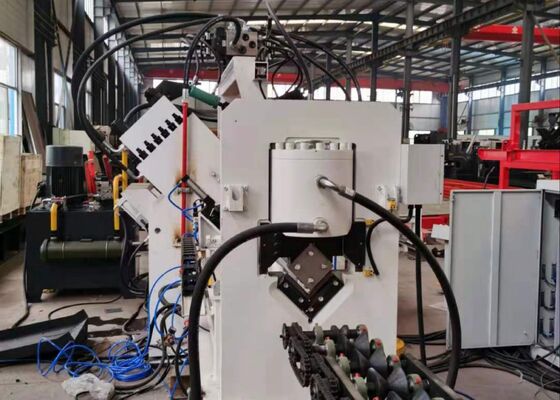

Высокоскоростная производственная линия для пробивания, маркировки и резки с помощью CNC серии JNC в основном состоит из блока пробивания, блока маркировки, блока резки, поперечного конвейера, вращающегося конвейера,конвейер питания, разгрузочный конвейер, CNC кормовая тележка, гидравлическая система, электрическая система, пневматическая система и другие ключевые компоненты.Эта производственная линия специально разработана для автоматической обработки угловиной стали в башенной промышленности.Весь процесс контролируется с помощью цифрового контроля, что обеспечивает простоту работы.

Параметры продукта:

Характеристики продукта:

1. CNC угловая железная перфорационная машина оснащена либо двумя, либо тремя перфорационными блоками, каждый из которых предназначен для размещения трех различных размеров перфораций.Эти пробивающие устройства точно управляются с помощью численного управления (NC), чтобы точно регулировать позиции пробивания. Машина способна создавать как круглые, так и овальные отверстия. Ее высокоскоростные операции подачи и пробивания значительно повышают эффективность производства.машина обеспечивает мощность 9-10 тонн в восьмичасовую смену.

2. Маркировочный блок CNC угловой перфорационной машины размещен в надежном и жестком корпусе.и положение маркировки можно свободно регулироватьКроме того, машина оснащена методом маркировки диска с 10 рядами, автоматически выбирающим символы без необходимости ручного ввода, что значительно повышает эффективность маркировки.

3Машина CNC для резки угловых стержней оснащена однолистным режущим устройством, известным своей исключительной силой резки.и полученная поверхность резки чистая и гладкаяОблицовка клинка имеет конструкцию с открытой дверью, что позволяет быстро и безопасно заменять клинку.

4Горизонтальная таблица материалов эффективно переносит угловую стойку на вращающийся материал, который приводится в действие двигателем и редуктором.Эта система гарантирует, что угловой стержень надежно расположен на конвейере для последующей обработки.

5. Рабочая деталь надежно удерживается и питается CNC-кормочной тележкой, обеспечивающей точную точность позиционирования. Кормовая тележка управляется сервомотором с обратной связью от фотоэлектрического кодера,с использованием системы управления с закрытым контуром.

6. CNC угловая стальная металлическая перфорационная и маркировочная машина работает через гидравлическую систему, которая обеспечивает перфорационные, маркировочные и стрижные функции.Он оснащен высокоскоростной гидравлической станцией с аккумулятором, в то время как гидравлические линии спроектированы с соединениями типа феррулы, обеспечивающими устойчивость к утечке и облегчающим простую замену и обслуживание.Основные гидравлические клапаны поставляются от известного бренда Atos, гарантируя надежную и эффективную гидравлическую систему.

7Система охлаждения гидравлической станции предлагает различные варианты, включая охлаждение водой, охлаждение воздухом или охлаждение маслом.Эта гибкость позволяет клиентам выбирать наиболее подходящий метод охлаждения на основе их конкретных эксплуатационных потребностей..

8Система управления в основном состоит из верхнего компьютера, ПЛК, сервомотора, внешних выключателей обнаружения и других основных компонентов.и система автоматически генерирует соответствующую программу обработкиОн также способен читать DXF, NC и другие форматы файлов, генерируемые программным обеспечением CAD.с интуитивно понятным дисплеем и простой операциейОн поддерживает такие функции, как графическое отображение заготовки, обширное хранение данных, визуализация данных о местоположении и уведомления об тревоге об отказе.

Эти образцы, которые отражают стандартные спецификации и типичные условия обработки в отрасли угловых стальных башен, позволяют пользователям непосредственно оценить качество обработки оборудования,точностьОни обеспечивают ощутимую ориентацию для оценки производительности оборудования и его пригодности для конкретных требований производства, тем самым облегчая информированный,принятие решений на основе данных для потенциальных приложений.

При строительстве линий передачи сверхвысокого напряжения (UHV), где башни подвергаются суровым погодным условиям и значительным нагрузкам,Это оборудование имеет решающее значение для обработки угловных стальных компонентов, которые образуют основную структуру башен.Он эффективно выполняет буровые и штамповые операции на угловой стали, используемой для корпусов башни, перекрестных рук и других ключевых структурных элементов,обеспечение точных размеров и безопасных соединений, которые поддерживают общую стабильность и целостность башен.
