2200/4300KN Режущая сила CNC угловой пробивающий шлифовка стальной вышки Производственная линия 18 букв на группу

2200/4300KN Режущая сила CNC угловой пробивающий шлифовка стальной вышки Производственная линия 18 букв на группу

Введение продукта:

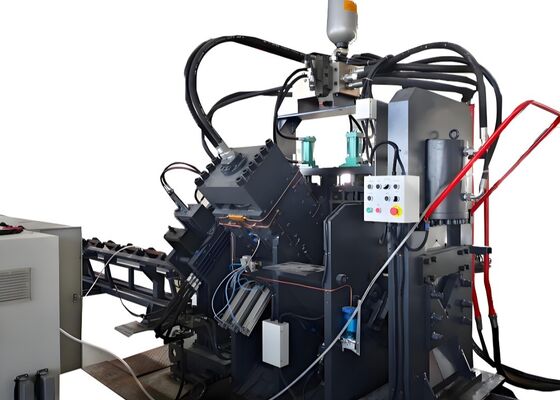

Серия JNC высокоскоростной линии производства CNC для пробивания, маркировки и резки в основном состоит из блока пробивания, блока маркировки, блока резки, поперечного конвейера, вращающегося конвейера,конвейер питания, разгрузочный конвейер, CNC-кормочная тележка, гидравлическая система, электрическая система, пневматическая система и другие критические компоненты.Специально предназначенные для автоматизированной обработки угловой стали в секторе производства башен, эта производственная линия работает под полным численным контролем, обеспечивая простоту использования.

Параметры продукта:

Характеристики продукта:

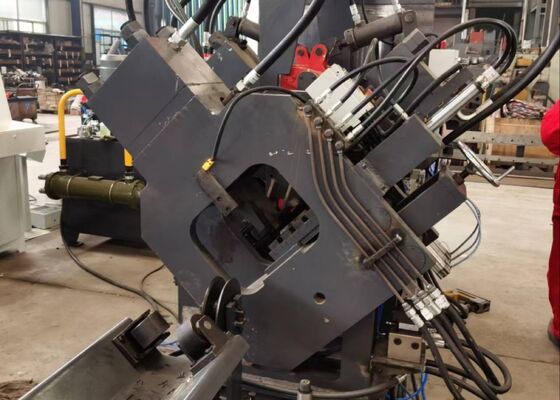

1Машина для пробивания углового железа с ЧПУ оснащена либо двумя, либо тремя пробивающими устройствами, каждое из которых может вмещать три разных размера пробивания.Эти пробивающие устройства точно управляются с помощью численного управления (NC)С помощью высокоскоростного питания и возможностей перфорации, он значительно улучшает эффективность производства.Для сталей с углом 50×50×4 мм, машина достигает производительности 9-10 тонн в течение восьмичасовой смены.

2. Маркировочный блок CNC угловой перфорационной машины размещен в надежном и прочном корпусе.предлагает гибкость в регулировании положения маркировкиКроме того, машина использует метод маркировки диска с 10 рядами, автоматически выбирая символы без необходимости ручного ввода, что значительно повышает эффективность маркировки.

3Машина для резки с помощью угловых стержней с ЧПУ оснащена однолистным режущим устройством, известным своей исключительной силой резки.обеспечивает чистую и гладкую поверхность резкиОблицовка лезвия спроектирована с открытой структурой двери, что позволяет быстро и безопасно заменять лезвия.

4Горизонтальная таблица материалов эффективно переносит угловую стойку на вращающийся материал, который приводится в действие двигателем и редуктором.Эта система обеспечивает безопасное расположение угловой стойки на конвейер питания для последующей обработки.

5. Рабочая часть надежно удерживается и питается CNC-кормочной тележкой, гарантирующей точное выравнивание и точность позиционирования.с обратной связью от фотоэлектрического кодера, работающие в системе управления с закрытым контуром.

6. CNC угловой стальной металлопробивающей и маркировочной машины работает через гидравлическую систему, которая управляет пробиванием, маркировкой и стрижкой функций.Он оснащен высокоскоростной гидравлической станцией с аккумулятором, а гидравлические линии используют соединения типа феррулы, обеспечивающие герметичную работу и упрощающие замену и техническое обслуживание.Основные гидравлические клапаны поставляются от известного бренда Atos, гарантируя надежную и высокопроизводительную гидравлическую систему.

7Система охлаждения гидравлической станции предлагает различные варианты, включая охлаждение водой, охлаждение воздухом или охлаждение маслом.Эта гибкость позволяет клиентам выбирать наиболее подходящий метод охлаждения на основе их конкретных эксплуатационных потребностей.

8Система управления состоит из верхнего компьютера, ПЛК, сервомотора, внешних выключателей обнаружения и других основных компонентов.и система автоматически генерирует соответствующую программу обработкиОн также совместим с форматами файлов, такими как DXF, NC и другими, генерируемыми программным обеспечением CAD.предлагает удобный для пользователя дисплей и упрощенную работу. Он поддерживает такие функции, как графическая визуализация заготовки, обширное хранение данных, отслеживание данных о местоположении и уведомления об тревоге о неисправности.

Эти образцы, отражающие стандартные спецификации и типичные условия обработки в промышленности угловистой стальной башни, позволяют пользователям непосредственно оценить качество обработки оборудования,точностьОни обеспечивают ощутимый ориентир для оценки производительности оборудования и его пригодности для конкретных производственных потребностей, тем самым облегчая информированный,принятие решений на основе данных для потенциальных приложений.

При строительстве линий передачи сверхвысокого напряжения (UHV), где башни подвергаются суровым погодным условиям и значительным нагрузкам,Это оборудование имеет важное значение для обработки компонентов стальной стороны, которые образуют основную структурную структуру башен.Он эффективно выполняет буровые и штамповые операции на угловой стали, используемой для корпусов башен, перекрестных рук и других критических структурных элементов,обеспечение точных размеров и безопасных соединений, которые поддерживают общую стабильность и целостность башен.
